Universidade Regional Integrada do Alto Uruguai e das Missões
Departamento de Engenharias e Ciências da Computação
Engenharia Química – Operações Unitárias A-I – Prof. Me. Isaac Nunes
Lista 6 - Exercícios de Ciclones

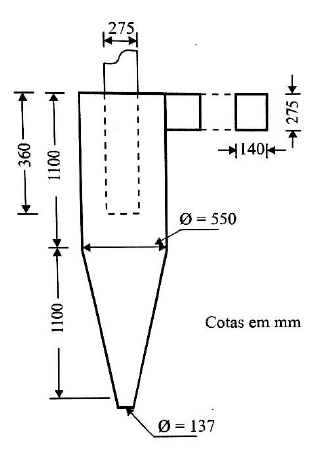

Exercício 1 – A companhia Chalboud do Brasil adquiriu uma bateria de ciclones com as dimensões
especificadas na figura a seguir para coletar partículas de um fluxo de ar a 70° C e 1 atm. A densidade das
partículas é de 1,05. Verificar a validade da seguinte especificação dada pelo engenheiro responsável pela
empresa: “Partículas com diâmetro maior do que 20 μm serão coletadas com eficiência superior a 95%,
quando a velocidade do ar na seção de alimentação do ciclone for de 15m/s”.


Exercício 2 – O ferro velho “Dois Irmãos” dispõe de um conjunto de três ciclones em paralelo na
configuração Lapple, estado de conservação razoável. O diâmetro dos ciclones é de 20 in. Estime:
a) A capacidade do conjunto para a v = 15 m/s. R.: 1,45 m3/s
b) O diâmetro da partícula coletado com 95% de eficiência. R.: 19,9 μm
Considerar que o gás tenha as propriedades físicas do ar a 200° C e 1 atm e que as partículas sólidas
tenham densidade igual a 3,0.

Exercício 3 – Uma corrente de ar a 50° C e 1 atm arrasta partículas sólidas, de densidade 1,2, em uma
vazão 180 m³/min. Deseja-se projetar um ciclone para coletar 90% das partículas de 50 μm em
suspensão. Considere que o ciclone é do tipo Lapple e v = 10 m/s. R.: D = 2,37 m

Exercício 4 – Um ciclone tem 90 cm de diâmetro, 3,6 m de altura, duto de saída superior de 45 cm de
diâmetro e entrada de 45 cm de altura e 21 cm de largura. A vazão de ar a 20° C é de 1,4 m³/s. Calcule o
diâmetro de corte de partículas de massa específica 2,5g/cm³ para este ciclone. R.: D = 5,6 μm
