EXERCÍCIOS – EQUILÍBRIO DOS CORPOS E ESFORÇOS SOLICITANTES

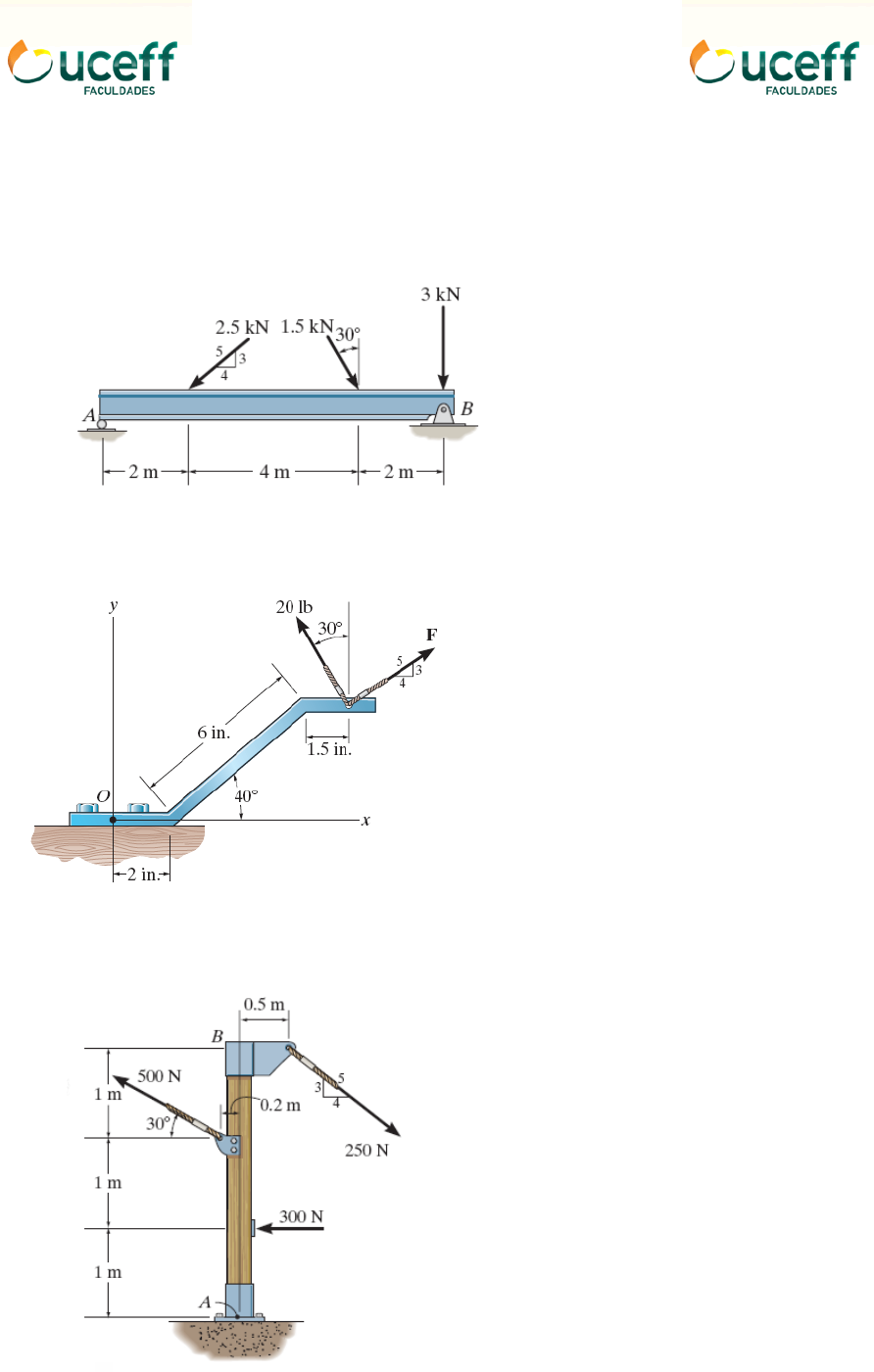

1) Substitua as forças atuantes no suporte mostrado na figura por uma força resultante e um
momento atuantes no ponto A.


 R: FR = 5,93 kN
  = 77,8° (com a horizontal)
 MA = 34,8 kN m (horário)





2) Substitua as duas forças atuantes por uma força resultante e um momento atuantes no ponto
O. (F = 20 lb)



 R: FR = 29,9 lb
  = 78,4° (com a horizontal)
 MO = 214 lb in (anti-horário)








3) Substitua as forças atuantes no poste por uma força resultante e um momento atuantes no
ponto A.




 R: FR = 542,3 N
  = 10,6° (com a horizontal)
 MA = 441 N m (anti-horário)














4) Determinar as reações no apoio do engaste O.


 R: HO = 300 N 
 VO = 350 N 
 MO = 438 N m (anti-horário)








5) Determinar as reações no apoio A e a força que agindo no cabo BC para manter a estrutura
em equilíbrio.




 R: HA = 20,8 N 
 VA = 87,7 N 
 FBC = 34,62 kN






6) O braço articulado tem um peso de 125 lb e centro de gravidade em G. Se ele suporta uma
carga de 600 lb, determine as reações no apoio A e a força que agindo no pistão hidráulico
BC para manter a estrutura em equilíbrio, como mostrado abaixo.



R: HA = 3.208 lb 
 VA = 1.967 lb 
 FBC = 4.188 lb





7) A lança da grua é suportada por um pino em C e
haste AB. Se a carga tem uma massa de 2 Mg com
o seu centro de massa localizado em G, determinar
as componentes horizontal e vertical de reação no
pino C e a força desenvolvida na haste AB sobre o
guindaste quando x = 5 m
 Obs.: 2 Mg = 2.000 x 9,81 = 19.620 N

 R: HC = 30,7 kN 
 VC = 3,37 kN 
 FAB = 38,3 kN



8) Determine a força cortante e o momento fletor nos pontos C e D.






R: QC = – 386 lb MC = – 857 lb ft

 QD = 300 lb MD = – 600 lb ft


9) Determine a força normal, a força de cisalhamento e momento nos pontos D e E da viga
abaixo. O ponto D está localizado logo à esquerda do rolo em B, onde o momento age.











 R: ND = 4 kN QD = – 9 kN MD = – 18 kN m
 NE = 4 kN QE = 3,75 kN ME = – 4,875 Kn m


10) Trace os diagramas Q, M (força cortante e momento fletor) para a viga bi apoiada abaixo.

11) Trace os diagramas Q, M (força cortante e momento fletor) para a viga bi apoiada abaixo.


12) Trace os diagramas Q, M (força cortante e momento fletor) para a viga abaixo.


13) Trace os diagramas Q, M (força cortante e momento fletor) para a viga abaixo.








14) Trace os diagramas Q, M (força cortante e momento fletor) para a estrutura abaixo.









DIAGRAMAS DOS EXERCÍCIOS 18 A 21.

 Observação: O diagrama de momentos é virado para baixo segundo nossa
convenção (momento tracionando as fibras inferiores é desenhado para o sentido
positivo - para baixo)

10)










11)









12)










13)










14)
