 Christiane Luz P. R. Gurgeira
 Pontes e Grandes Estruturas


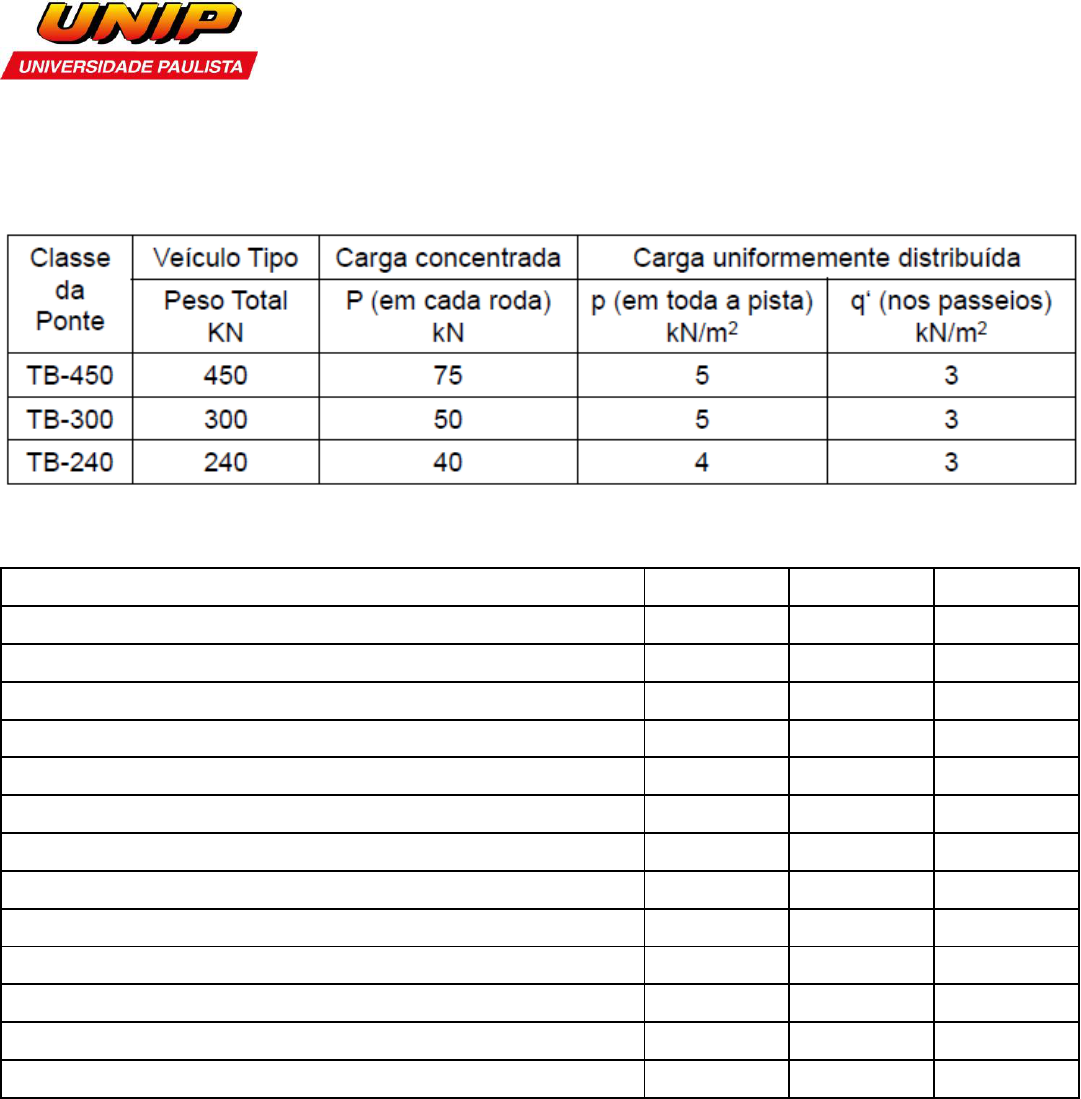

Tabela de cargas dos veículos tipo

Características do veículo tipo






Características dos veículos
Tipo 45 Tipo 30 Tipo 12
Quantidade de eixos 3 3 2
Peso total do veículo (kN) 450 300 120
Peso de cada roda dianteira (kN) 75 50 20
Peso de cada roda trazeira (kN) 75 50 40
Peso de cada roda intermediária (kN) 75 50 -
Largura de contato b , roda dianteira (m) 0,50 0,40 0,20
Largura de contato b , roda trazeira (m) 0,50 0,40 0,30
Largura de contato b , roda intermediária (m) 0,50 0,40 -
Comprimento do contato de cada roda 0,20 0,20 0,20
Área de contato de cada roda (m²) 0,2 x b 0,2 x b 0,2 x b
Distância entre eixos (m) 1,50 1,50 3,00
Distância entre os centros de roda/eixo (m) 2,00 2,00 2,00

__________________________________________________________________________________________________
 Christiane Luz P. R. Gurgeira
Dimensões dos veículos tipo








__________________________________________________________________________________________________
 Christiane Luz P. R. Gurgeira
Trem tipo

Trem tipo seção transversal





q (kN/m²) = carga “p” majorada
q = p ∙ CIV ∙ CNF ∙ CIA
q’= carga uniformemente distribuída nos passeios



Q (kN) = carga “P” majorada
Q = P∙ CIV ∙ CNF ∙ CIA

__________________________________________________________________________________________________
 Christiane Luz P. R. Gurgeira
CIV – Coeficiente de Impacto Vertical









LIV – vão em metros para o cálculo do CIV







CNF – Coeficiente de Número de Faixas





CIA – Coeficiente de Impacto Adicional
 CIA = 1,25 Para obras em concreto ou mistas
 CIA = 1,15 Para obras em aço


• Para estruturas com vão menor que 10 m:
 CIV = 1,35

• Para estruturas com vão entre 10 m e 200 m:
 CIV=1+1,06 ∙ (
20
LIV+50
)

• Para estruturas com vãos acima de 200 m deve-se realizar estudo específico

• LIV é o valor do vão para estruturas de vão isostático;

• LIV é a média aritmética dos vãos no caso de vãos contínuos;

• LIV é o comprimento do próprio balanço para estruturas em balanço;

• LIV é a média aritmética dos vãos quando os balanços se apresentarem com vãos diferentes e
Lmenor ≥ 70% Lmaior
CNF = 1 - 0,05 ∙ (n - 2) > 0,9
n número (inteiro) de faixas de tráfego rodoviário.
Obs.: não se considera faixa de tráfego da rodovia os acostamentos e faixas de segurança.
