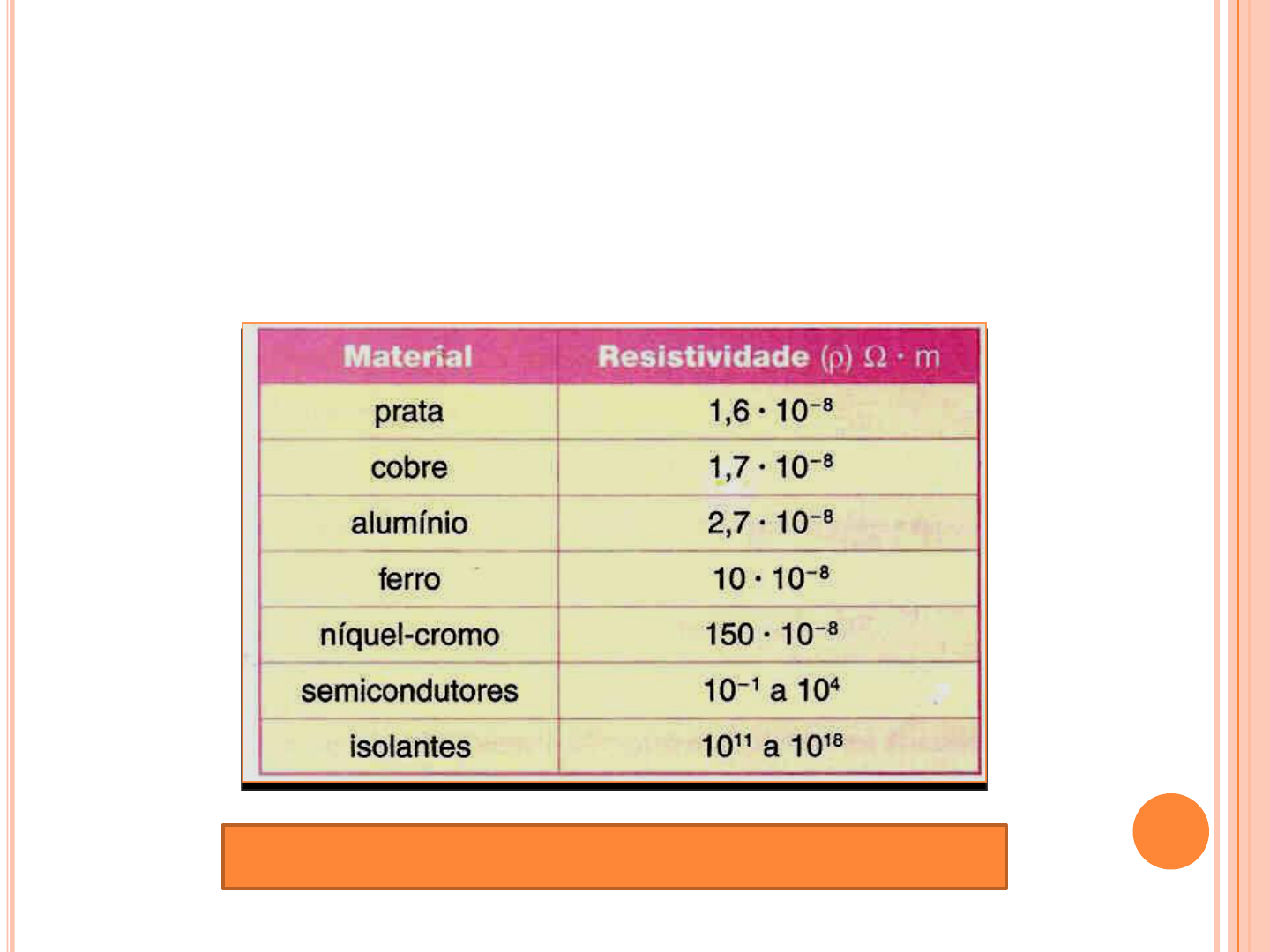

CLASSIFICAÇÃO DE MATERIAIS
ELÉTRICOS SEGUNDO A RESISTIVIDADE
MATERIAIS ELÉTRICOS
Ouro = 2,44. 10^-8 ohm.m.
LIGAÇÕES QUÍMICAS
METÁLICA
IÔNICA
MATERIAIS ELÉTRICOS E LIGAÇÃO QUÍMICA
 Condutores = metálica = mar de elétrons: cobre,
alumínio, ouro, prata
 Semicondutores = covalente (compartilhamento de
elétrons): silício, germânio, arsenieto de gálio;
 Isolantes = covalente e iônica (formação de íons):
cerâmica, vidro
 Outros: Polímeros condutores; grafite, nanotubos de
carbono
ISOLANTES OU DIELÉTRICOS
MATERIAIS CONDUTORES
PROPRIEDADES
 Condutividade elétrica
 Resistividade elétrica
 Condutividade térmica
 Maleabilidade
 Ductilidade
CONDUTIVIDADE ELÉTRICA
• Capacidade de um material de transmitir corrente
elétrica.
• É o oposto da resistividade.
RESISTIVIDADE ELÉTRICA
• É uma medida da oposição de um material ao fluxo de
corrente elétrica.
• Aumenta com o aumento da temperatura.
• É própria de cada material.
RESISTÊNCIA ELÉTRICA
 Depende do material, de sua espessura(A) e do
seu comprimento(L).
CONDUTIVIDADE TÉRMICA
• Capacidade de condução térmica do material.
• Regra geral: Bons condutores elétricos são bons
condutores térmicos.
• Prata> cobre>ouro>alumínio
• Melhor condutor térmico = melhor dissipador de
calor.
MALEABILIDADE
• Metais possuem alta capacidade de serem
transformados em chapas.
• Ouro, prata, cobre, alumínio
DUCTIBILIDADE
• Metais possuem alta capacidade de serem
transformados em fios.
• Ouro, Prata, Cobre, Ferro
OBTENÇÃO DE METAIS - METALURGIA
• A obtenção dos metais é um estudo que cabe à
metalurgia. A matéria prima básica são os
minérios, ou seja, as ligações do metal com
oxigênio, enxofre, sais e ácidos.
Na natureza, podem ser encontrados
no estado puro apenas os metais nobres, como o
ouro e a platina, conta com particularidades como
redutores próprios(óxido-redução) e métodos de
purificação.
OBTENÇÃO DO COBRE
• O principal minério de cobre é o Cu2S, o Cu3FeS3, o Cu2O e o
CuCO3 . Cu(OH)2. A porcentagem de cobre nesses minérios varia
de 3,5 a 0,5%.
• As principais jazidas se localizam no Congo, Rodésia
do Norte, Estados Unidos da América, Austrália, Espanha,
Suécia, Noruega e Chile.
• Os Processos de obtenção se classificam em processo seco e por
via úmida.
OBTENÇÃO DO COBRE
 A produção de cobre exige uma série de operações
longas e complicadas, e o mineral extraído é, via de
regra, muito pobre de metal.
 Enquanto um minério de ferro, para que seja explorado,
deve conter 30 a 40 por cento do metal, para o cobre é
necessário muito menos, ou seja, de 3 a 1 por cento.
 O mineral, extraído da jazida, com o auxílio de minas, é,
antes de tudo, moído e selecionado. Depois, a parte
escolhida é aquecida a uma temperatura de 800 graus
e, por meio de um processo químico, diminui-se a
quantidade de enxofre que estava com o cobre.
COBRE: PROCESSO SECO
• Após a eliminação parcial do enxofre, efetua-se
uma redução em fornos de fusão, através de
carvão e aditivos ácidos que irão absorver grande
parte do ferro. Obtém-se, assim, dois líquidos de
peso específico diferente, ficando, na parte de
baixo, um composto de cobre, contendo cerca de
45% desse material. A reação química que aí se
processa é a seguinte:
•
• 2Cu2O + Cu2S 6Cu + SO2
COBRE: POR VIA ÚMIDA
• Minérios pobres em cobre são industrializados por um
processo úmido. Aplicando-se ao minério uma solução
de enxofre, obtém-se uma solução de sulfato de cobre,
da qual o cobre é extraído por óxido-redução,
representando mais de 90% de todo o cobre obtido
mundialmente.
Cobre Las Cruces, o maior
projeto de mineração na
Andaluzia e uma das
primeiras na Europa, com um
investimento superior a 140
milhões de euros, confirma-o
como a mais importante
iniciativa industrial na
província de Sevilla.
http://www.femoglas.com/po
rt/actualidad/?p=13.
OBTENÇÃO DO ALUMÍNIO
• Os principais minérios são a bauxita (Al2O3 . H2O), ou, em outra
forma, hidróxido de alumínio [Al(OH)3], frequentemente misturado com
impurezas, como o ferro e outros aditivos.
• Esse metal é uma alternativa ao cobre por aparecer em cerca de 7% da
crosta terrestre.
• Como a temperatura de fusão do óxido de alumínio (alumina) é muito
elevada (2050 ºC), este é dissolvido a 950 ºC em criolita (Na3AlF6),
para, em seguida, ser-lhe aplicado o processo eletrolítico.
• Nesse processo, a alumina em fusão fica
• sob a ação de uma tensão de
• aproximadamente 6V e a corrente de 10kA a 30kA.
• O alumínio se deposita no catodo.
OBTENÇÃO DE CHUMBO, ZINCO E
NÍQUEL
 O minério de chumbo (Pb) e de zinco (Zn) geralmente encontrados são sulfetos,
respectivamente PbS e ZnS. O níquel (Ni), por seu lado, é mais raramente
encontrado. No caso particular do zinco, o processo de redução se torna mais
complexo, pelo fato de a temperatura de fusão ser de 907 ºC. Com isso, na fase de
redução o zinco já está no estado de vapor, o que exige fornos fechados para o
processo.
 Processo seco. É o mais imperfeito, o que faz com que se prefira o processo
eletrolitico. O minério de níquel é inicialmente convertido em NiO. Reduzindo na
presença de vapor de água a 400 ºC, obtém-se níquel, que, na presença de gás
carbônico, 80 ºC, forma um gás com composição de Ni(CO)4, havendo
posteriormente a decomposição do CO. O níquel assim obtido tem pureza de
99,9%.
OBTENÇÃO DE TUNGSTÊNIO
• Os principais minérios de tungstênio (W) são o CaWO4, o PbWO3 e a
Wolframita [(Mn, Fe)WO4]. Esses minérios são encontrados principalmente
na China, Estados Unidos, Burma, Malásia, Portugal e Bolívia. Os minérios
são inicialmente tratados com soda, do que resulta um wolframato de sódio, e
que fornece óxido de tungstênio (WO3). Após uma secagem a 300 ºC, o óxido é
reduzido à pó a 800 – 1000 ºC.
• A refrigeração deve ser efetuada em ambiente de hidrogênio. Os grãos de pó
metálico serão tanto maior quanto mais elevada a temperatura e mais longo o
tempo de redução.
A reação química é a seguinte:
WO3+3H2W+3H2O
O tungstênio possui uma temperatura de fusão
muito elevada, da ordem de 3300 a 3400 ºC.
CONDUTORES RESISTENTES
•Os materiais resistentes são aqueles que, sendo condutores,
apresentam intencionalmente uma resistividade elétrica maior
com o objetivo de dificultar mais a passagem da corrente
elétrica e dissipar maior parte da energia recebida em forma
de calor.
Ligas resistentes: níquel, cromio, grafite, manganina, maillechort,
constantan.
Estes materiais tem aplicação na fabricação de resistências de
aquecimento. (Ex.: Chuveiros e Secadores de cabelo).
APLICAÇÕES COBRE (CU)
• O cobre desempenha um papel
muito importante na condução
da energia elétrica, sendo um
dos metais mais utilizados
com esta finalidade. Seja nos fios
e cabos elétricos, nos cabos
condutores que estão no interior
dos geradores e motores
elétricos, transformadores, fios e
cabos condutores, hastes, placas,
cabos e conectores de
aterramento ou em diversos
outros componentes elétricos.
APLICAÇÕES ALUMÍNIO (AL)
• São utilizados em
linhas de transmissão
de energia, cabos
isolados ou nus, para
uso em redes de alta
tensão, linhas de
transmissão
secundária e
aplicações
residenciais ou
comerciais.
• Grande vantagem:
mais leve que o cobre.
APLICAÇÕES PRATA (AG)
• A prata, devido às suas
características elétricas,
químicas e mecânicas é usada
em forma pura ou de liga,
cada vez mais em partes
condutoras aonde uma
oxidação viria criar
problemas mais sérios.
• Indústria elétrica;• Indústria eletrônica;
• Indústria química;
• Indústria de eletrodomésticos;
• Indústria automobilística;
• Indústria de
telecomunicações.
APLICAÇÕES OURO (AU)
• O ouro exerce funções críticas
em ordenadores, comunicações,
naves espaciais, motores de
reação na aviação, e em diversos
outros produtos. A sua elevada
condutividade elétrica e
resistência à oxidação têm
permitido um amplo uso em
eletrodeposição, ou seja, cobrir
com uma camada de ouro por
meio eletrolítico as superfícies
de conexões elétricas, para
assegurar uma conexão de
baixa resistência elétrica e
livre do ataque químico do
meio.
Exemplo de condutores elétricos com a utilização do
COBRE e do ALUMÍNIO
 COBRE: Cabos coaxiais para as transmissões de redes
de TV a cabo.
ALUMÍNIO: Cabos para as redes Elétricas
Condutor
central
COBRE
COBRE X ALUMÍNIO
 A resistividade do alumínio é 65% mais alta que a do cobre, por
consequência, para conduzir a mesma corrente elétrica, um cabo de
alumínio vai utilizar uma seção nominal maior do que a do cobre. Por
outro lado, o alumínio é 3 vezes mais leve que o cobre. Assim o alumínio é
aplicado nas linhas de transmissão e cabos aéreos
 Cobre =excelente condutividade elétrica
 Cobre= compactação dos sistemas = redes internas de edificações e redes
subterrâneas; menor oxidação
 Cobre melhor quando necessário emendas.
 Cobre maior resistência mecânica e durabilidade.
