Exercícios

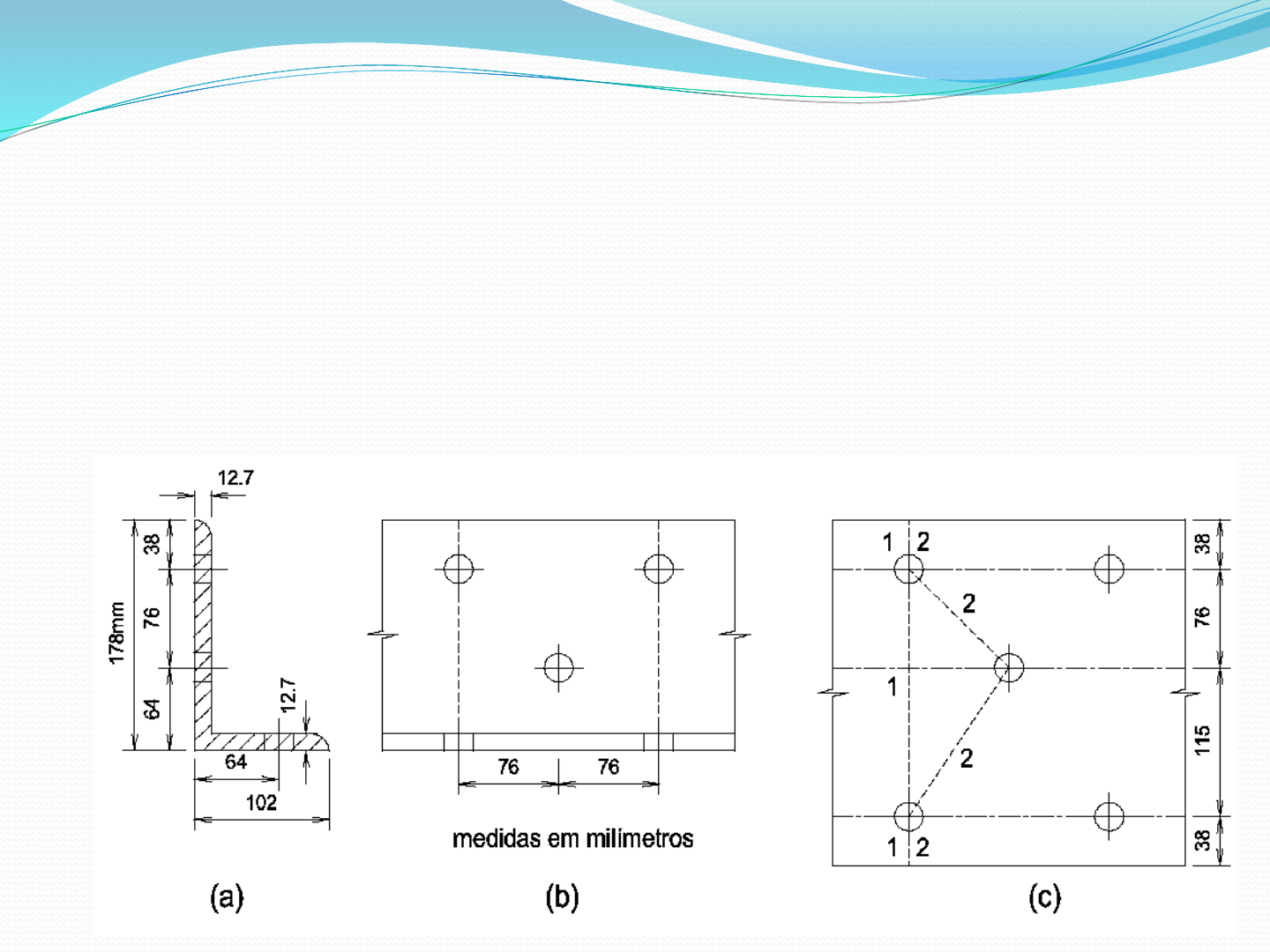

4. Para a cantoneira [L 178 x 102 x 12,7] (7” x 4” x l/2”) indicada na Figura,
determinar:
a) a área líquida, sendo os conectores de diâmetro d = 22 mm (7/8");
b) o maior comprimento admissível, para esbeltez máxima l = 240.
Peças Tracionadas
Solução
4. O cálculo pode ser feito rebatendo-se a cantoneira segundo seu eixo (Figura c).
Peças Tracionadas
Peças Tracionadas
Solução
4.
Exercícios
5. Dimensionar a diagonal de apoio da treliça da figura abaixo , onde foi
definida uma seção dupla de cantoneira 2L 63 x 4,75 mm em aço ASTM A36.
O detalhe de ligação na extremidade da barra também é apresentado na
Figura . O esforço de calculo a tração a ser considero é de Nsd=109 kN.
Dado: Aço: ASTMA36: fyd= 250 MPa fuk = 400 MPa
Peças Tracionadas
Exercícios
5. As propriedades geometrias da seção são as apresentadas abaixo
Peças Tracionadas
Exercícios
5. Verificação do ELU:
Escoamento da seção bruta:
Ruptura da seção líquida:
An = Ag – 2.(d+3,5). t = 11,6 + 2.(1,25+,35).0,475 = 10,08 cm²
An,e = Ct x An e
An,e = 0,78 x 10,08 = 7,86 cm²
Peças Tracionadas
Exercícios
5. Verificação do ELU:
Ruptura da seção líquida:
Verificação do ELS:
Comprimentos de flambagem
Peças Tracionadas
Exercícios
5. Conclusões
 A resistência de cálculo à tração do elemento é Nt,Rd = 233kN .
Sendo assim, como a força atuante de tração de cálculo é Nt,Sd = 109kN, temos
que Nt,Sd < Nt,Rd ➔ ok!
 No estado limite de serviço a esbeltez da seção composta, por dupla
cantoneira, não poderá superar 300.
A esbeltez de uma cantoneira isolada em relação ao eixo de menor inercia
também não poderá superar 300.
Portanto, a seção 2L 63 x 4,75 mm esta verificada para os estados limites últimos
e de serviço.
