ATIVIDADE DISCURSIVA DE ISOSTÁTICA

Como engenheiro, você foi solicitado por sua chefia imediata para
dimensionamento de um pórtico isostático, que servirá de portal para a entrada de

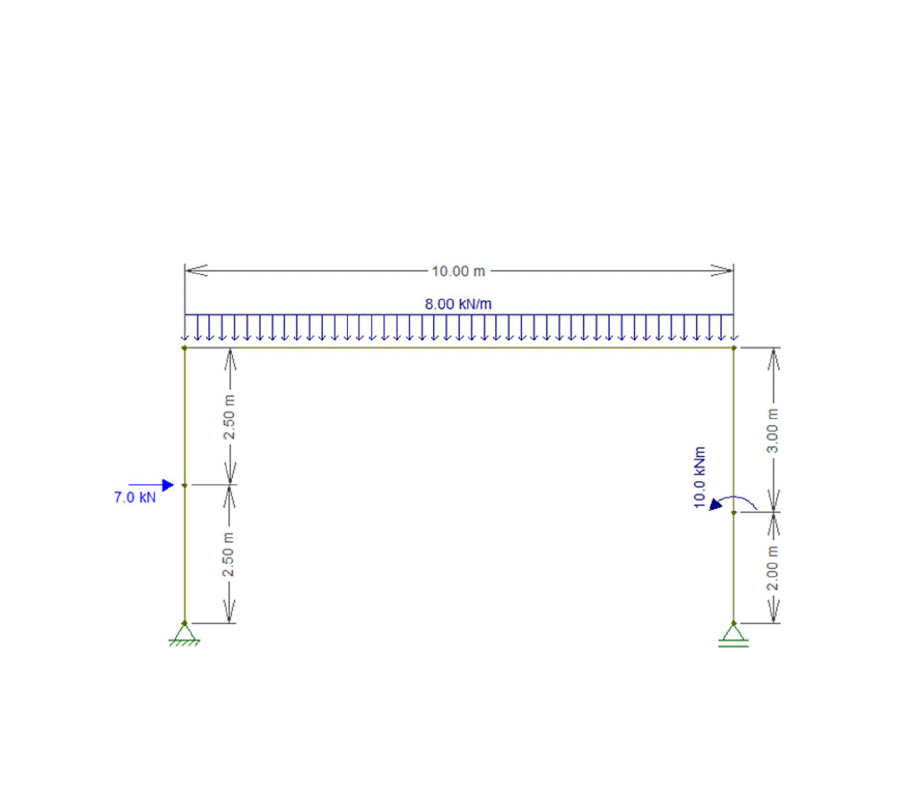

uma cidade. O pórtico isostático está sujeito a esforços externos ativos de cargas
concentrada, distribuída e momento puro, como mostra a figura. Além disso, essa
estrutura está também sujeita a efeitos de forças cortantes e momentos fletores.



Fonte: Santos, C. (2018)

Construa o diagrama de momento fletor em função das informações
apresentadas na figura.


1. DIAGRAMA DE CORPO LIVRE


2. REAÇÕES DE APOIO

2.1. ∑ Fx=0
Ax – 7 = 0
Ax = 7 kN

2.2. ∑ MA=0
10 + 80 . 5 – 7 . 2,5 – Ay . 10 = 0
10 Ay = 10 + 400 – 17,5
Ay = 39,25 kN

2.3. ∑ MA=0
Ay + By – 80 = 0
By = 80 – Ay
By = 40,75 kN


 Ax

Ay


By
80 kN
5.00m
3. PÓRTICO SECIONADO



4. EQUAÇÕES DE MOMENTO FLETOR

4.1. Pilar 1

4.1.1. SEÇÃO 1




M(x) – 7 . x = 0
M(x) = 7x Para: 0 < x < 2,5 (m)

M(0) = 0
M(2,5) = 17,5 kN.m

4.1.2. SEÇÃO 2





 7kN

39,25 kN


40,75 kN
Pilar 1
Viga 1
Pilar 2
M(x)

39,25 kN

 7 kN

 x
M(x)

39,25 kN

 7 kN
 (x – 2,5)

 x
7 kN
SEÇÃO 1
SEÇÃO 2
SEÇÃO 3
SEÇÃO 4
SEÇÃO 5
M(x) + 7 ( x – 2,5 ) – 7 . x = 0
M(x) = 7x – 7x + 17,5
M(x) = 17,5 kN.m Para: 2,5 < x < 5 (m)

M(2,5) = 17,5 kN.m
M(5) = 17,5 kN.m

4.2. Viga 1

4.2.1. SEÇÃO 3





M(x) = 0
M(x) = – 4x2 + 39,25x + 17,5 Para 0 < x < 10 (m)

XVértice : ି ௕ଶ௔ =
ି ଷଽ,ଶହ
ଶ(ିସ)
 = 4,9

M(0) = 17,5 kN.m
M(4,9) = 10 kN.m
M(10) = 113,8 kN.m

4.3. Pilar 2

4.3.1. SEÇÃO 4



M(x) = 0 Para 0 < x < 2 (m)


M(x)

17,5 kN.m

 39,25 kN
 ௫
ଶ


 x
8x (kN)
M(x)

40,75 kN
4.3.2. SEÇÃO 5





- M(x) + 10 = 0
M(x) = 10 kN.m Para 3 < x < 5 (m)

M(3) = 10 kN.m
M(5) = 10 kN.m

5. DIAGRAMA DE MOMENTO FLETOR









Betim, 22 de maio de 2018
M(x)

39,25 kN


 (x – 2)

 x
10 kN.m
