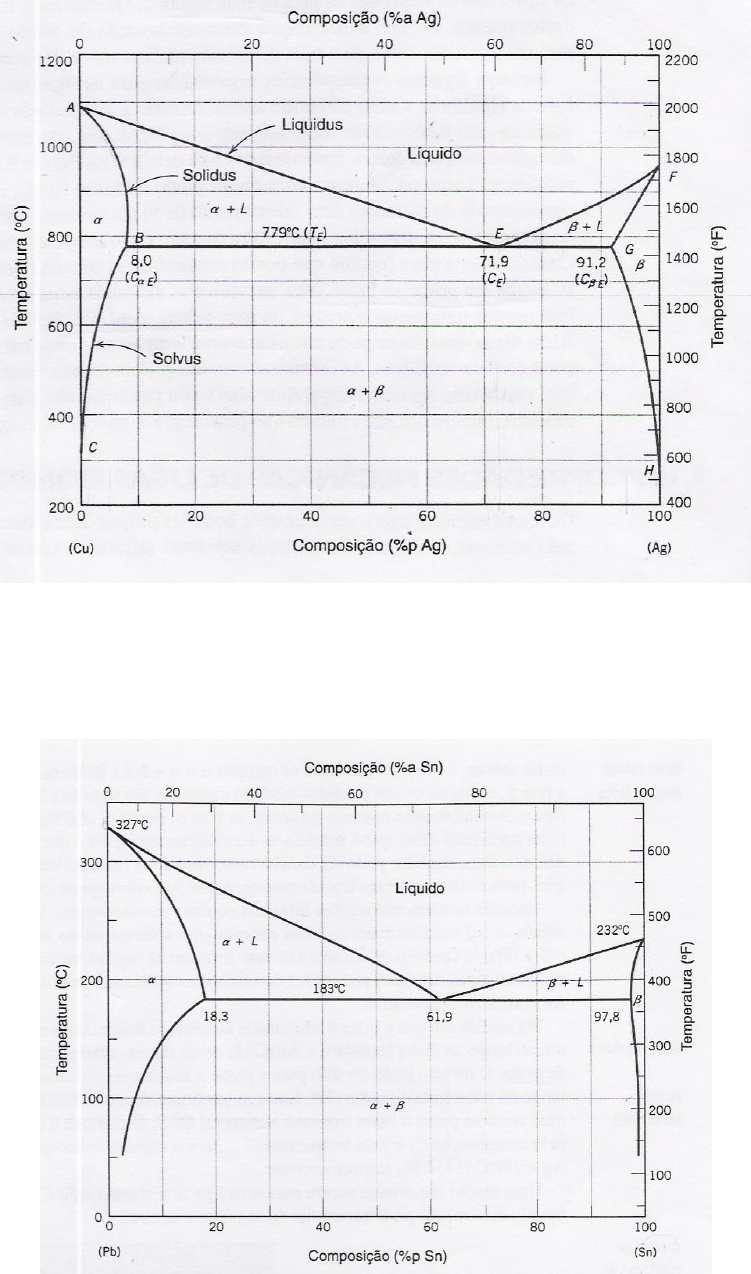

LISTA DE EXERCÍCIOS: Diagrama Binário 3 1. Considerando o diagrama de fases Cu-Ag, qual é (a) a solubilidade máxima do Cu na Ag e (b) da Ag no Cu, a 7000C? 2. Considerando uma liga que contém 40%-pSn e 60%-pPb a temperatura de 150oC, responda: (a) quais fases estão presentes (b) qual a temperatura de fusão dos elementos puros (c) qual a composição dessas fases (d) qual a quantidade relativa de cada fase. 3. Um kilograma de uma liga (60%Pb e 40% Sn) é arrefecido lentamente desde 300oC. Considerando o diagrama abaixo, represente o desenvolvimento da microestrutura nos pontos a,b,c,d, e e no ponto eutético. 4. Faça a análise das fases presentes nos seguintes pontos do diagrama de equilíbrio de fases platina-prata da figura abaixo, indicando as fases presentes, composição das fases e proporção das mesmas. (a) Ponto com 42,4%Ag e 1400oC; (b) Ponto com 42,4%Ag e 1186oC + ∆T (c) Ponto com 42,4%Ag e 1186oC - ∆T (d) Ponto com 60%Ag e 1150oC 5. Considere o diagrama de fases (Ti-Ni) abaixo. Este diagrama tem 6 pontos onde coexistem 3 fases. Para cada um desses pontos trifásicos: (a) indique as coordenadas de composição (percentagem ponderal) e a temperatura; (b) escreva a reação invariante que ocorre durante o arrefecimento lento da liga Ti-Ni que passa pelo ponto; (c) indique o nome da reação invariante que ocorre. 6. A figura abaixo representa o diagrama de fases pressão-temperatura para a água. Aplique a regra das fases de Gibbs para os pontos A, B e C. Especifique o número de graus de liberdade em cada um desses pontos.
