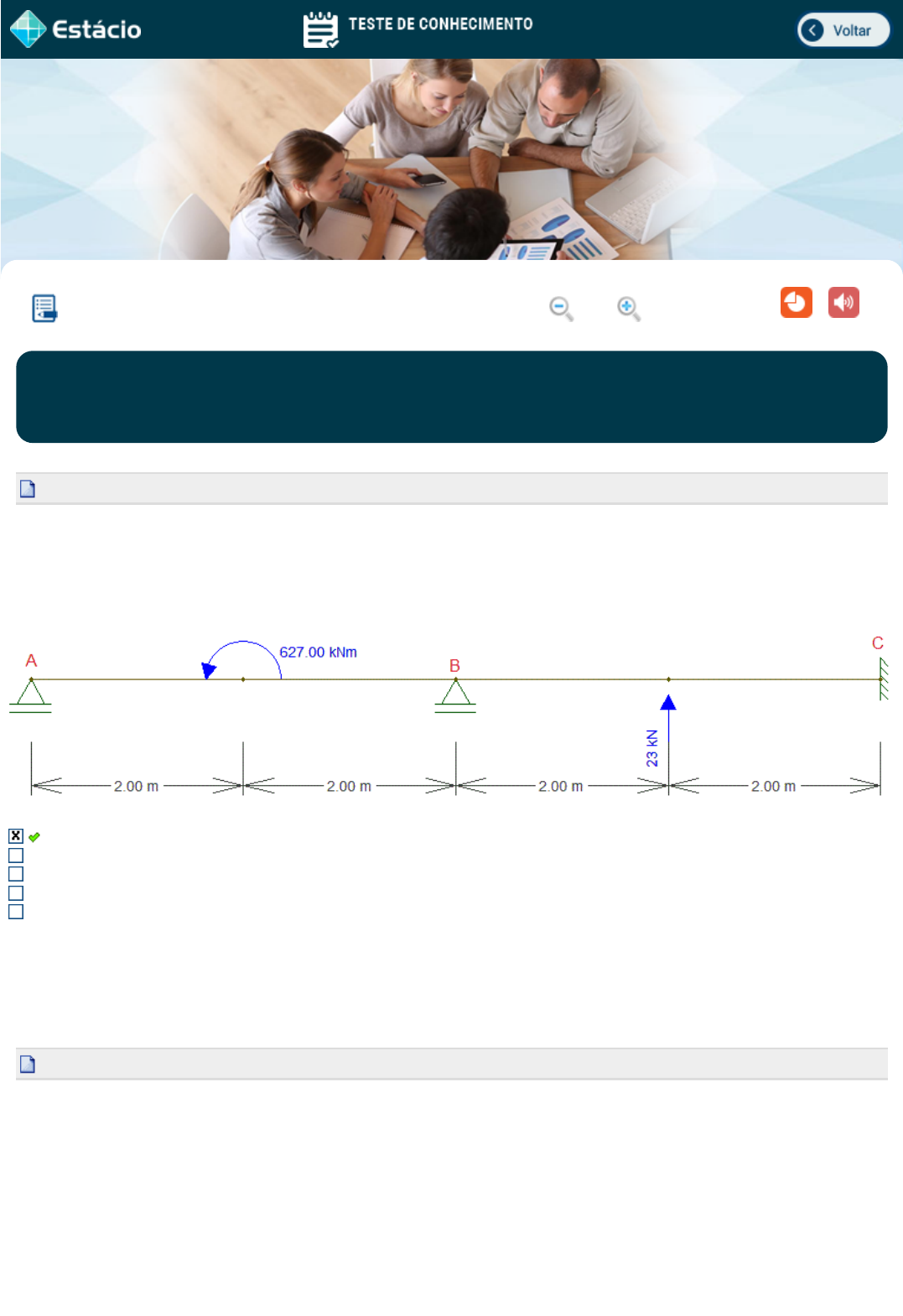

Obter o momento fletor no engaste da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
 MC = -7,61 kNm
MC = -8,61 kNm
Nenhuma resposta acima
MC = -9,61 kNm
MC = -6,61 kNm


Explicação:
Usar 5 casas decimais


 2a Questão
Obter a reação de apoio na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm

VB = 137,79 kN
 VB = 331,27 kN
VB = 140,84 kN
Nenhuma resposta acima
VB = 84,89 kN


Explicação:
Usar 5 casas decimais


 3a Questão
Obter a reação de apoio na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
VB = 77,31 kN (para cima)
 VB = 75,31 kN (para baixo)
VB = 77,31 kN (para baixo)
Nenhuma resposta acima
VB = 75,31 kN (para cima)


Explicação:
Usar 5 casas decimais


 4a Questão
Obter o momento fletor na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
MB = -28,25 kNm
MB = 28,25 kNm
Nenhuma resposta acima
 MB = -26,25 kNm
MB = 26,25 kNm


Explicação:
Usar 5 casas decimais


 5a Questão
Considere a rigidez à flexão EI constante para todas as barras. Aplicando o Método da
rigidez direta, determine a matriz de rigidez global da estrutura.

Nenhuma resposta acima


Explicação:
Usar 5 casas decimais


 6a Questão
Obter a reação de apoio na seção B da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
VB = 175,01 kN (para baixo)
VB = 205,01 kN (para baixo)
Nenhuma resposta acima
 VB = 195,01 kN (para baixo)
VB = 185,01 kN (para baixo)


Explicação:
Usar 5 casas decimais


 7a Questão
Obter o valor de momento fletor no engaste da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
 M engaste = -297,21 kNm
M engaste = 257,21 kNm
 Nenhuma resposta acima
M engaste = -257,21 kNm
M engaste = 297,21 kNm


Explicação:
Usar 5 casas decimais


 8a Questão
Obter a reação de apoio na seção A da viga abaixo, usando o método rigidez direta:
Dados:
E = 100GPa = 1,0x108 kN/m2
Seção transversal = 150 mm x 300 mm
VA = 179,18 kN
VA = 159,18 kN
 VA = 169,18 kN
VA = 189,18 kN
VA = 149,18 kN


Explicação:
