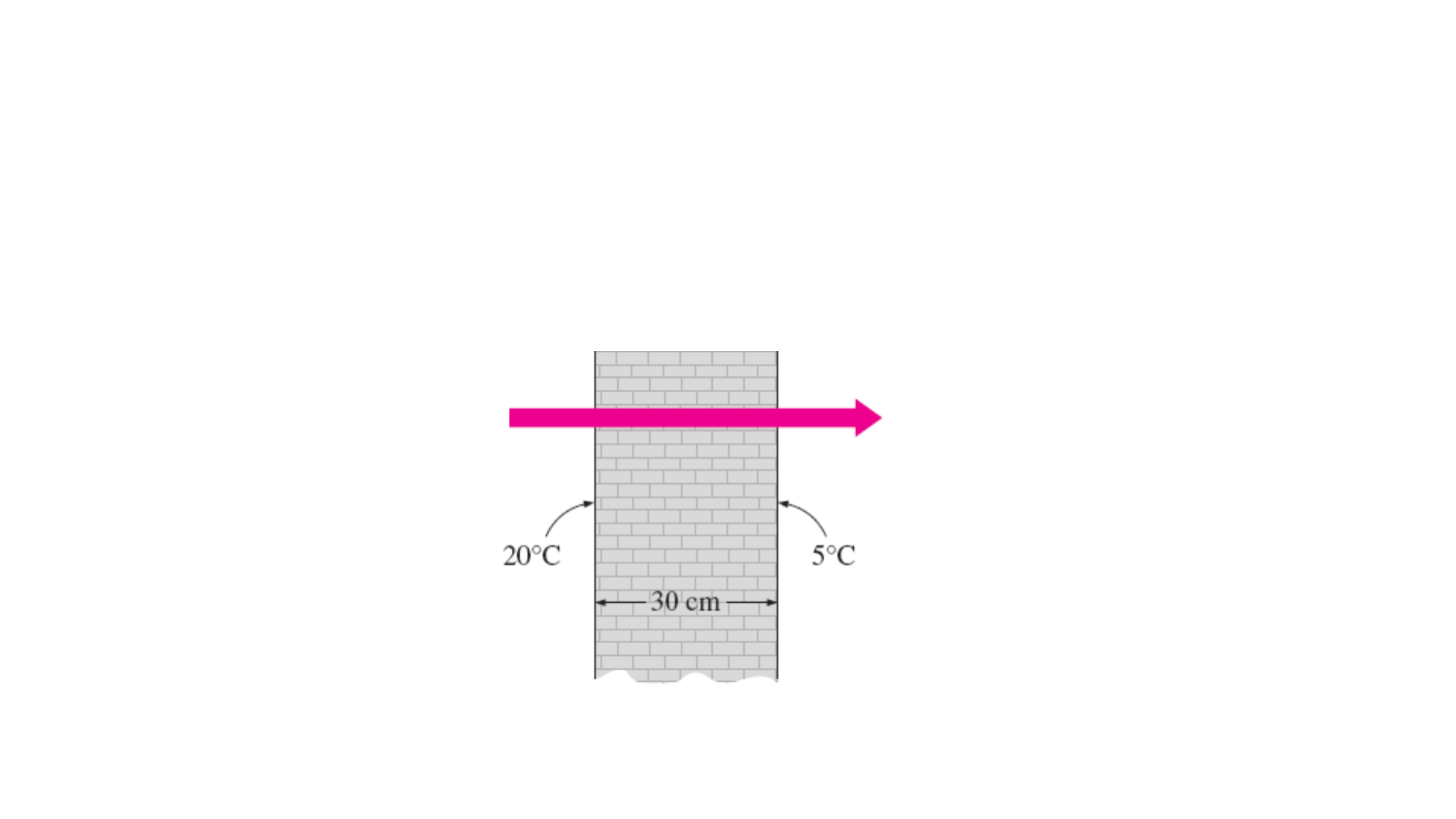

As superfícies interna e externa de uma parede de tijolos de 5 m x 6 m e 30 cm
de espessura são mantidas em temperaturas de 20 °C e 5°C, respectivamente.
A condutividade térmica da parede e ́ 0,69W/m.K. Determine a taxa de
transferência de calor por meio da parede, em W.
As superfícies interna e externa de uma parede de tijolos
de 5 m x 6 m e 30 cm de espessura são mantidas em
temperaturas de 20 °C e 5°C, respectivamente. A
condutividade térmica da parede e ́ 0,69W/m.K.
Determine a taxa de transferência de calor por meio da
parede, em W.
 Uma panela de alumínio cuja condutividade térmica é 237 W/m.K tem
fundo plano de 20cm de diâmetro e 0,4 cm de espessura. O calor é transferido em
regime permanente para ferver a água por meio do fundo da panela a uma taxa
de 800 W. Se a superfície interna do fundo da panela esta ́ a 105 °C, determine a
temperatura da superfície externa do fundo da panela.
 Uma panela de alumínio cuja condutividade térmica é 237 W/m.K tem
fundo plano de 20cm de diâmetro e 0,4 cm de espessura. O calor é transferido
em regime permanente para ferver a água por meio do fundo da panela a uma
taxa de 800 W. Se a superfície interna do fundo da panela esta ́ a 105 °C,
determine a temperatura da superfície externa do fundo da panela.
 Um medidor de fluxo de calor fixado na superfície interna da porta de
uma geladeira de 3 cm de espessura indica fluxo de calor de 25W/m2 por meio
da porta. As temperaturas das superfícies interna e externa da porta são 7 °C e
15 °C, respectivamente. Determine a condutividade térmica média da porta da
geladeira.
 Um medidor de fluxo de calor fixado na superfície interna da porta de
uma geladeira de 3 cm de espessura indica fluxo de calor de 25W/m2 por meio
da porta. As temperaturas das superfícies interna e externa da porta são 7 °C e
15 °C, respectivamente. Determine a condutividade térmica média da porta da
geladeira.
As superfícies interna e externa de uma janela de vidro de 0,5cm de espessura e área
de 2m x 2m no inverno têm 10°C e 3°C, respectivamente. Considerando que a
condutividade térmica do vidro e ́ 0,78 W/m.K, determine a perda de calor através
do vidro ao longo de um período de 5 h. Qual seria a sua resposta se a espessura do
vidro fosse 1 cm?
Verifique que para uma espessura de 1 cm o calor
corresponde a 39.3MJ.
As superfícies interna e externa de uma janela de vidro de 0,5cm de espessura e área
de 2m x 2m no inverno têm 10°C e 3°C, respectivamente. Considerando que a
condutividade térmica do vidro e ́ 0,78 W/m.K, determine a perda de calor através
do vidro ao longo de um período de 5 h. Qual seria a sua resposta se a espessura do
vidro fosse 1 cm?
 O calor gerado no circuito de um chip de silício (k= 130 W/m.K) e ́
conduzido para o substrato de cerâmica no qual e ́ fixado. O chip tem 6 mm x 6
mm e 0,5 mm de espessura e dissipa 3 W de potência. Ignorando qualquer
transferência de calor por meio das superfícies laterais de 0,5 mm de altura,
determine a diferença de temperatura entre as superfícies dianteira e traseira
do chip em regime permanente.
 O calor gerado no circuito de um chip de silício (k= 130 W/m.K) e ́
conduzido para o substrato de cerâmica no qual e ́ fixado. O chip tem 6 mm x 6
mm e 0,5 mm de espessura e dissipa 3 W de potência. Ignorando qualquer
transferência de calor por meio das superfícies laterais de 0,5 mm de altura,
determine a diferença de temperatura entre as superfícies dianteira e traseira
do chip em regime permanente.
Um equipamento condicionador de ar deve manter uma sala, de 15 m de
comprimento, 6 m de largura e 3 m de altura a 22oC. As paredes da sala, de 25 cm
de espessura, são feitas de tijolos com condutividade térmica de 0,14 Kcal/h.m.oC
e a área das janelas são consideradas desprezíveis. A face externa das paredes
pode estar até a 40 oC em um dia de verão. Desprezando a troca de calor pelo piso
e teto, que estão bem isolados, pede-se o calor a ser extraído da sala pelo
condicionador (em HP). Dado: 1HP = 641,2 Kcal/h
    21263152362 mA 
      hKcalC
m
mCmhKcalTT
L
Akq o
o
12702240
25,0
126..14,0
.
.
2
21 
&
,
,q Kcal h
HP
Kcal
h
HP  1270 1
641 2
1 979
A base de concreto de um porão tem 11 m de comprimento, 8 m de largura e 0,20 m de
espessura. Durante o inverno, as temperaturas são normalmente de 17°C e 10°C em suas
superfícies superior e inferior, respectivamente. Se o concreto tiver uma condutividade
térmica de 1,4 W/(m K), qual e a taxa de perda de calor através da base?
Se o porão é aquecido por um forno a gás operando a uma eficiência de 90% e o gás
natural estiver cotado a C = 0,01 $/MJ, qual é o custo diário da perda térmica?
A base de concreto de um porão tem 11 m de comprimento, 8 m de largura e 0,20 m de espessura.
Durante o inverno, as temperaturas são normalmente de 17°C e 10°C em suas superfícies superior e
inferior, respectivamente. Se o concreto tiver uma condutividade térmica de 1,4 W/(m K), qual e a
taxa de perda de calor através da base?
Se o porão é aquecido por um forno a gás operando a uma eficiência de 90% e o gás natural estiver
cotado a C = 0,01 $/MJ, qual é o custo diário da perda térmica?
Uma câmara de congelador é um espaço cúbico de lado igual a 2m. Considere que a
sua base seja perfeitamente isolada. Qual é a espessura mínima de um isolamento à
base de espuma de estireno (k=0,030W/m.K) que deve ser usado no topo e nas
paredes laterais para garantir uma carga térmica menor do que 500W, quando as
superfícies interna e externa estiverem a -10 °C e 35 °C.
(Resp.: L=54mm)
Um recipiente barato para alimentos e bebidas é fabricado com poliestireno
(k=0,023 W/(m.K)), com espessura de 25mm e dimensões interiores de
0,8m×0,6m×0,6m. Sob condições nas quais a temperatura da superfície
interna, de aproximadamente 2 oC, é mantida por uma mistura gelo-água e a
temperatura da superfície externa de 20 oC é mantida pelo ambiente, qual é o
fluxo térmico através das paredes do ambiente? Considerando desprezível o
ganho de calor pela base do recipiente 0,8m x 0,6m, qual é a carga térmica
total para as condições especificadas?
Resp: 35,9W
Qual é a espessura para uma parede de alvenaria com condutividade térmica igual a
0,75 W/(m.K), se a taxa de calor deve ser de 80% da taxa através da parede estrutural
composta com uma condutividade térmica de 0,25W/(m.K) e uma espessura de
100mm? A diferença de temperatura nas duas paredes é a mesma.
Resp.: 375mm
A base, com 5mm de espessura, de uma panela com diâmetro de 200mm pode ser
feita com alumínio (k=240 W/(m.K)) ou cobre (k=390 W/(m.K)). Quando usada
para ferver água, a superfície da base exposta à água encontra-se a 110 oC. Se calor
é transferido do fogão para a panela a uma taxa de 600W, qual é a temperatura da
superfície voltada para o fogão para cada um dos dois materiais ?
A base, com 5mm de espessura, de uma panela com diâmetro de 200mm pode ser
feita com alumínio (k=240 W/(m.K)) ou cobre (k=390 W/(m.K)). Quando usada
para ferver água, a superfície da base exposta à água encontra-se a 110 oC. Se calor
é transferido do fogão para a panela a uma taxa de 600W, qual é a temperatura da
superfície voltada para o fogão para cada um dos dois materiais ?
As superfícies internas de um grande edifício são mantidas a 20 oC,
enquanto que a temperatura na superfície externa é -20 oC. As
paredes tem 25 cm de espessura, e foram construídas com tijolos de
condutividade térmica de 0,6 kcal/h m oC.
a) Calcular a perda de calor para cada metro quadrado de superfície
por hora.
b) Sabendo-se que a área total do edifício é 1000 m2 e que o poder
calorífico do carvão é de 5500 kcal/Kg, determinar a quantidade de
carvão a ser utilizada em um sistema de aquecimentodurante um
período de 10 h. Supor o rendimento do sistema de aquecimento
igual a 50%.
 21.. TTL
Akq 
   C
m
mCmhKcalq
mA
o
o
2020
25,0
1)..(6,0

: temos,1 Para
2
2



 área dep/ 96 2mhKcalq 
a) Desprezando o efeito do canto das paredes e a condutividade térmica da
argamassa entre os tijolos, aplica-se a equação de Fourier para paredes planas
Portanto, o fluxo de calor transferido por cada metro quadrado de parede é :

mcmLCmhKcalk
CTCT
o
oo
25,025 ..6,0
 20 20 21


b) Esta perda de calor deve ser reposta pelo sistema de aquecimento,
de modo a manter o interior a 20 oC. A perda pela área total do
edifício é:
hKcalq
mA
t 96000100096
então, 1000 2



O tempo de utilização do sistema de aquecimento é 10 horas. Neste
período a energia perdida para o exterior é:
KcalhhKcaltqQ
t
Qq 9600001096000.  
Como o rendimento do sistema é 50% a quantidade de calor a ser
fornecida pelo carvão é :
KcalQQ f 19200005,0
960000  
Cada quilo de carvão pode fornecer 5500 Kcal, então a quantidade
de carvão é:
Kg
KgKcal
KcalQTcarvão 3495500
1920000 
Uma barra de aço de 10,0 cm de
comprimento é soldada pela
extremidade a uma barra de cobre
de 20,0 cm de comprimento. As duas
barras são perfeitamente isoladas em
suas partes laterais. A seção reta das
duas barras é um quadrado de lado
igual a 2,0 cm. A extremidade livre
da barra de aço é mantida a 100 °C
pelo contato com vapor d’água
obtido por ebulição, e a extremidade
livre da barra de cobre é mantida a 0
°C por estar em contato com gelo.
Calcule a temperatura na junção
entre as duas barras e a taxa total da
transferência de calor.
Uma barra de aço de 10,0 cm de
comprimento é soldada pela
extremidade a uma barra de cobre
de 20,0 cm de comprimento. As
duas barras são perfeitamente
isoladas em suas partes laterais. A
seção reta das duas barras é um
quadrado de lado igual a 2,0 cm. A
extremidade livre da barra de aço é
mantida a 100 °C pelo contato com
vapor d’água obtido por ebulição, e
a extremidade livre da barra de
cobre é mantida a 0 °C por estar em
contato com gelo.
Calcule a temperatura na junção
entre as duas barras e a taxa total
da transferência de calor.
Uma extremidade de cada barra é
mantida a 100 °C e a outra extremidade é
mantida a 0 °C. A seção reta das duas
barras é um quadrado de lado igual a 2,0
cm. Qual é a taxa total de transferência de
calor nas duas barras?
Uma extremidade de cada barra é
mantida a 100 °C e a outra extremidade é
mantida a 0 °C. A seção reta das duas
barras é um quadrado de lado igual a 2,0
cm. Qual é a taxa total de transferência de
calor nas duas barras?
