CORREÇÃO PROVA NP1
(0,5) A topografia constitui um instrumento fundamental para a implantação e o acompanhamento de obras, como as de projeto viário, edificações e urbanizações (loteamentos). Com relação a curvas de nível e movimento de terra, assinale a opção correta.
As curvas de nível indicam se o terreno é plano, de declive suave, ondulado, montanhoso ou íngreme. A distância vertical entre as curvas varia conforme o relevo do terreno e a escala da carta ou do mapa.
Toda curva de nível fecha-se sobre si mesma, dentro ou fora dos limites do papel. Duas curvas de nível jamais se cruzam, assim como uma curva de nível não se bifurca.
Quanto mais plano for o terreno, mais próximas serão as curvas de nível. Em terrenos muito acidentados, por exemplo, as curvas de nível encontram-se mais espaçadas umas das outras.

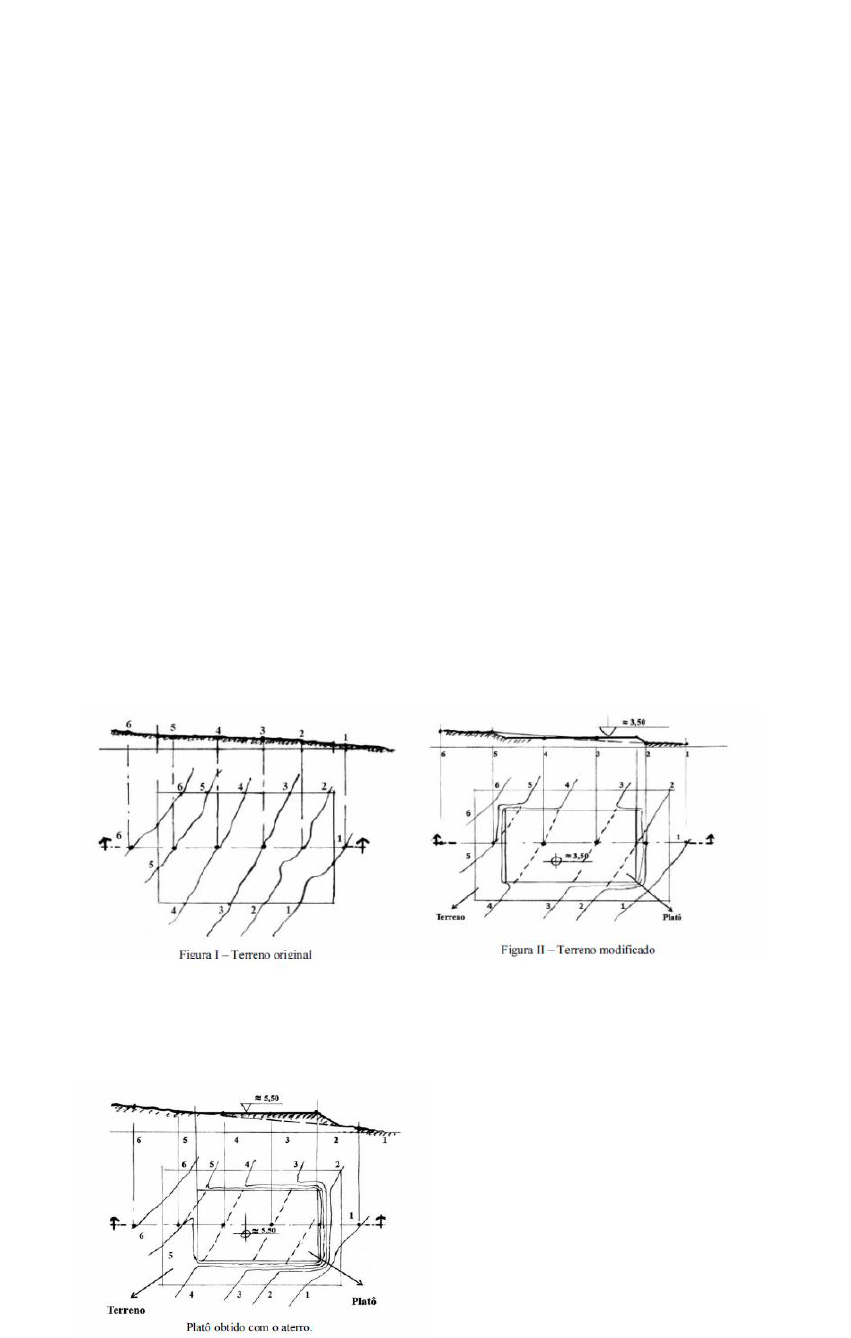

Comparando-se as imagens mostradas nas figuras I e II a seguir, é correto afirmar que o custo do terraplenagem, que possibilitou a criação do platô, foi bastante alto, porque, além do corte realizado no terreno, foi necessário adquirir material para o aterro.
Considerando-se a próxima figura e que o comprimento do platô seja igual a 10 m; a largura do platô, 6 m; o desnível entre as curvas, 1 m; e a altura média de aterro, 2 m; é correto afirmar que o volume de aterro será de 240 m³.
2. (0,5) No que se refere a noções de cartografia, assinale a opção correta.
Ao traçar no papel uma figura semelhante à de um terreno levantado, os ângulos e as distâncias ficam reduzidas em uma proporção constante.
A relação entre a medida na carta e a dimensão no terreno é traduzida por uma fração, em que o numerador representa uma distância no mapa, e o denominador, a distância correspondente no terreno.
Na escala 1:25 mil, qualquer medida linear no mapa corresponde a 25.000 m no terreno.
A escala numérica é representada sob a forma de fração, e a escala gráfica é representada sob a forma de um segmento de reta, normalmente subdividido em seções, ao longo do qual são registradas as distâncias reais correspondentes às dimensões do segmento. Embora seja mais precisa, a escala gráfica é imprópria para ampliações e reduções do desenho.
A informação mínima que um mapa deve ter é a indicação do Norte. No caso de haver, em um mesmo mapa, dois sistemas de coordenadas, geográficas e UTM, poderá haver a indicação de mais de um norte; o norte verdadeiro (NV), contudo, corresponderá à direção apontada pela agulha da bússola.
3. (0,5) Na elaboração da planta referente ao levantamento topográfico de um imóvel, é dispensável a indicação.
A. da orientação solar.
B. dos ventos predominantes.
C. dos desniveis.
D. Das árvores existentes.
E. dos ângulos do contorno.
4. (1,0) No que se refere aos conceitos de topografia, julgue os próximos itens.
I. Todos os pontos situados sobre uma curva de nível têm a mesma altitude.
II. Terrenos planos apresentam curvas de nível mais próximas umas das outras.
III. A interseção entre as linhas que unem os pontos mais baixos e os mais altos do terreno. Esta interseção se denomina Curva de Nível.
Todas corretas
Todas incorretas
A somente a primeira está correta.
A somente a segunda está correta.
Todas incorretas.
5. (0,5) Nas figuras a seguir, são apresentados acidentes topográficos indicados por meio de curvas de nível.
O acidente 1
Vale.
Espigão.
Talverge.
Elevação
Depressão
6. (1,0) No que se refere a noções de desenho topográfico. Julgue os itens seguintes:
I. Curvas de nível, que representam mudanças na topografia em desenhos ortográficos em planta por linhas de elevação comum, nunca se cruzam e coincidem-se apenas quando indicam uma superfície vertical.
II. Em terreno acidentado ou inclinado, o levantamento planimétrico é insuficiente para seu conhecimento, sendo necessário medir, no levantamento altimétrico, o relevo e a variação de alturas, que devem ser representados por meio de curvas de nível.
III. O intervalo entre as curvas de nível é determinado pela escala do desenho, pelo tamanho do terreno e pela natureza da topografia.
Todas alternativas estão corretas.
Todas as alternativas estão incorretas.
Somente a I alternativa está correta.
Somente a I e II estão corretas.
Somente a II está correta.
7. (0,5) Um mapa de escala 1:500.000 apresenta uma distância de 10 cm entre os pontos A e B. Dessa forma, a correta distância entre esses dois pontos, na realidade, é
A. 5 km
B. 20 km
C. 50 km
D. 200m km
E. 500 km
8. (2,5) O que é baliza?
Baliza é o acessório utilizado para facilitar a visualização dos pontos topográficos, no momento da medição dos ângulos horizontais. É utilizada também para auxiliar no alinhamento de uma poligonal, perfil, seção transversal e na medição da distância horizontal através de trena.
9. (2,0) Desenhe a representação gráfica altimétrica.
Resposta
10. (1,0) Na elaboração do Projeto adotado exige que o terreno fique no mesmo nível da calçada. Para isso, será necessário realizar. Justifique sua resposta?
R: Deve ser aterrado, por motivo que os níveis estão abaixo do nível pois o terreno tem declive para o fundo do terreno.
