Direção de Graduação
CURSO: ENGENHARIA MECATRÔNICA
DISCIPLINA: ELEMENTOS DE MÁQUINAS
DOCENTE: ALEX VIANA
Data da Avaliação
22/09/2017 TURMA
E01
MAPA DE NOTAS
 Data da Devolução
29/09/2017
PC ME NOTA FINAL
Unidade 1
ESTUDANTE:
* A Prova vale 6,0 pontos. O restante pertence a Medida de Eficiência da unidade.

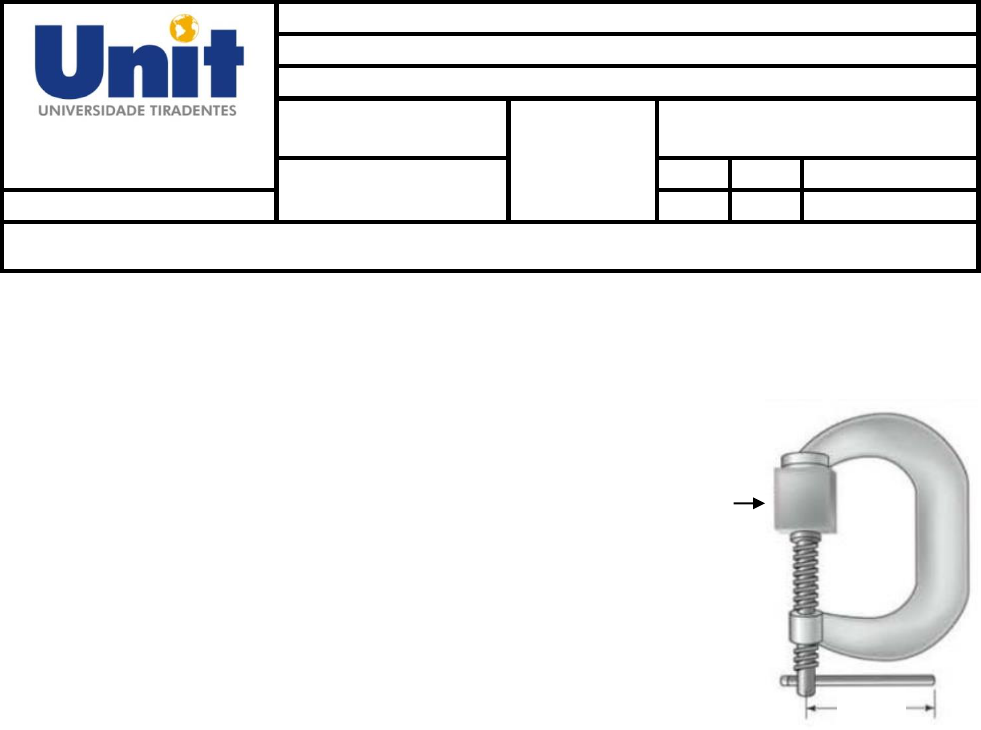

1) Um sargento comum do tipo C utiliza uma rosca Acme de ½ in e um colar cujo
diâmetro médio é de 5/8 in. Estime a força, em Newtons, que deve ser aplica à
extremidade de uma alavanca de 5 in para desenvolver uma força de aperto de
200 lb. (Valor: 1,0)
Dados:
Atrito Dinâmico Rosca Parafuso: 0,1125
Atrito Dinâmico no Colar: 0,1125
Rosca ACME Simples
1 lb = 0,454 kg
g = 9,81 m/s²
































Bloco
5 in
Rosca Acme ½ in
dc = 5/8 in
2) Um macaco mecânico utiliza um parafuso de potência, para elevar 40 barris de
200 L de óleo (𝝆𝒐 = 𝟔𝟔𝟎 𝒌𝒈/𝒎³).
Dados:
Material do Parafuso:
 𝜎𝐸𝑆𝐶 = 210 𝑀𝑃𝑎
 𝐸 = 200 𝐺𝑃𝑎
Fator de Segurança: 3
Seção Circular
Rosca ACME Dupla
Diâmetro de Colar: 80 mm
Braço de Torque: 500 mm
Atrito Dinâmico Rosca Parafuso: 0,15
Atrito Dinâmico no Colar: 0,12
Curso do Parafuso: 800 mm
OBS:
 1 in = 25,4 mm
 g = 9,81 m/s²
 Atrito Estático considerar 1/3 maior que o atrito dinâmico.

a) Calcule diâmetro necessário para o parafuso de potência e selecione o parafuso
comercial para a atividade. Sabendo que cada barril vazio pesa 12 kg. (Valor: 0,5)





















b) Analise se o parafuso selecionado resiste a flambagem e calcule o fator de
segurança da flambagem: (Valor: 0,5)










c) Calcule o torque de partida para elevar a carga e determine a força que deverá ser
aplicada ao braço de torque em kgf: (Valor: 0,5)






















d) Calcule a eficiência na elevação da carga, ou seja, avanço. (Valor: 0,5)













e) Calcule se existe o autotravamento do parafuso dimensionado: (Valor: 0,5)















3) O elemento AC mostrado abaixo está submetido a uma força vertical de 5 kN. A
posição x dessa força é desconhecida. Contudo, sabe-se que a tensão de
compressão média no apoio liso C é igual à tensão de tração média na barra AB.
A área da seção transversal da barra é 400 mm² e a área em C é 650 mm².
Dados:
 Área de Seção Transversal:
o 𝐵𝑎𝑟𝑟𝑎 𝐴𝐵: 400 𝑚𝑚2
o 𝑇𝑢𝑏𝑜 𝑄𝑢𝑎𝑑𝑟𝑎𝑑𝑜 𝐶: 700 𝑚𝑚2
 𝑇𝑒𝑛𝑠ã𝑜 𝑑𝑒 𝐸𝑠𝑐𝑜𝑎𝑚𝑒𝑛𝑡𝑜 𝐴ç𝑜 = 210 𝑀𝑃𝑎
 𝑔 = 9,81 𝑚/𝑠2













a) Qual o valor de 𝒙, 𝑭𝑨𝑩 𝒆 𝑭𝑪 ? (Valor: 0,75)



















b) Dimensione o Diâmetro do Pino em B responsável pela fixação da barra AB no olhal
de modo que o mesmo um fator de segurança de 2. Considerando uma tensão
admissível de 𝝉𝒂𝒅𝒎 = 𝟏𝟏𝟎 𝑴𝑷𝒂.? (Valor: 0,25)







5 kN
Detalhes do Olhal B
Unidade: mm
c) Dimensione a altura do cordão de solda (olhal B) necessário para suportar o
carregamento considerando um fator de segurança de 4,2, todos os lados serão
soldados e o uso de um eletrodo da familia E70XX. (Valor: 0,5)








d) A base B possui 4 parafusos para fixação no teto. Dimensione e selecione o
parafuso ideal para a solicitação. Considere um parafuso de aço classe 4.8 e fator
de segurança para separação da junção de 3,5. (Valor: 0,5)








e) Calcule o torque de aperto necessário para o parafuso selecionado considerando
que são juntas permanentes ou seja k = 0,9. (Valor: 0,25)








f) Qual o fator de segurança real da junção? (Valor: 0,25)




TABELAS E FORMULAS

 Solda

𝜏𝑎𝑝𝑙 =
𝐹
𝐴
=
0,58 ∙ 𝜎𝑒𝑠𝑐
𝑓𝑠
 𝐴 = 0,707 ∙ ℎ ∙ 𝐿 ℎ =
2,44 ∙ 𝐹 ∙ 𝑓𝑠
𝜎𝑒𝑠𝑐 ∙ 𝐿















 Parafusos de Fixação

𝝈𝒂𝒑𝒍 =
𝑭
𝑨𝒕
 𝑨𝒕 =
𝑭 ∙ 𝒇𝒔𝒋
𝑺𝒑
 𝑭𝒊 = 𝑨𝒕(𝒌𝑺𝒑) 𝑻 = 𝟎, 𝟐 ∙ 𝑭𝒊 ∙ 𝒅





























Tabela de Resistência dos Eletrodos
Tabela de Materiais de Parafusos





























 Parafusos de Potência
𝜎𝑎𝑝𝑙 =
𝜎𝐸𝑆𝐶
𝑓𝑠
 𝜎𝑎𝑝𝑙 =
𝐹
𝐴
 𝑑𝑟 = √
4 ∙ 𝑓𝑠 ∙ 𝐹
𝜋 ∙ 𝜎𝑒𝑠𝑐
 𝐹𝑓𝑙𝑎𝑚𝑏 =
𝜋2𝐸𝐼
4𝑙2
 𝐼 =
𝜋𝑑𝑟
4
64



𝑇 =
𝐹𝑑𝑚
2
∙
𝑓𝜋𝑑𝑚 + 𝐿 cos 𝛼
𝜋𝑑𝑚 cos 𝛼 − 𝑓𝐿
+
𝐹𝑓𝑐𝑑𝑐
2
 (𝐴𝑣𝑎𝑛ç𝑜)


𝑇 =
𝐹𝑑𝑚
2
∙
𝑓𝜋𝑑𝑚 − 𝐿 cos 𝛼
𝜋𝑑𝑚 cos 𝛼 + 𝑓𝐿
+
𝐹𝑓𝑐𝑑𝑐
2
 (𝑅𝑒𝑡𝑜𝑟𝑛𝑜)

𝒇 ≥
𝑳 𝐜𝐨𝐬 𝜶
𝝅𝒅𝒎



𝑻 = 𝑭 ∙ 𝒂

𝒆 =
𝑭𝑳
𝟐𝝅𝑻

Tabela de Dimensões
Parafusos de Potência
Tabela de Dimensões
Parafusos Rosca Métrica
