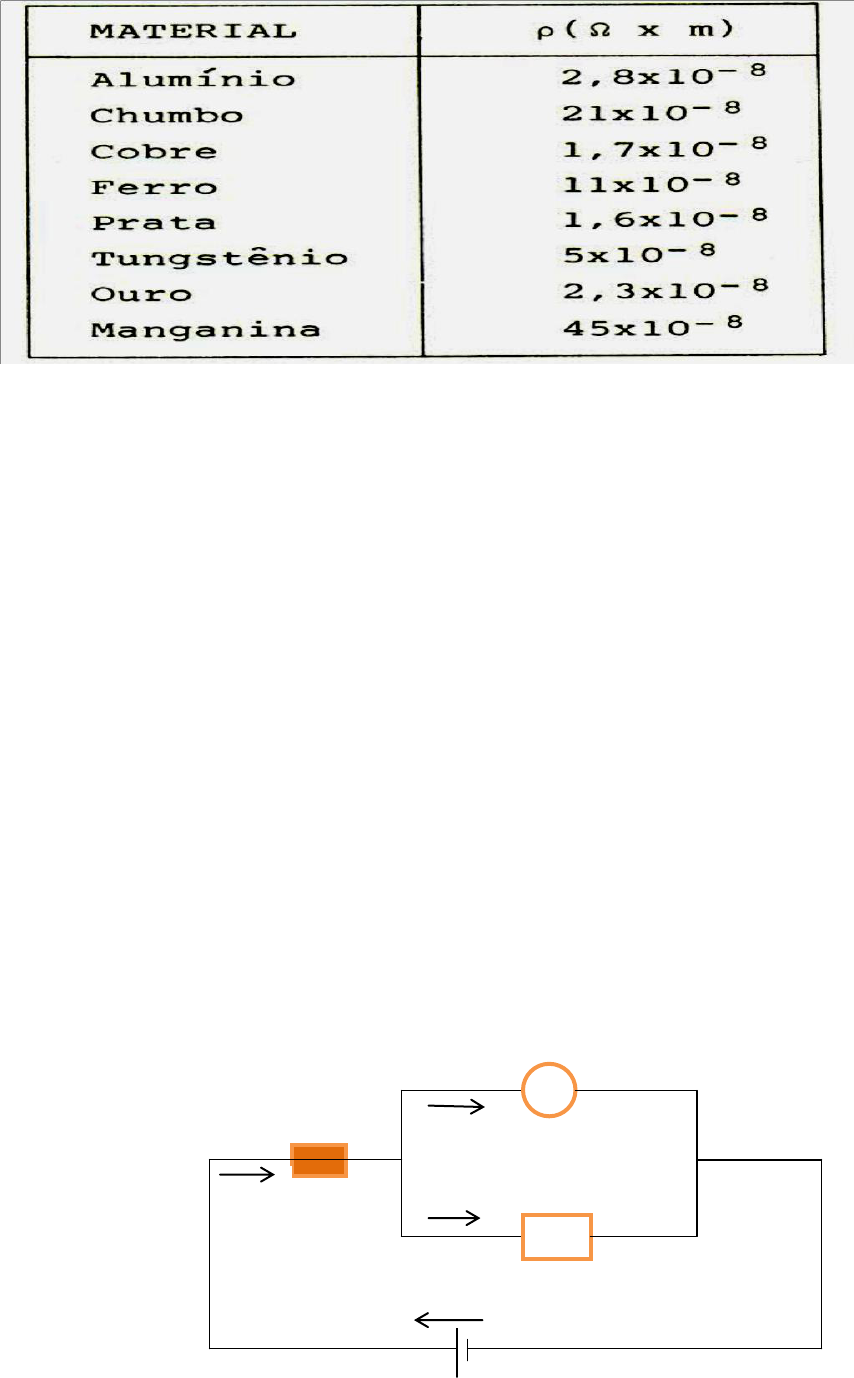

RESISTIVIDADE DOS MATERIAIS
Calcular a resistência de um fio de alumínio de 200m de comprimento e 2 mm2 de área.
Um fio de cobre tem 2 mm de diâmetro, aplicando-se uma tensão de 20V ao fio, resulta uma corrente de 2A. Qual o comprimento do fio?
Aumentando-se duas vezes o comprimento de um fio, e dobrando-se o seu raio, qual será a relação entre as resistências do fio nos dos casos casos?
Comparar a massa necessária para que de dois fios, um de cobre e o outro de alumínio, com 1 km de comprimento tenham 1Ω de resistência elétrica.
Um fio de cobre tem 1 km de comprimento e 20 mm2 de área. Entre as extremidades do fio é aplicada uma tensão de 12V. Calcule a intensidade da corrente que percorre.
Um fio tem uma resistencia de 20 Ω. Retira-se do fio um pedaço de 2,5m de comprimento, a resistência do fio passa a valer 12Ω. Qual era o comprimento inicial do fio?
Um fio de cobre tem a mesma secção de um fio de tungstênio. Qual deverá ser a relação entre os seus comprimentos, para que tenham a mesma resistência elétrica?
Um fio tem uma resistência de 100Ω. Acrescentado-se 0,5m de comprimento, a resistência passa a ser 120 Ω. Qual era o comprimento original do fio?
Dois fios, um de alumínio e outro de tungstênio, tendo a mesma secção, devem ser percorridos pela mesma corrente quando submetidos à mesma tensão. Qual deve ser a relação entre os seus comprimentos?
Uma lâmpada tem as características 127V/0,8A. dipõe-se de uma fonte de 220V. Para ligar a lâmpada na fonte, devemos dividir a tensão, e para isso ligamos um resistor em série com lâmpada. Dimensione esse resistor.
No circuito da figura, a lâmpada tem as especificações 127V/1,81A. calcule o menor valor da resistência que pode ser colocado em paralelo com a lâmpada, sem que o fusível queime.
127V
1,81A
X
IL
IF
IR
127 V
5A
R
Dois resistores são ligados em paralelo, sendo um o dobro do outro. Aplicando-se uma tensão de 20V na associação, verifica-se que o de menor valor é percorrido por uma corrente de 0,1 A. Quais os valores das resistências?
Determinar a intensidade da corrente em todos os resistores mostrados no seguinte circuito elétrico.
Determinar a resistência equivalente entre os pontos A e B.
Ω
Determinar R para que a lâmpada funcione dentro de suas características.
Determinar o valor de R no circuito.
No seguinte circuito, determinar o valor da corrente I5. Aplicar o método da superposição.
9V
Para o circuito elétrico da figura, calcule a corrente em cada resistor.
Calcule as tensões em cada um dos resistores do circuito. Utilize o método das malhas.
Determine as correntes nos ramos B e C do seguinte circuito elétrico: USE O METODO DE CRAMER.
C
B
Calcule a corrente IRL sobre o resistor RL usando o teorema da superposição.
Determine as correntes nos ramos B e C do seguinte circuito elétrico: USE O METODO DA MATRIZ INVERSA.
68 V
18 V
C
B
Determine as correntes nos ramos B e C do seguinte circuito elétrico: USE O METODO DE GAUSS JORDAN.
82 V
68 V
18 V
C
B
