III AVALIAÇÃO DE MECANICA (discursiva)

Prévia do material em texto

Disciplina:
	Mecânica (ENG03)
	Avaliação:
	Avaliação Final (Discursiva) - Individual Semipresencial ( Cod.:447674) ( peso.:4,00)
	Prova:
	9400719
	Nota da Prova:
	9,25
Parte superior do formulário
	1.

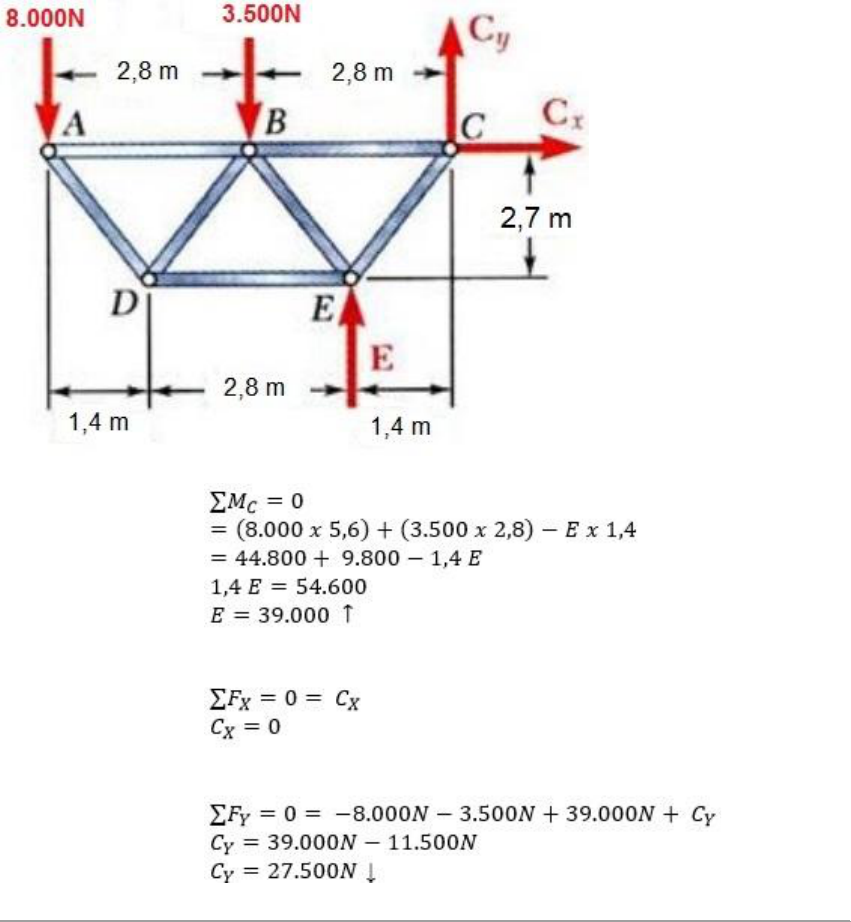

	A partir do diagrama de corpo livre da treliça inteira, é possível calcular as 3 equações de equilíbrio para obter as reações de apoio em C e E, considerando que o nó A está dependente das forças de apenas dois elementos. Definimos desta forma as forças através de um triângulo de forças, sendo assim, as novas forças que exercem sobre os nós D, B e E ao determinar o seu equilíbrio. As reações de apoio e as forças de todos os princípios que aparecem no nó C são conhecidas, porém é possível analisar seu equilíbrio para checar os resultados. Usando o método dos nós, determine as reações de apoio em E e C.

	Resposta Esperada:
Resposta na imagem.
	2.
	Quando um móvel se desloca com uma velocidade constante, diz-se que este móvel está em um movimento uniforme (MU). Considerando um móvel com velocidade constante percorrendo uma trajetória retilínea, que se prendeu em um eixo de coordenadas. Entende-se que no instante t0 = 0, a posição do móvel é x0 = 450 m e, no instante t = 15 s, a posição é x = 150 m. Determine:
a) A velocidade do móvel.
b) A função da posição.
	Resposta Esperada:
Resposta na figura.
Parte inferior do formulário
