UNIVERSIDADE FEDERAL DO RIO GRANDE DO SUL
Escola de Engenharia – Departamento de Engenharia Civil
ENG01140 – Resistência dos Materiais A
Profa Vanessa Fátima Pasa Dutra

Lista de Exercícios

Tensão
Questão 1

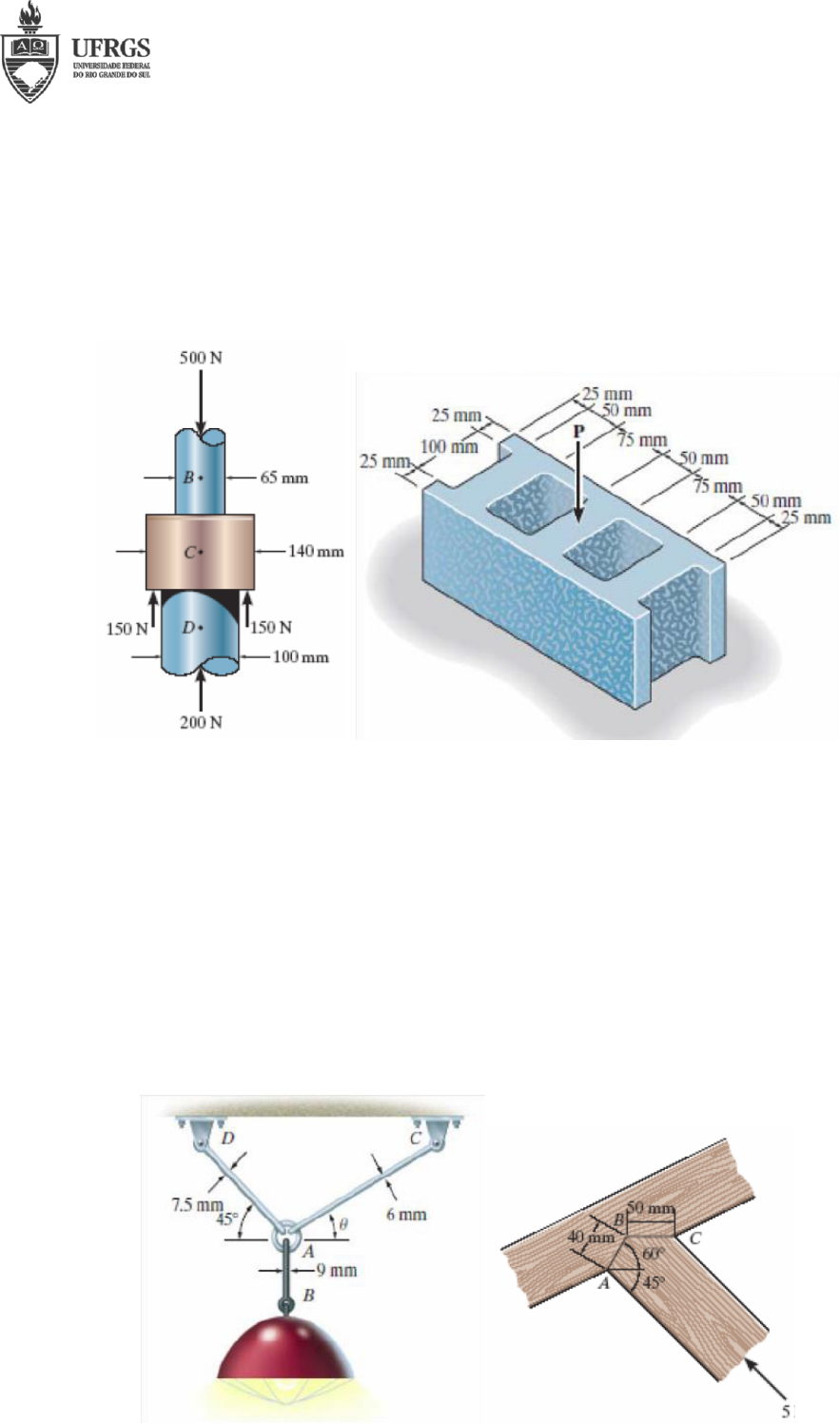

O mancal de encosto está sujeito às cargas mostradas. Determine a tensão normal média desenvolvida nas
seções transversais que passam pelos pontos B, C e D.
Resposta.
B=150,7kPa, C=32,5kPa, D=25,5kPa

Questão 1 Questão 2
Questão 2
O bloco de concreto tem as dimensões mostradas na figura. Se ele for submetido a uma força P=4kN aplicada
em seu centro, determine a tensão normal média no material.
Resposta.
=0,123MPa

Questão 3
A luminária de 250N é sustentada por três hastes de aço interligadas por um anel em A. Determine qual das
hastes está submetida à maior tensão normal média e calcule seu valor. Considere =30°. O diâmetro de cada
haste é dado na Figura.
Resposta.
AB=3,93MPa, AD=5,074MPa, D=6,473MPa

Questão 3 Questão 4
Questão 4
A junta está submetida a uma força axial de 5kN. Determine a tensão normal média que age nas seções AB e
BC. Considere que o elemento é liso e tem 50 mm de espessura.
Resposta.
AB=2,041MPa, BC=0,598MPa

Questão 5
Cada uma das barras da treliça tem área de seção transversal de 780 mm². Determine a tensão normal média
em cada elemento resultante da aplicação da carga P=40kN. Indique se a tensão é de tração ou de compressão.
Resposta.
AB=85,47MPa (T), AE=68,376MPa (C), EB=38,462MPa (T), ED=68,376MPa (C),  CB=188,034MPa (T),
ED=149,573MPa (C)

Questão 6
Cada uma das barras da treliça tem área de seção transversal de 780 mm². Se a tensão normal média máxima
em qualquer barra não pode ultrapassar 140 MPa, determine o valor máximo P das cargas que podem ser
aplicadas à treliça.
Resposta.
Pmax=29,78kN

Questão 5 / Questão 6

Questão 7
A junta está presa por dois parafusos. Determine o diâmetro exigido para os parafusos se a tensão de ruptura
por cisalhamento para os parafusos for rup=350MPa. Use um fator de segurança para o cisalhamento FS=2,5.
Resposta.
d=13,49mm


Questão 7 Questão 8

Questão 8
As hastes AB e CD são feitas de aço cuja tensão de ruptura por tração é rup=510MPa. Usando um fator de
segurança FS=1,75 para a tração, determine o menor diâmetro das hastes de modo que elas possam suportar
a carga mostrada. Considere que a viga está acoplada por pinos em A e C.
Resposta.
dAB=6,02mm, dCD=5,41mm

Questão 9
A lança é suportada pelo cabo do guincho com diâmetro de 6mm com tensão normal admissível
adm=168MPa. Determine a maior carga que pode ser suportada sem provocar a ruptura do cabo quando =30°
e =45°. Despreze o tamanho do guincho.
Resposta.
FAB=5,818kN, Carga=1,739kN


Questão 9



Deformação
Questão 11
A barra rígida é sustentada por um pino em A e pelos cabos BD e CE. Se a carga P aplicada à viga provocar
um deslocamento de 10 mm para baixo na extremidade C, determine a deformação normal desenvolvida nos
cabos CE e BD.

Questão 11
Resposta.
CE=0,00250mm/mm, BD=0,00107mm/mm

Questão 12
A forma original de uma peça de plástico é retangular. Determine a deformação por cisalhamento xy nos
cantos A e B se o plástico se distorcer como mostram as linhas tracejadas. (Figura abaixo)
Resposta.
xy_D=11,585 10-³rad, xy_A=-11,585 10-³rad

Questão 13
A forma original de uma peça de plástico é retangular. Determine a deformação por cisalhamento xy nos
cantos D e C se o plástico se distorcer como mostram as linhas tracejadas. (Figura abaixo)
Resposta.
xy_B=11,585 10-³rad, xy_C=-11,585 10-³rad

Questão 14
A forma original de uma peça de plástico é retangular. Determine a deformação normal média que ocorre ao
longo das diagonais AC e DB. (Figura abaixo)
Resposta.
AC=1,601 10-³ mm/mm, BD=12,800 10-³ mm/mm

Questão 12 / Questão 13 / Questão 14

Questão 15
O quadrado deforma-se até chegar à posição mostrada pelas linhas tracejadas. Determine a deformação normal
média ao longo de cada diagonal, AB e CD. Determine também a deformação por cisalhamento em cada um
dos seus cantos, A, B, C e D. O lado D’B’ permanece horizontal.

Questão 15
Resposta.
AB =1,606 10-³ mm/mm, CD =125,340 10-³ mm/mm, xy_A=-26,180 10-³ rad, xy_B=-204,710 10-³ rad,
xy_C=204,710 10-³ rad, xy_D=26,180 10-³ rad



Propriedades Mecânicas dos Materiais
Questão 16
Os cabos de aço AB e AC sustentam a massa de 200 kg. Se a tensão axial admissível para os cabos for
adm=130 MPa, determine o diâmetro exigido para cada cabo. Além disso, qual é o novo comprimento do
cabo AB após a aplicação da carga? Considere que o comprimento não alongado de AB seja 750 mm.
Eaço=200GPa.

Questão 16
Resposta.
dAB=3,54 mm, dAC=3,23 mm, LAB=750,487 mm

Questão 17
A haste plástica de acrílico tem 200 mm de comprimento e 15 mm de diâmetro. Se uma carga axial de 300N
for aplicada a ela, determine a mudança em seu comprimento e em seu diâmetro. Ep=2,70 GPa, p=0,4.

Questão 17
Resposta.
AB=0,126 mm, d=-0,003773 mm

Questão 18
A figura mostra a porção elástica do diagrama tensão-deformação para um aço-liga. O corpo de prova do qual
ela foi obtida tinha um diâmetro original de 13 mm e comprimento de referência de 50 mm. Se uma carga
P=20kN for aplicada ao corpo de prova, determine seu diâmetro e comprimento de referência. Considere
=0,4.

Questão 18
Resposta.
L’=50,0377mm, lat=-0,00030136 mm/mm, d’=12,99608 mm

Estudo da variação das tensões no entorno de um ponto
Questão 19
O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento. Determine as
componentes de tensão que agem no plano inclinado AB.
Resposta.
x’=-4,052 MPa, x’y’=-0,404 MPa

Questão 19 Questão 20 Questão 21

Questão 20
O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento. Determine as
componentes de tensão que agem no plano inclinado AB.
Resposta.
x’=-33,251 MPa, x’y’=18,330 MPa


Questão 21
Determine o estado de tensão equivalente em um ponto em um elemento, se ele estiver orientado a 60° em
sentido horário em relação ao elemento mostrado.
Resposta.
x’=-0,0289 MPa, y’=0,329 MPa, x’y’=0,0699 MPa


Questão 22
Determine o estado de tensão equivalente se um elemento estiver orientado a 20° em sentido horário em
relação ao elemento mostrado. Mostre o resultado no elemento.
Resposta.
x’=4,986 MPa, y’=-3,986 MPa, x’y’=-1,457 MPa



Questão 22 Questão 23




Questão 23
Determine (a) as tensões principais e (b) a tensão de cisalhamento máxima no plano e a tensão normal média.
Especifique a orientação do elemento em cada caso.
Resposta.
(a) 1=114 MPa, 2=-24,5 MPa, p1=60,1° (horário)
(b) méd=45 MPa, max=-69,5 MPa, s=15,1° (horário)


Questão 24
Determine (a) as tensões principais e (b) a tensão de cisalhamento máxima no plano e a tensão normal média.
Especifique a orientação do elemento em cada caso.

Questão 24
Resposta.
(a) 1=115,6 MPa, 2=-10,60 MPa, p1=16,8° (horário)
(b) méd= 52,5 MPa, max=-63,1 MPa, s=28,155° (horário)


Teorias de Resistência
Questão 25
As componentes do estado plano de tensão em um ponto crítico de uma carcaça de aço estrutural A-36 são
mostradas na figura. Determine se ocorreu falha (escoamento) com base na teoria da tensão de cisalhamento
máxima.
Resposta.
FS=256,12 MPa> Y (=250 MPa). O material escoa.

Questão 25 / Questão 26

Questão26
As componentes do estado plano de tensão em um ponto crítico de uma carcaça de aço estrutural A-36 são
mostradas na figura. Determine se ocorreu falha (escoamento) com base na teoria da energia de distorção
máxima.
Resposta.
FS=49825 MPa² < Y² (=62500 MPa²). O material não escoa.

Questão 27
As tensões principais no plano que agem sobre um elemento diferencial são mostradas na figura. Se o material
for aço-máquina com tensão de escoamento e=700MPa, determine o fator de segurança para escoamento, se
for considerada a teoria da tensão de cisalhamento máxima
Resposta.
FS=5,38

Questão 27 Questão 28

Questão 28
O estado de tensão que age sobre um ponto crítico em um elemento de máquina é mostrado na figura.
Determine a menor tensão de escoamento para um aço que possa ser selecionado para a fabricação da peça
com base na teoria da tensão de cisalhamento máxima.
Resposta.
Y=137,9MPa

Questão 29
O estado de tensão que age sobre um ponto crítico na estrutura de um banco de automóvel durante uma colisão
é mostrado na Figura. Determine a menor tensão de escoamento para um aço que possa ser selecionado para
fabricar o elemento estrutural com base na teoria da tensão de cisalhamento máxima.
Resposta.
Y=660,4 MPa

Questão 30
Resolva a questão anterior utilizando a teoria da energia de distorção máxima.
Resposta.
Y=636,8 MPa

Questão 29 / Questão 30

Questão 31
O elemento está sujeito às tensões mostradas na Figura. Se e = 350MPa, determine o fator de segurança para
esta carga com base na (a) teoria da tensão de cisalhamento máxima e (b) teoria da energia de distorção
máxima.
Resposta.
(a) FS= 2,05 (b) 2,35


Questão 31 Questão 32


Questão 32
O estado de tensão que age em um ponto crítico sobre uma chave de porca é mostrado na Figura. Determine
a menor tensão de escoamento para o aço que poderia ser selecionado para a fabricação da ferramenta com
base na teoria da energia de distorção máxima.
Resposta.
Y=212,9 MPa
Esforço Axial ou Normal
Questão 33
A coluna de aço A-36 é usada para suportar as cargas simétricas dos dois pisos de um edifício. Determine o
deslocamento vertical de sua extremidade, A, se P1=200kN, P2=310kN e a coluna tiver área de seção
transversal de 14,325 mm². Eaço=200GPa. (Figura abaixo)
Resposta.
A= -1,74769 mm

Questão 34
A coluna de aço A-36 é usada para suportar as cargas simétricas dos dois pisos de um edifício. Determine as
cargas P1 e P2 se A se mover 3 mm para baixo e B se mover 2,25 mm para baixo quando as cargas forem
aplicadas. A coluna tem área de seção transversal de 14325 mm². Eaço=200GPa. (Figura abaixo)
Resposta.
P1=304,69kN e P2=609,38kN

Questão 33 / Questão 34

Questão 35
O eixo de cobre está sujeito às cargas axiais mostradas na figura. Determine o deslocamento da extremidade
A em relação à extremidade D se os diâmetros de cada segmento forem dAB = 20mm, dBC = 25mm e dCD =
12mm. Considere Ecobre = 126 GPa.

Questão 35

Resposta.
AD= 3,8483 mm

Questão 36
O conjunto é composto por três hastes de titânio e uma barra rígida AC. A área da seção transversal de cada
haste é dada na figura. Se a força vertical P=20kN for aplicada ao anel F, determine o deslocamento vertical
do ponto F. Eti = 350 GPa.

Questão 36
Resposta.
F= 2,2349 mm

Questão 37
O tubo de aço A-36 tem um núcleo de alumínio 6.061-T6O e está sujeito a uma força de tração de 200kN.
Determine a tensão normal média no alumínio e no aço devido a esta carga. O tubo tem diâmetro externo de
80 mm e diâmetro interno de 70 mm. Eaço=200GPa. Eal=68,9GPa.

Questão 37

Resposta.
st= 79,88 MPa e al= 27,52 MPa

Questão 38
A coluna de concreto é reforçada com quatro hastes de aço, cada uma com diâmetro de 18 mm. Determine a
tensão no concreto e no aço se a coluna for submetida a uma força axial de 800 kN. Eaço = 200 GPa, Ec = 25
GPa. (Figura abaixo)
Resposta.
st= 65,89 MPa e c= 8,24 MPa

Questão 39
A coluna é de concreto de alta resistência e reforçada com quatro hastes de aço A-36. Se for submetida a uma
força axial de 800 kN, determine o diâmetro exigido para cada haste de modo que ¼ da carga seja suportada
pelo aço e 3/4 , pelo concreto. Eaço = 200 GPa, Ec = 25 GPa. (Figura abaixo)
Resposta.
dst= 33,85 mm

Questão 38 / Questão 39

Questão 40
Uma trena de aço é usada por um supervisor para medir o comprimento de uma reta. A seção transversal da
trena é retangular, com 1,25 mm de espessura por 5 mm de largura, e o comprimento é de 30 m quando
T1=20°C e a carga de tração na trena é 100N. Determine o comprimento verdadeiro da reta medida se a leitura
da trena for 139m quando usada sob tração de 175N a T2=40ºC. O piso onde a trena é utilizada é plano.
aço=17(10-6)/°C, Eaço=200GPa.


Questão 40
Resposta.
L’= 139,056 m

Questão 41
Os diâmetros e materiais de fabricação do conjunto são indicados na figura. Se o conjunto estiver bem ajustado
entre seus apoios fixos quando a temperatura é T1=20°C, determine a tensão normal média em cada material
quando a temperatura atingir T2=40°C.

Questão 41
Resposta.
al= 15,05 MPa, br= 33,85 MPa e st= 135,41 MPa
