Eletrônica Digital
Aluna: Jamila- Maria de Souza Abid
CPF: 112.546.424-04
Turma: ED

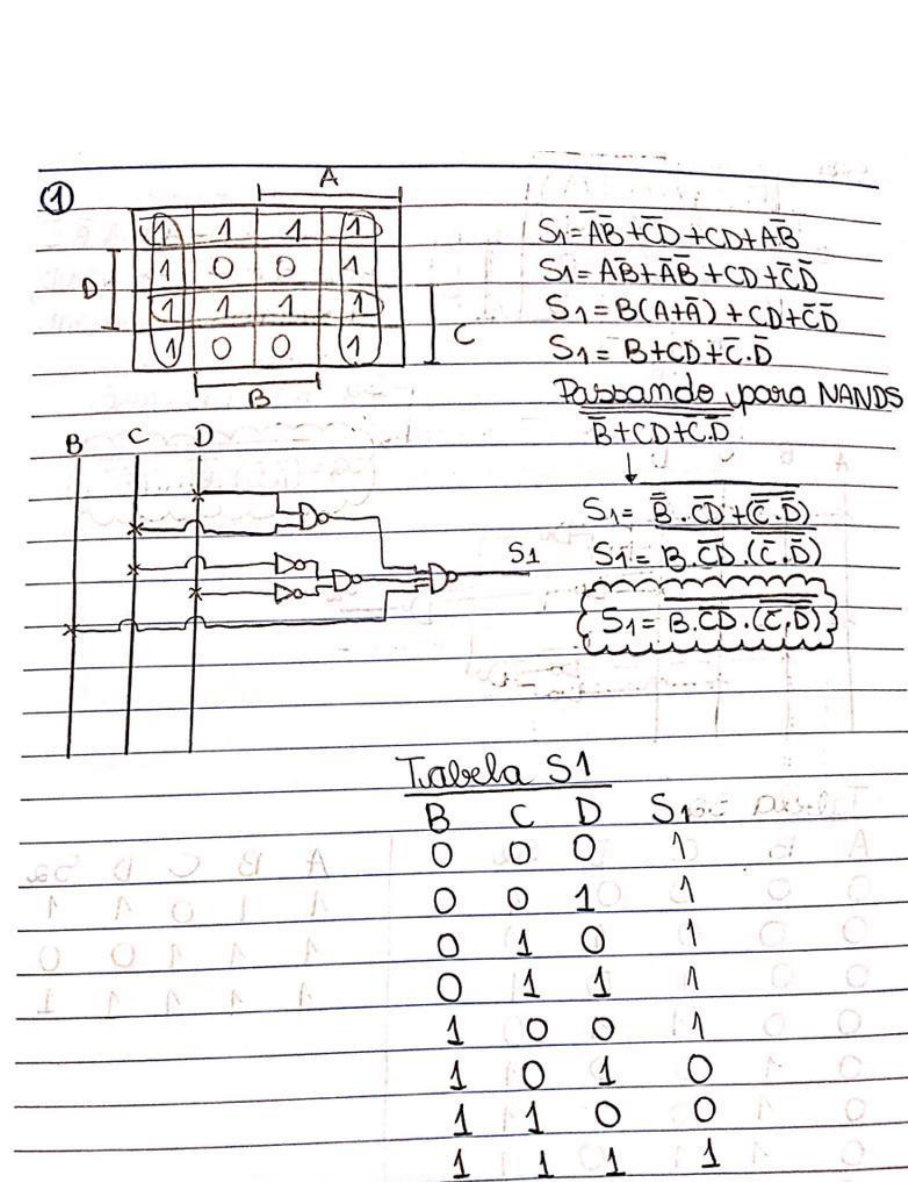

1) Determine as expressões simplificadas para S1, S2, S3 e S4 da tabela a seguir usando
Mapa - K. Implemente os circuitos simplificados para S1 e S2 utilizando apenas portas
NAND, e para S3 e S4 apenas portas NOR.
 S1










2) Faça uma simulação com os circuitos gerados para S1 e S3 na questão anterior.
Compare a tabela da verdade da simulação com a da questão anterior. Nas respostas
você deverá anexar ao menos 4 casos para cada circuito onde é mostrado o estado da
entrada e da saída.
 S1


 1º Caso



 B,C e D desligadas e mesmo assim a lâmpada acende.









 2º Caso

 Quando B, C e D estiverem ligadas, a lâmpada acende.
 3º Caso

 Quando apenas B estiver ligado, a lâmpada acende.







 4º Caso

 Quando B e D estiverem ligadas, a lâmpada estará desligada.
 Então, comparando os valores das tabelas verdades:
 B C D S(SIMULAÇÃO) S( QUESTÃO
ANTERIOR)
 0 0 0 1 1
 1 0 0 1 1
 1 0 1 0 0
 1 1 1 1 1

 Os resultados como esperado deram iguais, então pode-se notar que o uso do Mapa-K
além de ajudar na simplificação do circuito ele não altera o próprio circuito, como podemos
ver que os resultados permaneceram os mesmos, não alterando o sentido lógico da função.


 S3












 1º Caso

 Quando B e D estiverem desligadas, a lâmpada acende.
 2º Caso


Quando B estiver ligada e D estiver desligada, a lâmpada acende.

 3º Caso

 Quando B estiver desligada e D estiver ligada, a lâmpada acende.









 4º Caso

 Quando B e D estiver em ligadas, a lâmpada não acende.

 B D S(simulação) S(questão anterior)
 0 0 1 1
 0 1 1 x
 1 0 1 x
 1 1 0 0

Os resultados existentes deram iguais, e os dois “don´t care” no Mapa-K considerei como 1,
então assim como na outra podemos notar que o uso do Mapa-K além de ajudar na
simplificação do circuito, não altera o próprio circuito, como podemos ver que os resultados
permaneceram os mesmos, não alterando o sentido lógico da função.















3) Utilizando Álgebra de Boole, minimize a expressão a seguir e obtenha a tabela da
verdade da expressão reduzida .


 A seguir, a tabela verdade da função:
 A B C D S
 0 0 0 0 0
 0 0 0 1 0
 0 0 1 0 0
 0 0 1 1 0
 0 1 0 0 0
 0 1 0 1 0
 0 1 1 0 0
 0 1 1 1 0
 1 0 0 0 0
 1 0 0 1 1
 1 0 1 0 1
 1 0 1 1 1
 1 1 0 0 1
 1 1 0 1 1
 1 1 1 0 1





 A seguir, a tabela verdade da função:

 B S
 0 0
 1 1

4) Pesquise sobre George Boole e seu trabalho. Quais foram suas contribuições? Qual
foi o impacto da Álgebra de Boole? Como ela será aplicada na computação quântica?
Crie uma dissertação com no mínimo 25 linhas e no máximo 35.
 George Boole era um inglês e dedicou-se ao estudo da matemática. Ele publicou um livro
chamado “ The Mathematical Analysis of Logic” que introduz conceitos de lógica simbólica
mostrando que a lógica pode ser representada por equações algébricas. Esse livro foi de
fundamental importância para a construção e programação dos computadores eletrônicos, em
suma, foi fundamental para o desenvolvimento da eletrônica digital.
 A álgebra de Boole nada mais é do que estruturas algébricas que captam as propriedades
essenciais dos operadores lógicos. Na álgebra de Boole só existem três operações “e”, “ou”
e “não”. Essas três funções são as únicas operações necessárias para que seja possível fazer
comparações ou ainda as 4 operações aritméticas básicas, além disso, George Boole
estabeleceu que no universo só duas situações eram possíveis, e elas são opostas entre si.
 Por exemplo, ou a lâmpada está acesa ou a lâmpada está apagada não existe a
possibilidade da lâmpada estar acesa e apagada ao mesmo tempo. Hoje em dia, todos os
computadores usam a álgebra booleana materializada em microchips que por sua vez
possuem milhares de interruptores combinados em portas lógicas que dão o resultado em
linguagem binária. A álgebra de Boole está presente desde a programação dos videogames
até o código dos aplicativos dos programas computacionais utilizados atualmente.
 A álgebra booleana é onde estão todos os fundamentos da Eletrônica Digital pois, é através
dos postulados, teoremas, propriedades e identidades booleanos que podemos simplificar os
circuitos lógicos. Tem-se que as variáveis booleanas podem assumir apenas dois valores, 0
ou 1.
 Sabe-se que na computação clássica, as portas lógicas são implementações físicas de
transistores, os quais são acessadas por meio da lógica de booleana. Já na computação
quântica parte-se da mesma ideia, da necessidade de algum tipo de porta lógica para
manipular nossos dados armazenados nos qubits. A computação quântica como se sabe tem
como objetivo revolucionar, aumentar muito a capacidade de cálculos dos computadores. Por
isso, a álgebra de Boole está servindo como parâmetro e base para essa nova lógica de
programação. Isso se dá porque o computador quântico irá possuir uma mudança no que diz
respeito ao suporte físico tendo em vista que a porta quântica obedecerá a mecânica quântica,
porém, ainda irá preservar a relação da lógica com a física.
 Então, é de conhecimento geral que a álgebra de Boole pode resolver problemas de
controle, fabricação de produtos instrumentação entre outros. Voltando na história, quando a
álgebra booleana foi criada, as máquinas não eram tão modernas a ponto de se conseguir
utilizar os seus postulados. E como sabe mesmo com o passar do tempo a álgebra de Boole
ainda é muito presente, e ajuda na criação de lógicas futuras, como é o caso da computação
quântica.
