INSTRUÇÕES:

 Esta Avaliação contém 7 (sete) questões, totalizando 10 (dez) pontos;
 Baixe o arquivo disponível com a Atividade de Pesquisa;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar grave o arquivo com o nome Atividade Prática;
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.






Aluno (a): Fernando itallo nascimento amorim silva

Data: 09 / 04 / 2019
Instalações Elétricas
Instalações Elétricas - ELE
NOTA: Avaliação Prática
LEVANTAMENTO DA INSTALAÇÃO ELÉTRICA RESIDENCIAL

Faça um levantamento em sua residência dos seguintes dados:


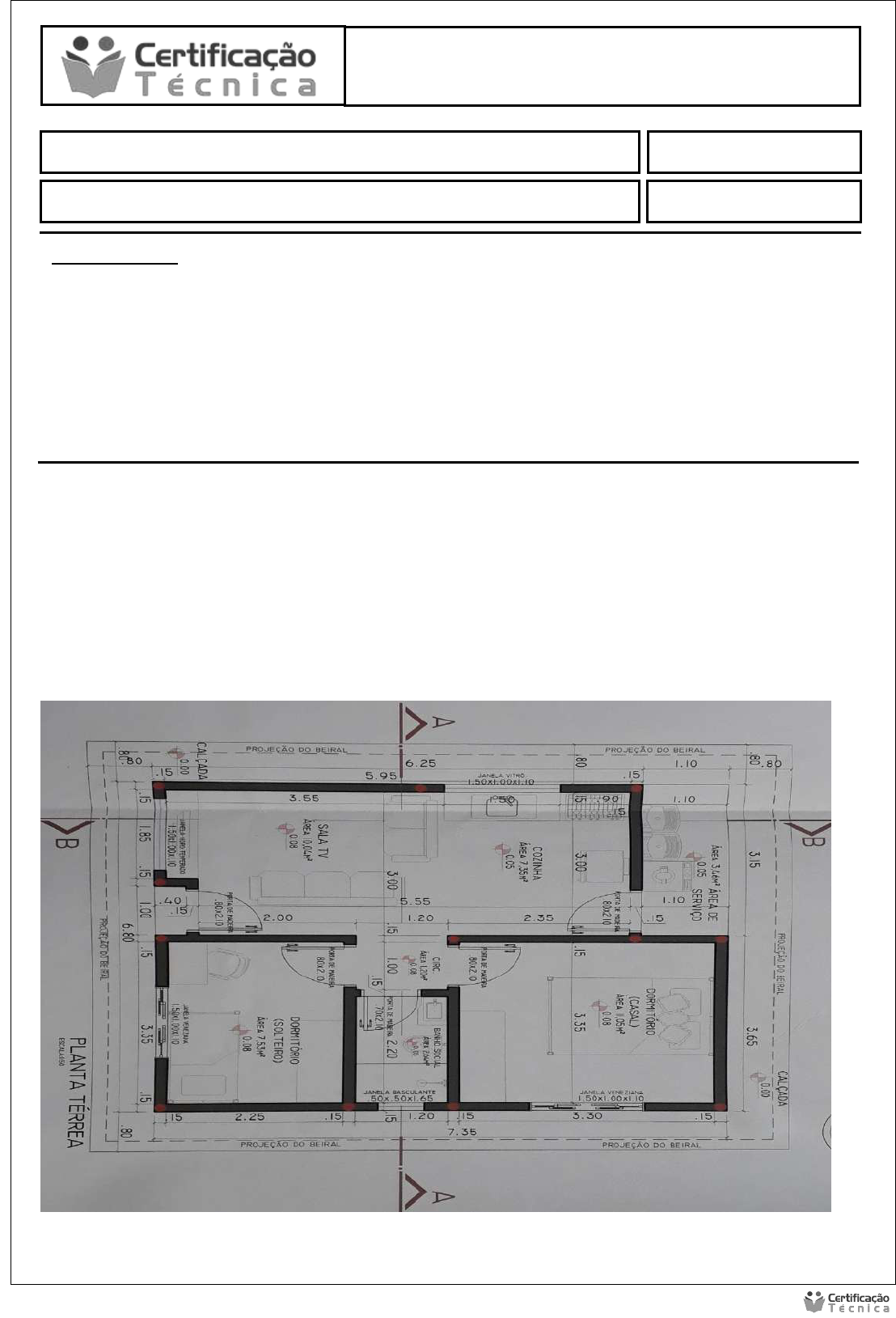

1) Existe uma Planta baixa de sua casa? Se sim tire foto e cole abaixo, caso contrário faça um
esboço simples e cole abaixo.
R:


Instalações Elétricas - ELE


2) Tire uma foto do Quadro de distribuição geral de sua casa, cole abaixo e indique o que se pede
a) Quantos circuitos existem?

R: existem três circuitos distribuídos e 4 disjuntores



b) Qual o tipo de cada circuito?
 R: Existem Tomadas de Uso Geral (TUG), Tomadas de Uso Específico (TUE) e Circuito de
Iluminação.



























3) Qual a bitola dos condutores utilizados nos circuitos?

R: Existem condutores de 10mm², 6 mm², 4 mm² e 2,5 mm²



4) Utilizando a planta baixa ou o esboço mostrado na questão 1, mostre quais as possíveis
trajetórias dos circuitos de sua casa.
R:










Instalações Elétricas - ELE


















































5) Baseado nestas informações, o projeto da instalação elétrica de sua residência está bem
dimensionado segundo a norma NBR-5410-2004? No caso de erros de projeto, apresente as
possíveis correções.

R: Seguem as correções que devem ser aplicadas:
- Colocação de Dispositivo de Proteção contra Surtos (DPS), Disjuntor Diferencial

Instalações Elétricas - ELE
Residual (DDR) ou Interruptor Diferencial Residual (IDR), Colocação de condutor de proteção
(PE) nos circuitos e aumentar o número de Disjuntor.




6) Qual é o passo a passo para o dimensionamento de eletrodutos? Quais os eletrodutos adequados
para cada circuito de sua casa?

R: Para se determinar a medida dos eletrodutos e condutores d deve-se medir diretamente
na planta, os eletrodutos representados no plano horizontal e somar, quando for o caso,
os eletrodutos que descem ou sobem até as caixas.
-A medida do eletroduto no plano horizontal são feitas com o auxílio de uma régua, na
própria planta residencial e após convertidas para o valor real, através da escala em que
a planta foi desenhada. A escala indica qual é a proporção entre a medida representada e
a real.
-A medida dos eletrodutos que descem até as caixas são determinados descontando da
medida do pé direito mais a espessura da laje da residência a altura em que a caixa está
instalada.
-A medida dos eletrodutos que sobem até as caixas são determinados somando a medida
da altura da caixa mais a espessura do contrapiso.




7) Realize um levantamento de material para o caso de precisar refazer toda a instalação elétrica
de sua casa, em especial os seguintes itens:
a) Eletrodutos;
b) Fiação;
c) Caixas;
d) Tomadas;
e) Interruptores;
Montar uma tabela conforme demonstrado na página 118 do manual PROCOBRE.
R:

 Preço R$
Lista de matérias quantidade unidade total
Condutores (metro)
Proteção 10 mm² 10 3,60 36,00
Fase 10 mm² 10 3,60 36,00
Neutro 10 mm² 10 3,60 36,00
Proteção 6 mm² 20 2,00 40,00
Fase 6 mm² 20 2,00 40,00
Neutro 6 mm² 20 2,00 40,00
Proteção 2,5 mm² 60 1,10 66,00
Fase 2,5 mm² 80 1,10 88,00
Neutro 2,5 mm² 70 1,10 77,00
Retorno 2,5 mm² 30 1,10 33,00
 Eletroduto corrugado (metro)
20 mm 60 1,80 108,00
25 mm 25 2,50 62,50
 Outros componentes da distribuição (unidade)
Caixa 4" x 2" 25 1,00 25,00

Instalações Elétricas - ELE
Tomada 2 P + T 17 6,00 102,00
Interruptor simples 1 4,10 4,10
Interruptor duplo 1 17,00 17,00
Interruptor simples com tomada 4 15,00 60,00
Interruptor duplo com tomada 2 22,00 44,00
 Total R$ 914,60
