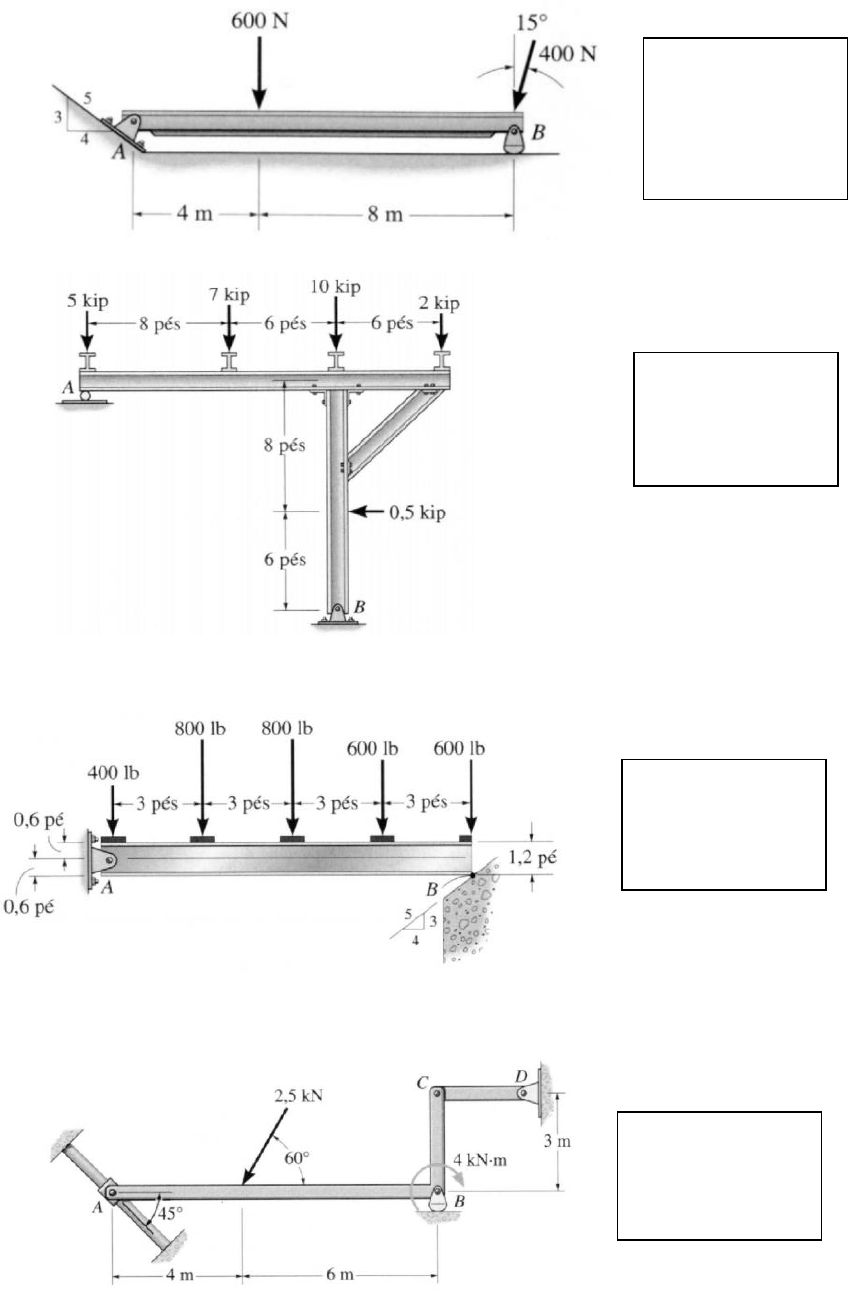

Lista de Exercícios – Revisão da 2ª avaliação de Mecânica Geral 1) Determine a intensidade das reações na viga em A e B. Despreze a espessura da viga. 2) Determine as reações nos apoios em A e B da estrutura. 3) Determine as reações de apoio da viga em A e B. 4) Determine as reações de apoio em A, B e C. A barra ABC é sustentada por um colar deslizante sem atrito em A, por um rolete em B e por uma haste curta CD. Gabarito: 𝐵𝑦 = 586,37 N 𝐴𝑥 = 103, 53 N 𝐴𝑦 = 400 N 𝐹𝐴 = 413 𝑁 Gabarito: 𝐵𝑥 = 0,5 kip 𝐵𝑦 = 16,6 kip 𝐴𝑦 = 7,36 kip Gabarito: 𝐴𝑥 = 1,2 kip 𝐴𝑦 = 1,49 kip 𝑁𝐵 = 2.14 kip Gabarito: 𝑁𝐴 = 1,06 kN 𝑁𝐵 = 1,42 kN 𝐹𝐶𝐷 = 0,501 kN 5) Determine as reações no pino em A e no rolete em B da viga. 6) A rampa de um navio tem peso de 200 lb e o centro de gravidade em G. Determine a força do cabo em CD necessária para apenas iniciar o levantamento da rampa (isto é, apenas suficiente para que a reação em B seja nula). Determine também os componentes horizontal e vertical da força na articula (pino) em A. 7) Determine a força no cabo e os componentes horizontal e vertical da reação do pino em A. A polia em D é sem atrito e o cilindro pesa 80 lb. Gabarito: 𝐴𝑥 = 192 N 𝐴𝑦 = 180 N 𝐵𝑦 = 641.67 N Gabarito: 𝐴𝑥 = 97,4 lb 𝐴𝑦 = 31,2 lb 𝐹𝐶𝐷 = 194,9 lb Gabarito: 𝐴𝑥 = 33,4 lb 𝐴𝑦 = 61,3 lb 𝑇 = 74,6 lb 8) A armação de tubos sustentada as cargas verticais mostradas na figura. Determine os componentes de reação na junta esférica A e a tensão nos cabos de sustentação BC e BD. 9) A lança AC é apoiada em A por uma junta esférica e por dois cabos BDC e CE. O cabo BDC é contínuo e passa pela polia em D. Calcule a força nos cabos e os componentes de reação x, y, z em A, se o engradado tem peso de 80 lb. Gabarito: 𝐴𝑥 = 0 kN 𝐴𝑦 = 11,3 kN 𝐴𝑧 = 15,7 kN 𝑇𝐵𝐶 = 𝑇𝐵𝐷 = 17 kN Gabarito: 𝐴𝑥 = 19,4 lb 𝐴𝑦 = 192 lb 𝐴𝑧 = 25,8 lb 𝑇𝐵𝐷𝐶 = 63 lb 𝑇𝐶𝐸 = 110 lb 10) Determine os componentes de reação x, y, z na parede fixa A. A força de 15 N é paralela ao eixo z e a força de 200 N é paralela ao eixo y. 11) Utilizando o método dos nós, determine a força em cada elemento da treliça mostrada na figura. Indique se os elementos estão sob tração ou compressão. Considere que 𝑃1 = 800 lb e 𝑃2 = 0 lb. 12) Utilizando o método dos nós, determine a força em cada elemento da treliça e indique se esses elementos estão sob tração ou compressão. Considere P = 8 kN. Gabarito: 𝐴𝑥 = 0 N 𝐴𝑦 = 200 N 𝐴𝑧 = 150 N (𝑀𝐴)𝑥 = 100 N.m (𝑀𝐴)𝑦 = 0 N.m (𝑀𝐴)𝑥 = 500 N.m Gabarito: 𝐹𝐴𝐷 = 1.13 kip (C) 𝐹𝐴𝐵 = 800 lb (T) 𝐹𝐵𝐷 = 0 lb 𝐹𝐵𝐶 = 800 lb (T) 𝐹𝐷𝐶 = 1.13 kip (T) 𝐹𝐷𝐸 = 1.60 kip (C) Gabarito: 𝐹𝐸𝐴 = 4,62 kN (C) 𝐹𝐵𝐸 = 9,24 kN (C) 𝐹𝐵𝐴 = 9,24 kN (T) 𝐹𝐶𝐸 = 9,24 kN (C) 𝐹𝐶𝐵 = 9,24 kN (T) 𝐹𝐷𝐶 = 9,24 kN (T) 𝐹𝐷𝐸 = 4,62 kN (C) 13) Utilizando o método das seções, determine as forças nos elementos BC, HC e HG para a treliça da ponte e indique se os elementos estão sob tração ou compressão. 14) Utilizando o método das seções, determine as forças nos elementos BG, HG e BC da treliça e indique se eles estão sob tração ou compressão. 15) Determine as forças em cada um dos elementos da treliça espacial e indique se eles estão sob tração ou compressão. A treliça é apoiada por uma junta esférica em A, B e E. Considere que F = {-200i + 400j}N. 16) A viga composta é fixada em A e apoiada por roletes em B e C. Existem articulações (pinos) em D e em E. Determine as reações nos apoios. Gabarito: 𝐹𝐻𝐺 = 29,0 kN (C) 𝐹𝐵𝐶 = 20,5 kN (T) 𝐹𝐻𝐶 = 12,0 kN (T) Gabarito: 𝐹𝐻𝐺 = 10,1 kN (C) 𝐹𝐵𝐶 = 8,0 kN (T) 𝐹𝐵𝐶 = 1,8 kN (T) Gabarito: 𝐹𝐴𝐷 = 343 N (T) 𝐹𝐵𝐷 = 186 N (T) 𝐹𝐶𝐷 = 387 N (C) 𝐹𝐵𝐶 = 148 N (T) 𝐹𝐸𝐶 = 285 N (C) 𝐹𝐴𝐶 = 221 N (T) Gabarito: 𝐶𝑦 = 0 kN 𝐵𝑦 = 7,5 kN 𝑀𝐴 = 30,0 kN.m 𝐴𝑦 = 5,0 kN 𝐴𝑥 = 0 kN 17) A viga composta é apoiada por pinos em C e por roletes em A e B. Existe uma articulação (pino) em D. Determine as reações nos apoios. Despreze a espessura da viga. 18) Determine os componentes horizontais e verticais das forças nos pinos A e C. 19) Determine a força normal, a força cisalhante e o momento em uma seção que passa pelo ponto C. Suponha que o apoio em A possa ser considerado como um pino e B como um rolete. 20) A viga AB cederá se o momento interno máximo em D atingir o valor de 800 N.m ou a força normal no elemento BC for de 1500 N. Determine a maior carga w que pode ser sustentada pela viga. Gabarito: 𝐶𝑦 = 2,93 kip 𝐶𝑥 = 9,20 kip 𝐵𝑦 = 8,54 kip 𝐴𝑦 = 9,59 kip Gabarito: 𝐶𝑦 = 34,4 lb 𝐶𝑥 = 16,7 lb 𝐵𝑦 = 66,7 lb 𝐴𝑦 = 15,6 lb Gabarito: 𝑁𝐶 = 0 kip 𝑉𝐶 = 0,5 kip 𝑀𝑐 = 3,6 kip.pé Gabarito: 𝑤 = 100 N/m 21) Determine as forças internas normal e de cisalhamento e o momento fletor no ponto C. 22) Determine a força normal, a força de cisalhamento e o momento fletor na seção que passa pelo ponto D da estrutura de dois elementos. 23) Desenhe os digramas de forças cisalhantes e de momentos fletores para a viga mostrada na figura. 24) Trace os diagramas de forças de cisalhamento e de momentos fletores para a viga. Considere que P = 600 lb, a = 5 pés e b = 7 pés. Gabarito: 𝑁𝐶 = 20,0 kN 𝑉𝐶 = 70,6 kN 𝑀𝑐 = 302 kN.m Gabarito: 𝑁𝐷 = 2,4 kN 𝑉𝐷 = 50,0 N 𝑀𝐷 = 1,35 kN.m 25) Trace os digramas de forças de cisalhamento e de momentos fletores para a viga em balanço. 26) Trace o digrama de forças de cisalhamento e de momentos fletores para a viga. 27) Trace os diagramas de forças de cisalhamento e de momento fletores para a viga. 28) Trace os diagramas de forças de cisalhamento e de momentos fletores para a viga.
