FA972 – DRENAGEM DE SOLOS AGRÍCOLAS
Movimento de água no solo 26-03-2019 GABARITO
Aluno 1:________________________________________________________ RA:____________
Aluno 2:________________________________________________________ RA:____________

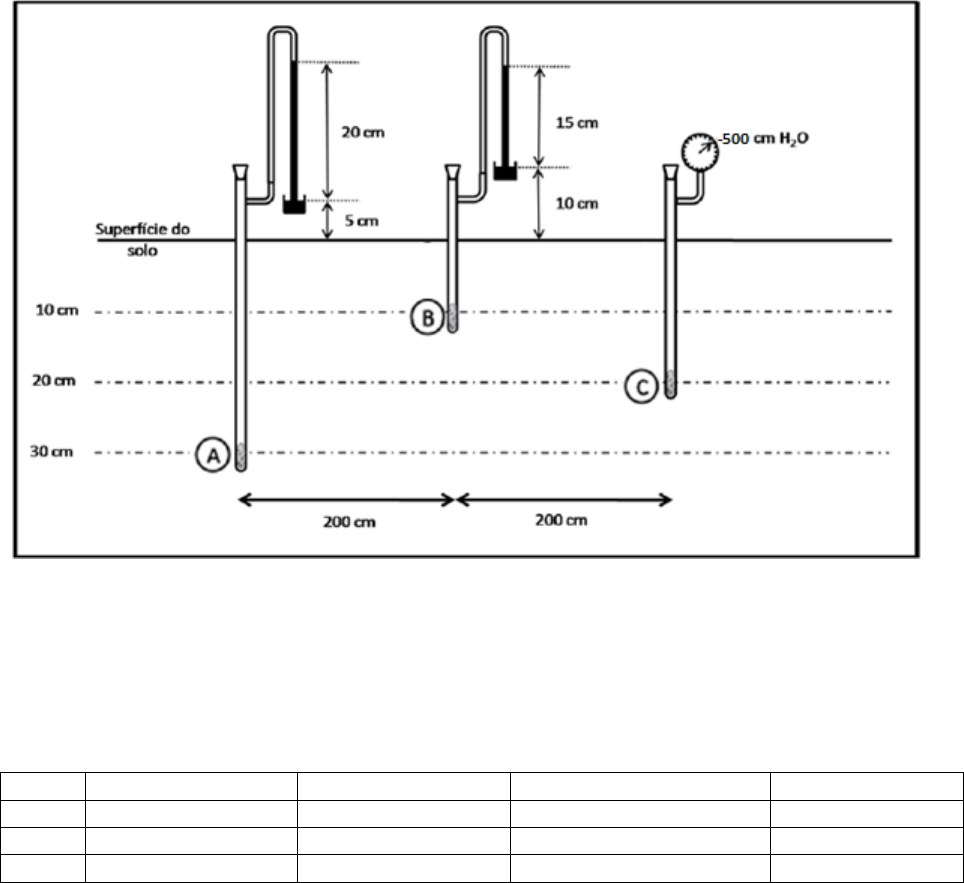

A fim de conhecer sentido do fluxo de água entre os pontos A, B e C foram instalados dois
tensiômetros de mercúrio e um de vacuômetro/tensímetro no solo conforme a ilustração abaixo.

Obs.: Utilize o verso da folha para os cálculos e indique os valores finais nos espaços indicados
nas tabelas.



1) Calcule o potencial total de água no solo nos pontos A, B e C e indique o sentido do fluxo de água.
Utilize a equação dos tensiômetros de mercúrio para o cálculo do potencial matricial (Ψm) = - 12,6h +
h1 + h2, onde h é a altura do nível de mercúrio no tensiômetro, h1 é a altura do nível do mercúrio em
relação à superfície do solo e h2 é a altura da superfície do solo até a cápsula do tensiômetro. Para o
cálculo do potencial gravitacional, considerar a superfície do solo como referência. Expressar os
resultados com suas respectivas unidades.

Pontos Potencial Matricial Potencial de pressão Potencial Gravitacional Potencial Total
A - 217 cm H2O 0 - 30 cm H2O - 247 cm H2O
B - 169 cm H2O 0 - 10 cm H2O - 179 cm H2O
C - 500 cm H2O 0 - 20 cm H2O - 520 cm H2O

Considerando a superfície do solo como referência para o cálculo do potencial gravitacional, temos:
Potencial Gravitacional A = -30 cm H2O
Potencial Gravitacional B = -10 cm H2O
Potencial Gravitacional C = -20 cm H2O

Potencial Matricial A = -12,6*20 + 5 + 30 = -217 cm H2O
Potencial Matricial B = -12,6*15 + 10 + 10 = -169 cm H2O
Potencial Matricial C = -500 cm H2O

Potencial de pressão
O potencial de pressão é nulo, pois não existe carga hidráulica. Logo, para este caso, o potencial total é
o valor do potencial matricial somado ao valor do potencial gravitacional

Potencial Total
Potencial Total em A = - 247 cm H2O
Potencial Total em B = - 179 cm H2O
Potencial Total em C = - 520 cm H2O


Sentido do fluxo de água: Potencial total em B > Pot. total em A > Pot. total em C. Logo, o sentido do
fluxo é de B para A para C.
OBS: Neste caso a relação de grandeza do potencial matricial é a mesma do potencial total, desta
forma podemos utilizar um ou outro para verificar o movimento de água entre os pontos A, B e C.

2) Determine a umidade do solo em cada ponto de acordo com o potencial matricial calculado. Utilize a
equação que relaciona o conteúdo de água no solo em função do potencial matricial.



onde θ é a umidade volumétrica (cm³ cm-3) e Ψ o potencial mátrico do solo, em módulo.


Ponto A B C
Umidade (cm³/cm³) 0,43 cm3/cm³ 0,44 cm3/cm³ 0,39 cm3/cm³
Utilize duas casas decimais.

3) Baseado nos valores de umidade, calcule a condutividade hidráulica do solo nos pontos A, B e C.
Lembre-se: a condutividade hidráulica K do solo (cm dia-1) é função da umidade no ponto ϴ (cm3
cm-3) e da umidade na condição de saturação ϴ0 (cm3 cm-3). Utilize a equação dada na questão 2
para o cálculo de ϴ0.
K θ = 13,10 e16,8(θ- θ0)

K (A) = 13,10*e^(16,8*(0,43-0,55)) = 1,74 cm.dia-1
K (B) = 13,10*e^(16,8*(0,44-0,55)) = 2,06 cm.dia-1
K (C) = 13,10*e^(16,8*(0,39-0,55)) = 0,89 cm.dia-1

Pontos A B C
K (cm.dia-1) 1,74 2,06 0,89


4) Utilizando a equação de Darcy, determine o valor do fluxo médio entre os pontos A > B; A > C; B e
C.

Onde:
q = fluxo médio, cm.dia-1
K(𝜃) = condutividade hidráulica média, cm.dia-1 Δℎ = variação do potencial total entre os pontos, cm.
L = distância entre os pontos, cm.

Fluxo L (cm) Fluxo Kmédio (cm.dia-1) Fluxo q (cm.dia-1)
A-B 200,998 A-B 1,90 A-B 0,64
A-C 400,125 A-C 1,32 C-A 0,90
B-C 200,25 B-C 1,48 C-B 2,52


- Cálculo da distância entre os pontos (L):
L (A-B) = 2002 +202 = 200,998 cm
L (A-C) = 4002 +102 = 400,125 cm
L (B-C) = 2002 +102 = 200,25 cm

- Cálculo da condutividade hidráulica média (cm dia-1) entre os pontos:

Kmédio (A-B) =
1,74 + 2,06
2
 = 1,90 cm dia-1

Kmédio (A-C) =
1,74 + 0,89
2
 = 1,32 cm dia-1

Kmédio (B-C) =
2,06 + 0,89
2
 = 1,48 cm dia-1

- Cálculo do fluxo médio (cm dia-1):

q (A-B) = −1,90 (-247-(-179))200,998 = 0,64 cm dia-1

q (C-A) = −1,32 (-520-(-247))400,125 = 0,90 cm dia-1

q (C-B) = -1,48
(-520-(-179))
200,25 = 2,52 cm dia
-1


Obs: Colocou-se A-B, C-A e C-B pois considera-se no cálculo do delta que o potencial mais negativo
seria o final e o menos negativo, o inicial. Desta forma, por exemplo, sendo C mais negativo que A,
calcula-se como C o ponto final, pois é para ele que o fluxo de água se direciona.
