Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Cornélio Procópio

Professor: José Aparecido Lopes Júnior
Aluno:______________________________________R.A__________
Data:___/_____/____ Turma:___________



I APS –

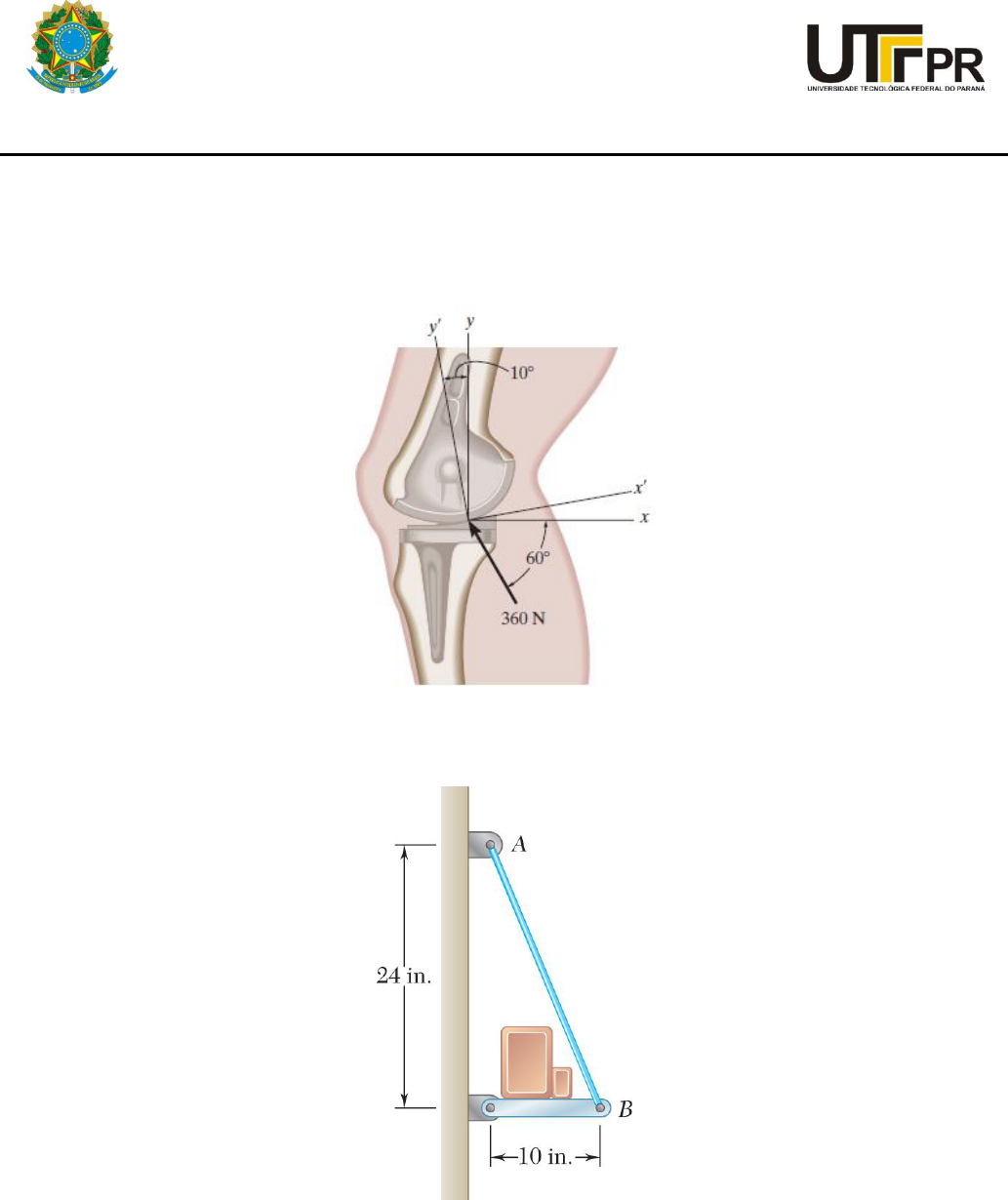

1. O dispositivo é usado para a substituição cirúrgica da articulação do joelho. Se a força
que atua ao longo da perna é 360 N, determine suas componentes ao longo dos eixos x’
e y.

Fy = 343,508 N e Fx’ = -182,776 N

2. A tração no cabo de suporte AB é 65 lb. Determine as componentes vertical e horizontal
da força que atuam no pino em A.


Ax = -25 lb Ay = 60 lb

3. O cilindro hidráulico GE exerce no membro DF uma força P direcionada ao longo da
linha GE. Sabendo que P deve ter uma componente perpendicular de 600 N em DF,
determine a intensidade de P e sua componente paralela a DF.


P = 1200 N PDF = 1039,23 N

4. Um barco à vela não consegue movimentar-se diretamente contra o vento, mas deve
efetuar movimentos laterais sucessivos, em que o barco se desloca da boia A para a boia
B, a 5 km de distância uma da outra. Qual a distância adicional ΔL, além dos 5 km, que
o barco deve percorrer para ir de A para B.


ΔL = 406 m

5. Um estilingue está pronto para ser acionado. Se a tira de borracha necessitar de 0,5
N/mm para seu alongamento, qual a força que ela exercerá sobre a mão do atirador. O
comprimento total indeformado da tira de borracha é de 125 mm.



R = 277,2 N

6. A força normal de reação, N, e a força tangencial de atrito, F, atuam no pneu de um
carro com tração dianteira, como mostrado. Expresse a resultante R dessas duas forças
em termos dos vetores unitários: (a) i e j ao longo dos eixos x-y; (b) c e d ao longo dos
eixos n-t mostrados.



a) Fr = (153,44 i + 972,85 j) lb
b) Fr = (400 d + 900 c) lb

7. Determine (a) a resultante R das duas forças aplicadas no suporte ao de x’ e y’, bem
como sua direção e (b) escreva R em termos dos vetores unitários ao longo dos eixos x
e y mostrados.


(a) FR = 260,248 N e θ = 50,04º
(b) FR = (88,830i + 244,619j) N

8. Os cabos GA e GB são partes de um sistema de cabos que suportam duas torres de
transmissão de rádio. Quais são os valores dos comprimentos de GA e GB e do ângulo
α entre eles.


9. O ângulo entre cada mola AB e AC e o poste DA é 30º. Sabendo que a tração é 50 lb na
mola AB e 40 lb, determine a intensidade e direção da resultante da força exercida pelas
molas no poste em A.


R = 82,2 lb α = 87,1º β = 161,5 º γ = 71,7º

10. Na tentativa de mover-se através de uma superfície gelada escorregadia, um homem de
175 lb usa duas cordas AB e AC. Sabendo que a força exercida no homem pela
superfície gelada é perpendicular a essa superfície. Determine a tração em cada cabo.



TAB = 30,8 lb TAC = 62,5 lb N = 144,2 lb

11. Os cursores A e B são conectados por um fio de comprimento de 525 mm e podem
deslizar livremente, sem atrito, sobre as hastes. Se a força P = (341 N)j é aplicada ao
colar A, determine (a) a força no fio quando y = 155 mm e (b) a intensidade da força Q
requerida para manter o equilíbrio do sistema.


TAB = 1,155 kN Q = 1,012 kN

12. Uma caixa de 200 kg deve ser apoiada pelo arranjo de corda e polia mostrado.
Determine a magnitude e a direção da força P que deve ser exercida na extremidade
livre da corda para manter o equilíbrio.

P = 724 N
13. O comprimento não esticado da mola AB é de 3 m. Se o bloco é mantida na posição de
equilíbrio mostrada, determine a massa do bloco em D.


M = 8,56 kg
14. A cabine de um teleférico é suspensa por um conjunto de rodas que podem rolar
livremente sobre o cabo de suporte ACB e está sendo puxada a uma velocidade
constante pelo cabo DE. Sabendo que α = 40º e β = 35º, que o peso combinado da
cabine, seu sistema de suporte e seus passageiros é 24,8 KN, e considerando que a
tração no cabo DF é desprezível, determine a tração (a) no cabo de suporte ACB e (b)
no cabo de tração DE.

(a) TACB = 218 KN (b) TDE = 15,1 KN
15. Um reator nuclear tem um peso de 500.103 lb. Determinar a força de compressão
horizontal que o barra de extensão AB exerce no ponto A e a força que cada segmento
CA e AD exercem sobre este ponto, enquanto o vaso é içado para cima a uma
velocidade constante.

 FCA = 500.10
3 lb FAB = 433.10
3 lb FAD = 250.10
3 lb

16. Um modelo para a trava de uma pasta é mostrado. A mola AB tem rigidez k = 3 N/cm e
6 cm de comprimento quando indeformada.

(a) Determine a força F necessária para começar a fechar a trava a partir da posição aberta
mostrada.
(b) Determine a força F necessária para começar a abrir a trava a partir da posição fechada
onde o elemento BC está horizontal.
