Aula 2 - luminotecnia

Prévia do material em texto

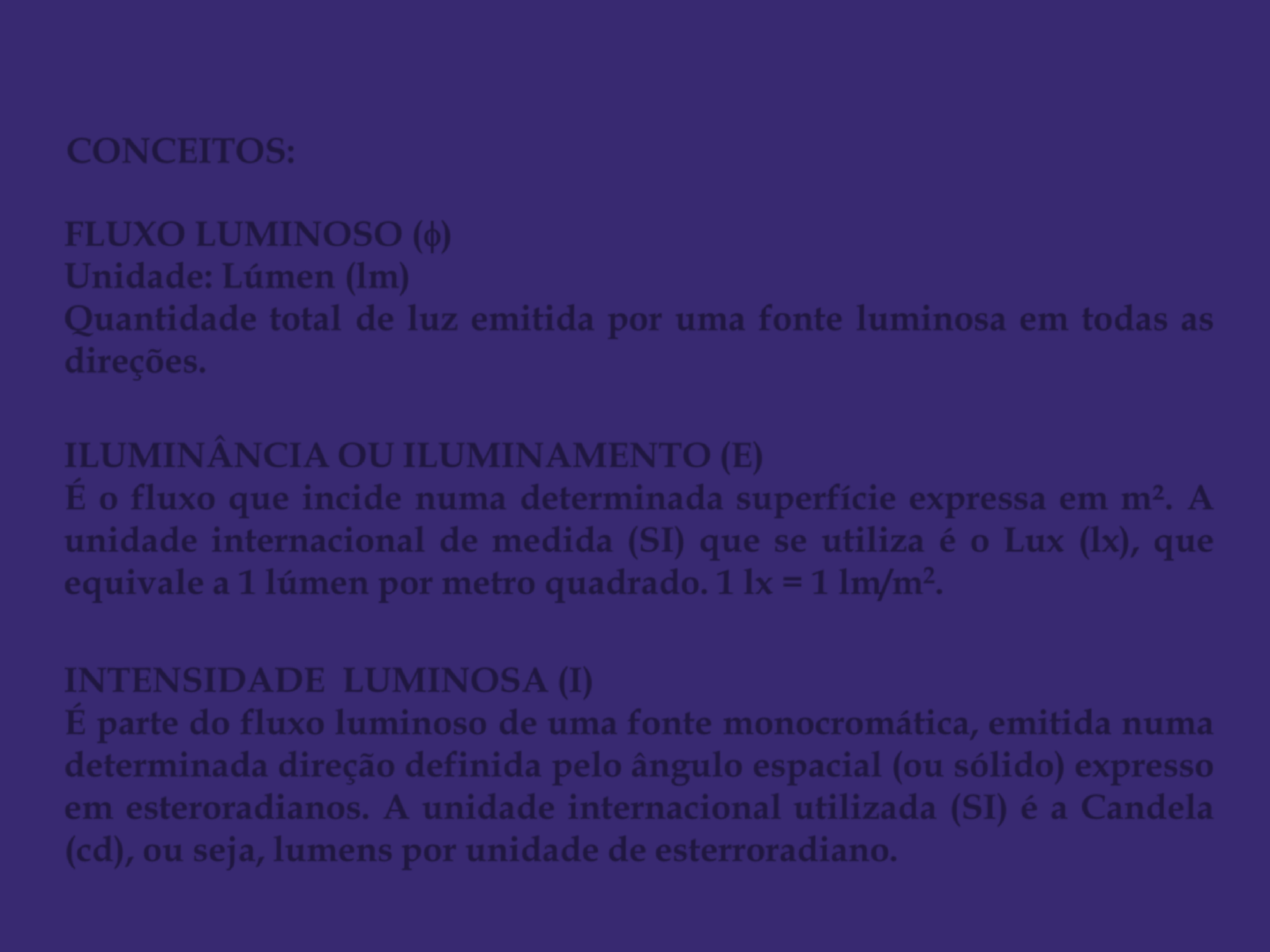

CONCEITOS:
FLUXO LUMINOSO ()
Unidade: Lúmen (lm)
Quantidade total de luz emitida por uma fonte luminosa em todas as
direções.
ILUMINÂNCIA OU ILUMINAMENTO (E)
É o fluxo que incide numa determinada superfície expressa em m². A
unidade internacional de medida (SI) que se utiliza é o Lux (lx), que
equivale a 1 lúmen por metro quadrado. 1 lx = 1 lm/m2.
INTENSIDADE LUMINOSA (I)
É parte do fluxo luminoso de uma fonte monocromática, emitida numa
determinada direção definida pelo ângulo espacial (ou sólido) expresso
em esteroradianos. A unidade internacional utilizada (SI) é a Candela
(cd), ou seja, lumens por unidade de esterroradiano.
EQUIVALÊNCIAS:
1 vela (candela) = 12,6 lúmens
1 lux = 1 lúmen por metro quadrado
10,76 lux = 1 FC (footcandle).
1 lâmpada incandescente de 100W, numa superfície de 9 m2 = 100 lux
Luz do luar = 1 lux
Vela a 30cm de distância = 10 lux
Vela a 5cm de distância = 100 lux
Isqueiro a 30cm de distância = 15 lux
Flash comum a 1 metro de distância = 250 lux
Dia claro, uma hora após o pôr do Sol = 1000 lux
Dia nublado, uma hora depois do nascer do Sol = 2000 lux
Refletores de uma sala cirúrgica = 10.000 lux
Dia nublado às 10 horas da manhã = 25.000 lux
Luz do Sol em dia claro = 100.000 lux
EFICIÊNCIA LUMINOSA ():
É a relação entre o fluxo luminoso emitido e a potência consumida
pela lâmpada. Indica a eficiência na conversão da energia em luz
visível. Quanto maior o fluxo luminoso emitido por unidade de
potência (W), mais eficiente é a lâmpada.
Lâmpada incandescente = 10 a 15 lm/w
Lâmpada halógena = 15 a 25 lm/w
Lâmpada fluorescente compacta = 60 a 80 lm/w
Lâmpada de mercúrio a alta pressão = 50 a 90 lm/w
Lâmpada fluorescente tubular = 60 a 100 lm/w
LED´s = 85 a 98 lm/w
Lâmpada de sódio em baixa pressão = 150 a 200 lm/w
CÁLCULO LUMINOTÉCNICO:
De acordo com as normas da ABNT (NBR 5413), cada ambiente requer
um determinado nível de iluminância (E) ideal, estabelecido de acordo
com as atividades a serem ali desenvolvidas, segundo a tabela abaixo:
O procedimento é o seguinte:
a) analisar cada característica para determinar o seu peso (-1, 0 ou +1);
b) somar os três valores encontrados, algebricamente, considerando o
sinal;
c) usar:
 a iluminância inferior do grupo, quando o valor total for igual a -2
ou -3;
 a iluminância superior, quando a soma for +2 ou +3;
 e a iluminância média, nos outros casos.
A maioria das tarefas visuais apresenta pelo menos média precisão.
ALGUNS NIVEIS DE ILUMINÂNCIA RECOMENDÁVEIS PARA
INTERIORES (E) – Exemplificação da Norma NBR 5413
COEFICIENTE DE REFLEXÃO DE ALGUNS MATERIAIS E CORES (R)
Por cores
Branco: 75 a 85%
Marfim: 63 a 80%
Creme: 56 a 72%
Amarelo claro: 64 a 75%
Marrom: 17 a 41%
Verde claro: 50 a 65%
Rosa: 50 a 58 %
Por materiais
Rocha: 60%
Tijolos: 5 a 25%
Cimento: 15 a 40%
Madeira clara: 40%
Madeira escura: 15 a 20%
Azulejos brancos: 60 a 75%
Gesso: 80%
ÍNDICE DO LOCAL (K)
Branco Claro Médio Escuro
Teto 80% 70% 50% 30%
Parede 50% 30% 10%
Piso 30% 10%
FATOR DE MANUTENÇÃO (FM)
AMBIENTE LIMPO MÉDIO SUJO
FATOR DE
MANUTENÇÃO (FM)
0,8 0,7 0,6
FATOR DE UTILIZAÇÃO (FU)
PROCEDIMENTO DE CÁLCULO:
APÓS A ESCOLHA DAS LÂMPADAS E LUMINÁRIAS A SEREM
UTILIZADAS, DETERMINAMOS O NÚMERO DE LUMINÁRIAS
PELA EXPRESSÃO:
Onde:
E = iluminância desejada
S = área do local
 = fluxo da luminária (fluxo luminoso da lâmpada*  quantidade de
lâmpadas por luminária).
*Dados do fabricante
FU = fator de utilização (tabela)
FM = fator de manutenção (tabela)
ALGUMAS ESPECIFICAÇÕES DE LÂMPADAS E LUMINÁRIAS
DISTRIBUIÇÃO DAS LUMINÁRIAS:
A distribuição de luminárias varia de acordo com a função do espaço,
o layout do mobiliário, a tarefa a ser desempenhada, dentre outros
fatores. No geral, a distribuição de luminárias é dada de modo
uniforme no interior do ambiente. Para tanto, recomenda-se que
a distância “a” ou “b” entre as luminárias (eixo a eixo) seja o dobro
da distancia entre estas e as paredes laterais.
As seguintes fórmulas podem ser empregadas para obter uma
distribuição de luz uniforme no interior do ambiente:
para quantidade de luminárias no comprimento (c)
para quantidade de luminárias na largura (l)
EXERCÍCIO:
Vamos determinar o nº. de luminárias para um cômodo residencial com
dimensões 3,60 m  4,00 m e características:
Refletância:
Teto: claro
Parede: médio
Piso: escuro
Fator de manutenção:
Ambiente limpo
Tipo de lâmpada/luminária:
Lâmpada fluorescente tubular 2TLD – 32W
Luminária de sobrepor branca com aletas refletoras
