ARMADURAS PARA SAPATAS
 MÉTODO BIELAS E TIRANTES
Professor: Rogério Gomes Jorge
Fundações
MÉTODO DAS BIELAS E TIRANTES
Tx=
𝑃 𝐴−𝑎𝑝
8𝑑

As=
𝑓∙𝑇𝑥
𝑓𝑦𝑑

Alonso(2010)
2
Professor: Rogério Gomes Jorge
Fundações
ARMADURA PRINCIPAL
DETERMINAÇÃO DA ALTURA DA SAPATA
COMPRIMENTO DE ANCORAGEM NECESSÁRIO ÀS BARRAS LONGITUDINAIS DO PILAR
Necessário que a sapata tenha altura suficiente
para que as forças nas armaduras do pilar sejam
transferidas ao concreto da fundação.
onde lb é o comprimento de ancoragem das barras do pilar e c é o cobrimento 3
Professor: Rogério Gomes Jorge
Fundações

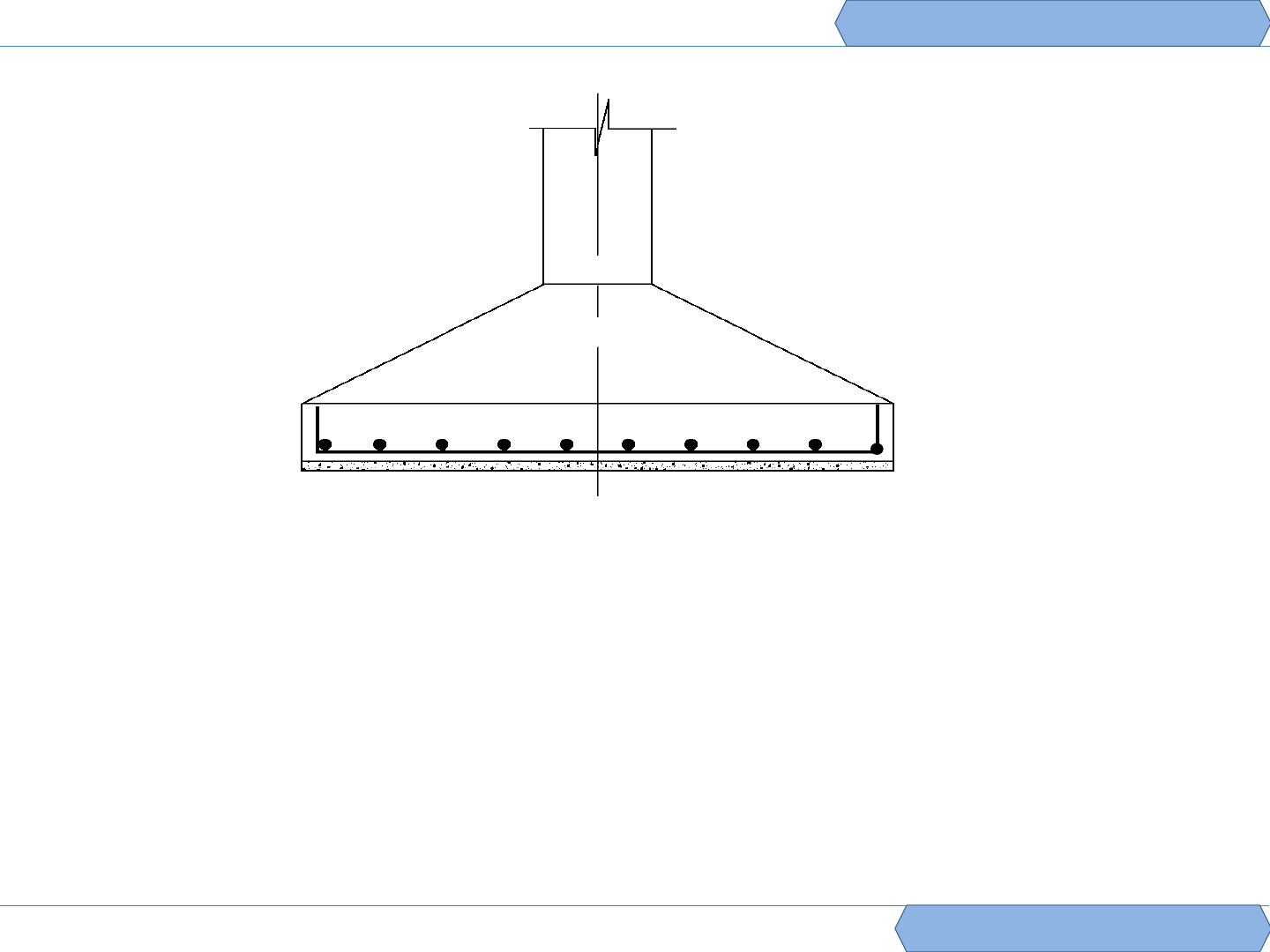

 A NBR 6118 (22.6.4.1.1) diz: “A armadura de flexão deve ser uniformemente
distribuída ao longo da largura da sapata, estendendo-se integralmente de face a
face da sapata e terminando em gancho nas duas extremidades.”
 Alguns Autores adotam o critério de verificar a armadura mínima As,min=0,15%xAc.
10 cm ≤ e ≤ 20 cm.
DISTRIBUIÇÃO DAS ARMADURAS
4
Professor: Rogério Gomes Jorge
Fundações
Fonte: ABNT NBR 7480/2007 - Aço destinado a armaduras para estruturas de concreto armado — Especificação 5
Professor: Rogério Gomes Jorge
Fundações
EXERCÍCIO 1
Dimensionar uma Sapata para um pilar com
seção 30x30cm o qual esta submetido a um
esforço normal de compressão igual a 650kN.
Considerar cota de apoio -2m; Fck 25MPa;
CA-50 (fyd = 43,50 kN/cm2); Armaduras do
piar 12,5mm. Utilizar os dados do SPT
conforma a Figura 01.
Figura 01
6
Professor: Rogério Gomes Jorge
Fundações
REFERÊNCIAS BÁSICAS

ALONSO, Urbano Rodriguez. EXERCICIOS DE FUNDACOES. 2. ed. Sao Paulo Blucher
2010.

REBELLO, Yopanan Conrado Pereira. FUNDACOES: guia pratico de projeto, execução e
dimensionamento. São Paulo Zigurate 2008. 239 p

HACHICH, Waldemar (Ed) et al. FUNDAÇÕES: teoria e pratica.– Editora PINI Ltda. São
Paulo – 1998.
