LISTA DE EXERCÍCIOS 02













UNIVERSIDADE DO ESTADO DE SANTA CATARINA
Centro de Educação Superior da Foz do Itajaí
Engenharia de Petróleo
Disciplina: RESISTÊNCIA DOS MATERIAIS
Semestre: 2019/02

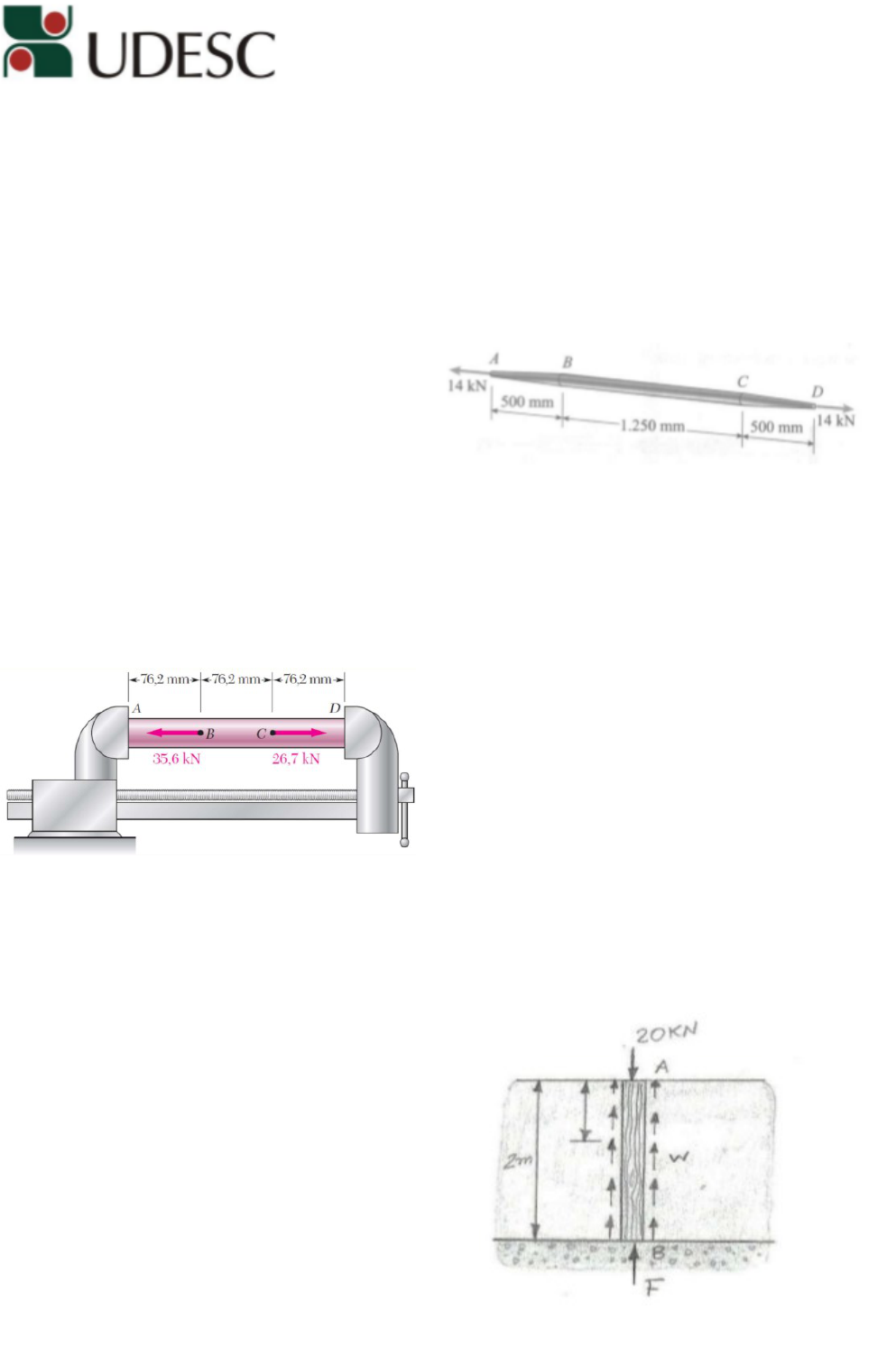

1) Calcule o alongamento de uma barra de
cobre de seção transversal circular
sólida com extremidades filadas quando
ela é alongada por cargas axiais de
magnitude 14 kN. O comprimento dos
segmentos externos é de 500 mm e o
comprimento do segmento cilíndrico do
meio é 1250mm. Os diâmetros nas
seções transversais A, B, C e D são 12,
24, 24 e 12 mm, respectivamente, e o
módulo de elasticidade é de 120 GPa.
2) Um tubo de aço (E = 200 GPa) com
diâmetro externo de 31,8 mm e espessura
de 3,18 mm é colocado em um torno de
bancada ajustado de maneira que as
mandíbulas apenas toquem as
extremidades do tubo, sem exercerem
nenhuma pressão sobre. As duas forças
mostradas na figura são então aplicadas
ao tubo. Após aplicar essas forças, o torno
de bancada é ajustado para diminuir a
distância entre suas mandíbulas em 0,2
mm. Determine (a) as forças aplicadas
pelo torno de bancada no tubo em A e D e
(b) a variação do comprimento da parte BC
do tubo.
3) O poste é feito de abeto Douglas e tem
diâmetro de 60 mm. Se estiver sujeito a
uma carga 20 kN e o solo proporcionar
resistência ao atrito uniformemente
distribuído ao longo do comprimento do
poste e variar linearmente de w = 0 em y =
0 a w = 3 kN/m em y = 2 m, determine a
força F em sua parte inferior necessária
para haver equilíbrio. Calcule também
qual é o deslocamento da parte superior
do poste, A, em relação à sua parte
inferior, B. Despreze o peso do poste.










4) A haste central CD do conjunto é
aquecida de T1 = 30°C até T2 =
180°C por resistência elétrica. As
duas hastes AB e EF situadas nas
extremidades também são
aquecidas de T1 = 30°C até T2 =
50°C. Na temperatura mais baixa,
T1, a folga entre C e a barra rígida
é 0,7 mm. Determine a força nas
hastes AB e EF provocada pelo
aumento na temperatura. As
hastes AB e EF são feitas de aço e
cada um tem área de seção
transversal de 125 mm². CD é
feita de alumínio e tem área de
seção transversal de 375 mm².
Eaço = 200 GPa, Eal = 70 GPa, αaço =
12(10-6)/°C e αal = 23(10-6)/°C.
5) Os dois segmentos de haste circular, um
de alumínio e outro de cobre, estão
presos às paredes rígidas de modo tal
que há uma folga de 0,2 mm entre eles
quando T1 = 15ºC. Cada haste tem
diâmetro de 30 mm, αal = 24x10-6 ºC-1, Eal
= 70 GPa, αcobre = 17x10-6 ºC-1, Ecobre = 126
GPa. Determine a tensão normal média
em cada haste se T2 = 150ºC








6) A barra rígida CDE está ligada a um
pino com apoio em E e apoiada sobre
o cilindro BD de latão, com 300 mm
de diâmetro. Uma barra de aço AC
com diâmetro de 22mm parra
através de um furo na barra e está
presa por uma porca que está
ajustada quando a temperatura do
conjunto todo é 20 ºC. A
temperatura do cilindro de latão é
então elevada para 50 ºC enquanto a
barra de aço permanece a 20 ºC.
Supondo que não havia tensões
presentes antes da variação da
temperatura, determine: (a) a
tensão no cilindro; (b) o
deslocamento da porca; (c) a
alteração no diâmetro da barra de
aço. Dados: Eaço = 200 GPa, Elatão =
105 GPa, αaço = 11,7x10-6 ºC-1, αlatão
= 20,9 x 10-6 ºC-1, νaço = 0,3.
7) Os tubos de alumínio e de aço ilustrados na figura estão
engastados nos suportes rígidos nas extremidades A e B e a uma
placa rígida C em suas junções. O tubo de alumínio é duas vezes
mais comprido que o tubo de aço. Duas cargas P, iguais e
simetricamente posicionadas, agem na placa em C. Calcule as
tensões axiais nos tubos de alumínio e aço, sabendo que: P = 50
kN, área da seção transversal do tubo de alumínio Aal = 6000 mm2,
área de seção transversal do tubo de aço Aaço = 600 mm2 e
módulos de elasticidade Eal = 70 GPa e Eaço = 200 GPa.





8) Uma luva de latão (S) envolve um parafuso de aço B, e a porca está apertada apenas para
acomodação (ou seja, não comprime a luva). O parafuso tem um diâmetro dB = 25mm, e a
luva tem diâmetros interno e externo d1 = 26 mm e d2 = 36 mm, respectivamente. Sabendo
que os coeficientes de dilatação do latão e do aço são 21x10-6 ºC-1 e 10x10-6 ºC-1,
respectivamente, e os módulos de elasticidade são Eaço = 200 GPa e Elatão = 100 GPa, qual a
variação de temperatura necessária ao conjunto para produzir uma tensão de compressão de
25 Mpa na luva de latão?
9) Barras retangulares de cobre e alumínio estão presas por pinos em suas extremidades, como
ilustrado na figura. Espaçadores finos permitem um espaçamento entre as barras. As barras
de cobre têm dimensões de seção transversal 12mm x 50mm e a barra de alumínio tem
dimensões de 25mm x 50mm; Determine a tensão de cisalhamento nos pinos de 11 mm de
diâmetro se a temperatura for aumentada em 40 ºC. Dados: Ecobre = 145 GPa, Ealumínio = 69
GPa, αcobre = 20 x 10-6 ºC-1, αalumínio = 26 x 10-6 ºC-1.







10) A barra rígida é sustentada por um pino
em A e dois cabos de aço, cada um com
diâmetro de 4 mm. Se a tensão de
escoamento para os cabos for de 530
Mpa e Eaço = 200 GPa, determine a
intensidade da carga distribuída w que
pode ser colocada sobre a viga e
provocará um início de escoamento
somente no cabo EB. Qual é o
deslocamento do ponto G para esse aço?
Considere o aço como um material
elastoplástico.
11) O conjunto consiste em um núcleo de latão
(com diâmetro de 6 mm) circundado por
uma capa de aço (com d2 = 7 mm e d3 = 9
mm). Uma carga P comprime o núcleo e a
capa, que tem o comprimento L = 85 mm.
Determine o valor da carga P para que o
conjunto sofra uma compressão de 0,1 mm.
Dados Eaço = 200 GPa e Elatão = 100 GPa.
12) Uma barra prismática de diâmetro d0 = 20
mm está sendo comparada a uma barra
escalonada de mesmo diâmetro,
aumentado para d2 = 25 mm na região do
meio. O raio dos adoçamentos na barra
escalonada é de 2,0 mm. (a) Aumentar o
diâmentro da barra na região do meio faz
com que ela fique mais resistente?
Demonstre sua resposta determinando a
máxima carga permitida P1 para a barra
prismática e a máxima carga permitida P2
para a barra escalonada, assumindo que a
tensão admissível para o material é de 80
Mpa. (b) Qual deve ser o diâmetro d0 da
barra prismática para ela suportar a
mesma carga máxima permitida que a
barra escalonada?








1) 0,836mm
2) a) Ra = -64,86kN Rd = -55,96kN b) deltaBC = 13,38x10-6m
3) F = 17kN e deltaAB = -1,03mm
4) 1,85kN
5) 186Mpa
6) a) 45Mpa b) deltac = 0,15mm c) delta = -1,22x10-5m
7) Tensao al = 10,6Mpa Tensão aço = 60,5Mpa
8) 34ºC
9) 73Mpa
10) w = 21,8 kN/m deltaBE = 2,12x10-3m
11) 9,23kN
12) a) P1 = 25,13 Kn P2 = 13,95kN b) 14,9mm
13) a) rf = 11,4 mm b) 28,8kN
14) a) 92,8kN b) 181kN

13) Sabendo que o furo tem um diâmetro de 10 mm,
determine (a) o raio rf dos adoçamentos para os
quais ocorre a mesma tensão máxima no furo A e
nos adoçamentos, (b) a força P correspondente
máxima admissível se a tensão admissível for de 100
MPa
14) A viga rígida é suportada pelos três
postes A, B e C de comprimentos iguais.
Os postes A e C têm diâmtro de 75 mm
e são feitos de alumínio. O poste B tem
diâmetro de 20 mm e é feito de latão.
Determine o menor valorde P de modo
que (a) somente as hastes A e C sofram
escoamento e (b) todos os postes
sofram escoamento. Dados: Elatão = 100
GPa, Ealumínio = 70 GPa, σlatão = 590 MPa,
σalumínio = 20 MPa.
