AULA 2 ANATO FISOPATO ECG- PARTE 2 (3)

Prévia do material em texto

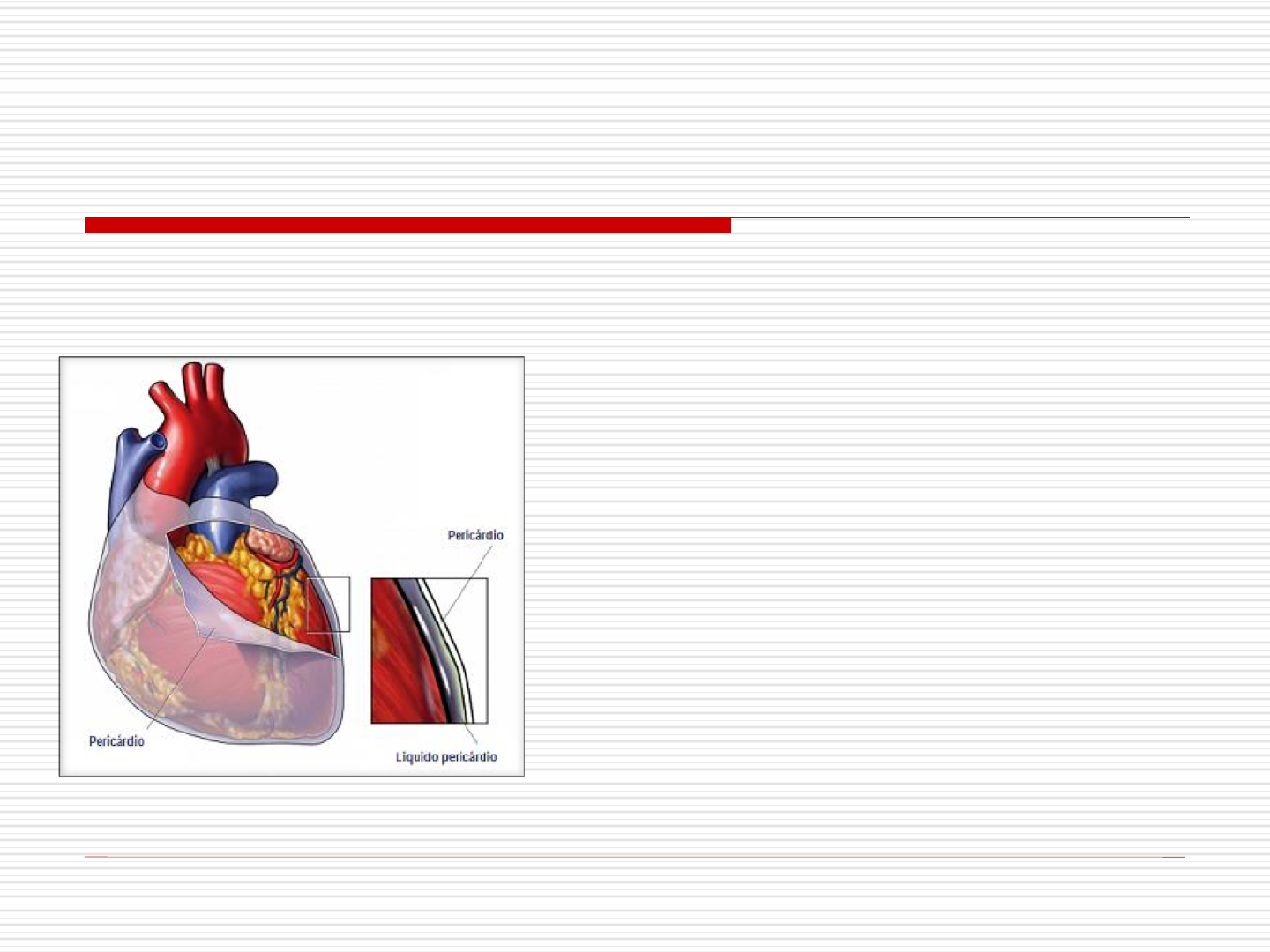

O coração está protegido por uma membrana fibrosa
fina, lisa e reluzente, formada por uma dupla membrana
- o Pericárdio.
O Coração
A membrana interna é formada por
uma membrana serosa, o pericárdio
visceral.
A membrana externa - o pericárdio
parietal – está aderida às estruturas
que circundam o coração e constitui
um saco fibroso - o saco pericárdico
- que contém o coração.
Um pequeno volume de líquido lubrifica seus folhetos e é
chamado líquido pericárdico.
□ A parede do coração é formada por três camadas: epicárdio,
miocárdio e endocárdio.
□ O epicárdio é a camada mais externa e superficial do coração
e consiste de uma lâmina fibrosa de revestimento
□ Abaixo do epicárdio situa-se a camada muscular que constitui o
músculo cardíaco propriamente dito, o miocárdio, responsável
pela função contrátil do coração.
□ O endocárdio é a camada mais interna de revestimento do
coração, constituída por um tecido liso e elástico, chamado
tecido endotelial, que também recobre as válvulas e se continua
como revestimento endotelial dos vasos sanguíneos.
O Coração
□ Coração - ritmo próprio
□ Sincronismo na contração e relaxamento de suas
câmaras
□ 4 câmaras (duas a duas) em tempos diferentes
de contração e relaxamento
□ Sistema condutor e excitatório formado por
fibras auto-excitáveis que se distribuem de
forma organizada pelo músculo cardíaco -
 Nodo SA às fibras de Purkinje.
Eletrofisiologia
Pequena x grande circulação
Anatomia e Fisiologia
Forma de disposição das fibras do músculo cardíaco, umas junto às outras,
unindo-se e separando-se entre si. O impulso ao atingir uma célula, passa com
grande facilidade às outras que compõem o mesmo conjunto, atingindo-o por
completo após alguns centésimos de segundo.
Fibras de
Purkinje
Feixe
de His
Anatomia e Fisiologia
1.Nodo Sino Atrial





2. Nodo Atrioventricular (a-v)

3. Feixe atrioventricular (a-v)



4. Ramos D e E do Feixe
de Hiss



Fibras de Purkinje



Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
Anatomia e Fisiologia
Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
Emite impulsos que, a cada ciclo, se
distribuem por todo o Coração. Também
chamado de Marcapasso natural.

Localizado na parede lateral do AD.
 A cada despolarização ? onda de
impulso ? segue através das fibras
internodais ? contração do Átrio ?
impulso ? Nodo A-V.
1. Nodo Sino Atrial
Anatomia e Fisiologia
Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
Ao chegar ao Nodo A-V, o impulso
sofre um retardo, antes de atingir o
Feixe A-V, para que ocorra o
enchimento das câmaras
ventriculares, enquanto as câmaras
atriais ainda estão em contração.


Daí, então, o impulso segue em frente
e atinge o Feixe A-V.
2. Nodo A-V
Anatomia e Fisiologia
Através dele, o impulso segue em
frente e atinge um segmento que se
divide em 2 ramos :
3. Feixe A-V
Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
Anatomia e Fisiologia
Através destes ramos, paralelamente,
o impulso segue em direção ao ápice
do coração, acompanhando o septo
interventricular.


Ao atingir o ápice, cada ramo segue
em direção à base do Coração,
seguindo a parede lateral de cada
ventrículo.
4. Ramos Direito e Esquerdo do
Feixe de Hiss
Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
Anatomia e Fisiologia
Inúmeras ramificações, que têm por
finalidade levar uma grande quantidade
de impulsos à toda a área ventricular,
produzindo a contração de todas as suas
fibras.
 Ocorre, então, a contração da câmaras
ventriculares ? redução acentuada do seu
volume ? ejeção do sangue do VD para a
artéria pulmonar e do VE para a artéria
Aorta.
Fibras de Purkinje
Fonte : A Practical Approach to Cardiac Arrythmias – Stephen C. Vlay – 2nd edition
O Nodo Sino Atrial
O Eletrocardiograma
□ O ECG é um gráfico de variações de voltagem em relação ao
tempo.
□ As variações de voltagem resultam da despolarização e da
repolarização do músculo cardíaco, produzindo correntes
elétricas que atingem a superfície do corpo.
□ Eletrodos posicionados nas extremidades do corpo e na
superfície torácica e conectados a um voltímetro sensível (o
eletrocardiógrafo) produzem um registro gráfico da
atividade elétrica do coração.
□ O Eletrocardiógrafo foi criado por Wilhelm Einthoven em
1906 (Prêmio Nobel)
O ECG padrão – 12 derivações

3 derivações periféricas bipolares : DI, DII e DIII
3 derivações periféricas unipolares : aVR, aVL e aVF
6 derivações precordiais : V1, V2, V3, V4, V5 e V6
O Eletrocardiograma
Derivações bipolares=diferença de potencial entre 2 pontos
DI = braço dir. (-) x braço esq.(+)
DII = braço dir. (-) x perna esq. (+)
DIII = braço esq. (-) x perna esq. (+)
O Eletrocardiograma
+
-
+
-
DI DII DIII
Perna direita = eletrodo terra – Triângulo de Einthoven
Derivações unipolares = utilizam 1 membro específico como +
AVR = braço direito
AVL = braço esquerdo
AVF = perna esquerda
O Eletrocardiograma
O Eletrocardiograma
6 derivações precordiais (de V1 a
V6)

O eletrodo + é colocado em seis
diferentes posições ao redor do
tórax.
O Eletrocardiograma
V1 = 4º espaço intercostal, à direita do esterno.

V2 = 4º espaço intercostal, à esquerda do esterno

V3 = 5º espaço intercostal, entre V2 e V4

V4 = 5º espaço intercostal, na linha clavicular média esq.

V5 = 5º espaço intercostal, na linha axilar anterior

V6 = 5º espaço intercostal, na linha axilar média
Eletrodos periféricos
□ Onda P
Despolarização atrial
□ Complexo QRS
Despolarização
ventricular
□ Onda T
Repolarização
ventricular
O Eletrocardiograma
❑ Onda U Despolarização do músculo papilar

 musculatura de sustentação das válvulas AV (tricúspide e mitral)
O Eletrocardiograma
O Eletrocardiograma
Cálculo da Frequência Cardíaca

□ 1 quadrado de 5 mm = 0,20 seg
□ 30 quadrados de 5 mm = 6 seg
□ 6 seg x 10 = 60 seg ou 1 minuto
□ Contar o número de ondas R em cada 6 seg e multiplicar
por 10 = FC
O Eletrocardiograma
O Eletrocardiograma
ECG padrão
de 12
derivações
Bradicardia sinusal
Taquicardia sinusal
Ritmo irregular
 Condutas de Enfermagem
□ Fornecer informação sobre o equipamento e o procedimento
ao paciente e família;
□ Proporcionar conforto;
□ Instalar os eletrodos utilizando gel condutor sobre as placas
de contato;
□ Solicitar a retirada de adornos de metal que possam causar
interferência no registro do ECG;
O Eletrocardiograma
 Condutas de Enfermagem
□ Informar sobre a importância do relato de qualquer tipo
de dor ou desconforto durante o procedimento;
□ Remover o gel condutor da pele do paciente com álcool a
70%;
□ Anotar no início do papel de registro do ECG o nome do
paciente, idade, data e hora do procedimento e
profissional responsável.
O Eletrocardiograma
Monitorização cardíaca
 Paciente monitorizado
