ATIVIDADE 5 – DESIGN EM PROJETOS ELETROELETRÔNICOS I
VENCIMENTO 26/09/2019

EXEMPLO:

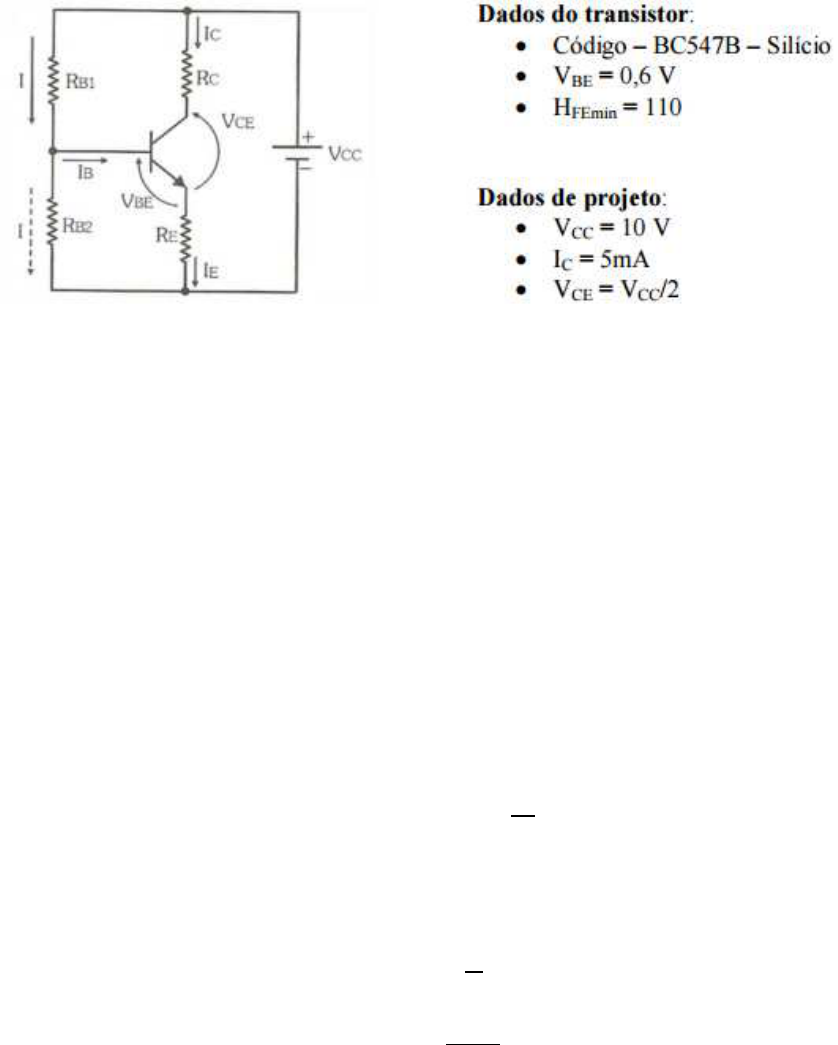

Polarize o transistor BC547 na região ativa, com divisor de tensão na base, determinando os
valores comerciais dos resistores RB1, RB2, RE. Considere RC valendo 560Ω e IRB2 = 10.IB.


SOLUÇÃO:
1- Calcula-se a queda de tensão sobre o resistor Rc
��� = �� . ��
��� = 560.0,005
��� = 2,8�

2- Calcula-se então a queda de tensão sobre o resistor Re utilizando a lei de Kirchoff das
malhas no ramo por onde circula Ic.
��� = ��� − ��� − ���
��� = 10 − 2,8 −
10
2

��� = 2,2�
3- Calcula-se a corrente de base pela fórmula do ganho de corrente:
���� =
��
��

110 =
0,005
��

�� = 45µ�

4- Assim, é possível calcular a resistência Re pela Lei de Ohm:
�� =
���
��

�� =
���
�� + ��

�� =
2,2
0,000045 + 0,005

�� = 436٠
� ~ "#$Ω

5- Calcula-se então a queda de tensão sobre o resistor RB2 utilizando a lei de Kirchoff das
malhas no ramo por onde circula IB.
��%& = �%� + ���
��%& = 0,6 + 2,2
��%& = 2,8�

6- Assim, é possível calcular a resistência RB2 pela Lei de Ohm:
�%& =
��%&
��%&

�%& =
��%&
10. ��

�%& =
2,8
10.0,000045

�%& = 6.222 Ω
�'( ~ ), ( *Ω

7- Calcula-se então a queda de tensão sobre o resistor RB1 utilizando o divisor de tensão
entre RB1 e RB2.
��%+ = ��� − ��%+
��%+ = 10 − 2,8
��%+ = 7,2�

8- Calcula-se então a corrente passante por RB1 utilizando o divisor de corrente RB1 e a
Base do Transistor.
��%+ = ��%& + �%
��%+ = 10. �% + �%
��%+ = 11.0,000045
��%+ = 495.�

9- Assim, é possível calcular a resistência RB1 pela Lei de Ohm:
�%+ =
��%+
��%+

�%+ =
7,2
0,000495

�%+ = 15545 Ω
�'/ ~ /0 *Ω

EXERCÍCIO

Considere o circuito e a curva característica do transistor da figura abaixo, e determine os
valores de VCE e IC quiescentes pelo traçado da reta de carga, sabendo-se que IB=20µA.
Determine também os valores dos resistores RB1 e RB2 que manterão o transistor polarizado
nesta condição. Considere IRB2=10.IB
