Exercícios de Modelagem de Sistemas

Prévia do material em texto

Os modelos matemáticos típicos, que descrevem a dinâmica dos sistemas, podem
ser representações de primeira e segunda ordem. Em sistemas dinâmicos
mecânicos a dinâmica do sistema é fundamentada na segunda lei de Newton tanto
para os sistemas cujo movimento é translacional quanto para os sistemas com
movimento rotacional.

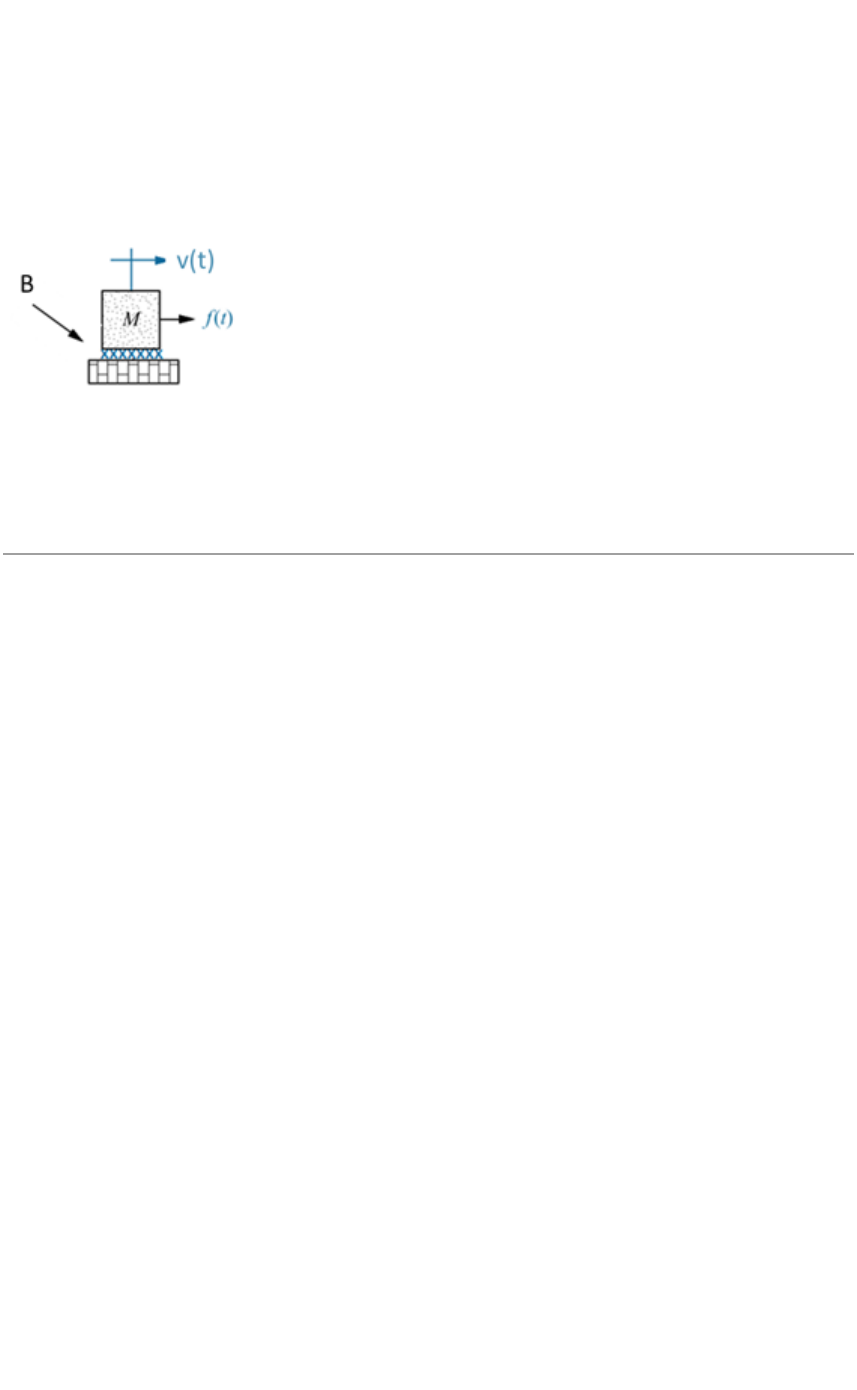

Dado o sistema mecânico translacional formado por massa – atrito viscoso, como
mostra a figura:




Podemos afirmar que a função de transferência resultante será:

Alternativas:
 a) De ordem 1, onde a entrada é a força de impulsão externa e a saída é a
velocidade do bloco. ( X )

 b) De ordem 2, onde a entrada é a força de impulsão externa e a saída é a
velocidade do bloco.

 c) De ordem 1, onde a entrada é a força de impulsão externa e a saída é o
deslocamento do bloco.

 d) De ordem 2, onde a entrada é a força de impulsão externa e a saída é o
deslocamento do bloco.

 e) De ordem 1, onde a entrada é a velocidade do bloco e a saída é a força
externa aplicada ao bloco.
2)
Os sistemas mecânicos podem ser do tipo rotacional e translacional. Os sistemas
mecânicos do tipo translacionais são os sistemas que possuem o movimento dos
componentes físicos, passivos, lineares associados ao movimento em um plano.
De acordo com as afirmativas a respeito da modelagem matemática dos sistemas
mecânicos translacionais:
As variáveis, ou grandezas físicas, normalmente utilizadas para descrever o
comportamento dinâmico desse tipo de sistemas são: o deslocamento, a
velocidade, aceleração e a força externa.
Os elementos físicos lineares passivos que compõem os sistemas mecânicos
translacionais são a massa, a mola, o amortecedor e o atrito viscoso.
Geralmente, o deslocamento é dado como uma medida de referência para o
sistema.
Analisando as afirmativas acima, assinale a alternativa correta.

Alternativas:
 a) Apenas a afirmativa I está correta;
 b) Apenas a afirmativa II está correta;
 c) Apenas a afirmativa III está correta;
 d) Apenas as afirmativas I e II estão correta;
 e) As afirmativas I, II e III estão corretas. ( X )
3)
Os sistemas mecânicos podem ser do tipo _______ e _______. Os sistemas
mecânicos do tipo translacionais são os sistemas que possuem o movimento dos
componentes físicos, passivos, lineares associados ao movimento em um plano.
Assinale a alternativa que completa as lacunas, na ordem correta.

Alternativas:
 a)
térmico / rotacional
 b)
rotacional / translacional ( X )
Alternativa assinalada
 c)
fluído / térmico
 d)
espacial / translacional
 e)
hidráulico / espacial
4)
Os sistemas mecânicos translacionais são formados por elementos físicos lineares
passivos como: massa, mola, amortecedor e atrito viscoso. Sistemas dinâmicos
mecânicos desse tipo têm sua dinâmica descrita pela segunda lei de Newton.
Dado os sistemas formado por duas molas, como as da figura (a) série e (b)
paralelo, obtenha, respectivamente, a constante da mola equivalente (Keq) para
ambos os circuitos.




Onde: K1 e K2 são as constantes da mola dado em N/m e f(t), dada em (N), a força
externa aplicada ao sistema

Alternativas:
 a)

 b)

 c)

 d)

 e)

Alternativa assinalada


O circuito RL, que caracteriza-se por ser formado por resistor e indutor, é muito
usado em filtros (tipo passa baixa), nos diversos modelos de enrolamento de
máquinas elétricas, circuito de excitação em máquinas síncronas, dentre outros.



Sendo: V(s) a tensão do resistor R2, Vi(s) a tensão de entrada do circuito

Alternativas:
 a)
 ( X )
 b)

 c)

 d)

 e)

2)
O amplificador operacional não inversor tem a característica de a entrada positiva
ser ligada ao referencial, ou terra, do circuito e a saída é dada pela multiplicação da
tensão de entrada por um ganho constante dado pela impedância de entrada e de
realimentação
: Determine a função de transferência para o circuito a seguir:



Onde: E(s) é a tensão de saída e Ei(s) a tensão de entrada do circuito.

Alternativas:
 a)

 b)

 c)
 ( X )
Alternativa assinalada
 d)

 e)

3)
Os filtros são utilizados principalmente para retirar ruídos de alta ou baixa frequência
de um sinal elétrico, ou mesmo para selecionar uma determinada faixa de frequência.
O uso de filtros é muito comum no ramo da eletrônica, principalmente quando se
trabalha com processamento de sinais analógicos.

A partir do circuito elétrico do filtro passa baixa, apresentado na figura a seguir



foi obtida, a partir das etapas de modelagem matemática dos sistemas dinâmicos, a
seguinte função de transferência:

Qual o valor da frequência de canto ou corte (¿0) do sistema?

Alternativas:
 a)
0,0398 rad/s.
 b)
0,398 rad/s.
 c)
7,13 rad/s. ( X )
 d)
0,713 rad/s.
Alternativa assinalada
 e)
0,140 rad/s.
4)
A ordem de um sistema é dada pela quantidade de elementos armazenadores de
energia que temos em nosso circuito. Utilizaremos nesta questão o circuito elétrico,
de ordem dois, formado pelos seguintes elementos passivos: 3 resistores, 1
capacitor e 1 indutor, como mostra a figura:

Para o circuito de segunda ordem dado, encontre a função de transferência dada
por



Alternativas:
 a)

 b)
 ( X )
Alternativa assinalada
 c)

 d)

 e)

5)
O MATLAB® é software de computação numérica que possibilita realizar cálculos
matemáticos, modelamento de sistemas dinâmicos, simulações, gráficos científicos
e desenvolvimento de algoritmos, incluindo as interfaces gráficas com o usuário nas
mais diversas áreas cientificas. Além disso, este software se caracteriza por
apresentar uma grande biblioteca de funções e comandos já prontos, otimizando o
tempo gasto nas tarefas.
Dado o sistema elétrico apresentado no pelo esquemático, formado por dois
resistores, e dois capacitores, como mostra a figura



Alternativas:
 a)
R1 = input('Valor do resistor 1 (ohms): ');
R2 = input('Valor do resistor 2 (ohms): ');
C1 = input('Valor do capacitor (faraday): ');
C2 = input('Valor do capacitor (faraday): ');
num = [1 0];
den = [R1*R2*C1*C2 (C1R1+C2R2+R1C2) 1];
sys = tf(num,den)
step(sys)
 b)
R1 = input('Valor do resistor 1 (ohms): ');
R2 = input('Valor do resistor 2 (ohms): ');
C1 = input('Valor do capacitor (faraday): ');
C2 = input('Valor do capacitor (faraday): ');
num = [1];
den = [R1*R2*C1*C2 (C1R1+C2R2+R1C2) 1];
sys = tf(num,den)
step(sys) ( X )
 c)
R1 = input('Valor do resistor 1 (ohms): ');
R2 = input('Valor do resistor 2 (ohms): ');
C1 = input('Valor do capacitor (faraday): ');
C2 = input('Valor do capacitor (faraday): ');
num = [C1];
den = [R1*R2*C1*C2 (C1R1+C2R2+R1C2) 1];
sys = tf(num,den)
step(sys)

 d)
R1 = input('Valor do resistor 1 (ohms): ');
R2 = input('Valor do resistor 2 (ohms): ');
C1 = input('Valor do capacitor (faraday): ');
C2 = input('Valor do capacitor (faraday): ');
num = [C2];
den = [R1*R2*C1*C2 (C1R1+C2R2+R1C2) 1];
sys = tf(num,den)
step(sys)

Alternativa assinalada
 e)
R1 = input('Valor do resistor 1 (ohms): ');
R2 = input('Valor do resistor 2 (ohms): ');
C1 = input('Valordo capacitor (faraday): ');
C2 = input('Valor do capacitor (faraday): ');
num = [1 0];
den = [R1*R2*C1*C2 (C1R1+C2R2+R1C2) R1];
sys = tf(num,den)
step(sys)







1)
Os modelos matemáticos típicos, que descrevem a dinâmica dos sistemas, podem
ser representações de primeira e segunda ordem. Em sistemas dinâmicos
mecânicos, a dinâmica do sistema é fundamentada na segunda lei de Newton, tanto
para os sistemas cujo movimento é translacional, quanto para os sistemas cujo
movimento é rotacional.
A figura ilustra um sistema de suspensão típico detalhado; em que M representa a
massa de um veículo, que é distribuída em cada eixo de suspensão (sob cada
roda); K é a constante do feixe de mola sob umas das rodas; fv; x é o
deslocamento vertical que ocorre em um pneu quando o mesmo sofre ações de
irregularidade da estrada, ou ruas; y é o deslocamento vertical resultante no
veículo devido ao deslocamento do pneu; Mr representa a massa da roda e Kp a
elasticidade do pneu.



Dado o sistema, encontre .

Alternativas:
 a)

 b)

 c)

Alternativa assinalada
 d)

 e)

2)
Os modelos matemáticos típicos, que descrevem a dinâmica dos sistemas, podem
ser representações de primeira e segunda ordem. Em sistemas dinâmicos
mecânicos a dinâmica do sistema é fundamentada na segunda lei de Newton tanto
para os sistemas cujo movimento é translacional quanto para os do rotacional.
Considere o sistema massa-mola-amortecedor montado em um carrinho sem
massa. Obtenha a função de transferência para o sistema, presumindo que em t<0
o sistema massa-mola-amortecedor e o carrinho estejam parados. Tem-se que, em
t=0 o carro se move em velocidade constante





Observando a figura, x2(t) é o deslocamento do carro e a entrada do sistema; x1(t)
é o deslocamento do bloco relativo ao chão e a saída; M é a massa (Kg), K
constante da mola (N/m) e fv é coeficiente de amortecedor viscoso.
Supomos que a força do amortecedor a pistão seja proporcional a ( ) e que a mola
seja uma mola linear, isto é, a força da mola é proporcional a .
Determine a função de transferência

Alternativas:
 a)

 b)

 c)

 d)

 e)

Alternativa assinalada
3)
Os sistemas mecânicos podem ser do tipo translacionais e rotacionais. Os sistemas
mecânicos rotacionais são formados por elementos forçados a girar em torno de um
eixo e são muito utilizados em sistemas como motores, robôs, geradores, entre
outros.
Dado o sistema mecânico rotacional apresentado na figura, obtenha as equações
que descrevem o movimento do sistema na frequência.


Alternativas:
 a)

Alternativa assinalada
 b)

 c)

 d)

 e)

4)
Segundo Nise (2012), os sistemas mecânicos rotacionais, especialmente os
acionados por motores, raramente são encontrados sem trens de engrenagens
associado, acionando a carga. A função da engrenagem em um sistema mecânico é
propiciar o acoplamento mecânico.
Dado o sistema rotacional, como mostra a figura a seguir, determine a função de
transferência .


Alternativas:
 a)

 b)

 c)

 d)

Alternativa assinalada
 e)

5)
Testar e validar um sistema é indispensável para certificar e documentar que o
projeto em desenvolvimento atende as especificações necessárias. Os testes e
validações podem ser realizados via software como o MatLab® por linhas de código
script.
Determine a alternativa que contém a programação em linhas de código realizadas
em MatLab® que melhor representa a saída do deslocamento angular, θ1, quando
aplicado uma entrada impulso, T1(t), no sistema rotacional apresentado pela figura
a seguir:


Alternativas:
 a)
N1=input('N1: ')
N2=input('N2: ')
J=input('J: ')
D=input('D: ')
K=input('K: ')
N=N1/N2;
num = [1];
den = [J D K]*(N2);
sys = tf(num,den)
figure(1)
step(sys)
 b)
N1=input('N1: ')
N2=input('N2: ')
J=input('J: ')
D=input('D: ')
K=input('K: ')
N=N1/N2;
num = [1];
den = [J D K]*(N1);
sys = tf(num,den)
figure(1)
step(sys)
 c)
N1=input('N1: ')
N2=input('N2: ')
J=input('J: ')
D=input('D: ')
K=input('K: ')
N=N1/N2;
num = [1];
den = [J D K]*(N);
sys = tf(num,den)
figure(1)
step(sys)
 d)
N1=input('N1: ')
N2=input('N2: ')
J=input('J: ')
D=input('D: ')
K=input('K: ')
N=N1/N2;
num = [1];
den = [J D K]*(N^2); Alternativa assinalada
sys = tf(num,den)
figure(1)
step(sys)


 e)
N1=input('N1: ')
N2=input('N2: ')
J=input('J: ')
D=input('D: ')
K=input('K: ')
N=N1/N2;
num = [N^2];
den = [J D K];
sys = tf(num,den)
figure(1)
step(sys)





















Um projeto de engenharia de controle nasce da necessidade de criar ou otimizar
um processo com objetivo de melhorar nossas atividades e qualidade de vida.
Um projeto de engenharia é formado pelas seguintes fases:
I. Identificar as varáveis a controlar
II. Estabelecer os objetivos de controle
III. Obter o modelo do processo.
Está correto afirmar que:

Alternativas:
 a)
I apenas está correta
 b)
II apenas está correta
 c)
I, II e III estão corretas Alternativa assinalada
 d)
III apenas está correta
 e)
I e III estão corretas
2)
Um modelo é a aproximação, ou simplificação, de algo real. Em engenharia, este
pode ter um significado físico ou matemático. Modelos físicos utilizam peças reais,
ou protótipos, confeccionados em tamanho natural ou em escalas. Estes devem se
comportar da mesma forma que o sistema real, são muito utilizados nas fases de
testes finais em um projeto e são comumente aplicas às áreas de engenharia
mecânica, civil ou naval. Já os modelos matemáticos são representações, por meio
de conjunto de equações, dos princípios físicos que regem a dinâmica do sistema
com certa precisão dentro dos limites estabelecidos. Estes são normalmente usados
nas fases iniciais, período que ainda não se fabrica, ou utiliza, os componentes para
a construção do protótipo. Normalmente, os modelos matemáticos são empregados
em toda área científica, como: hidráulica, química, pneumática, elétrica, eletrônica,
dentre outras.
Entende-se por modelo matemático:

I. São representações, por meio de conjunto de equações, dos princípios físicos que
regem a dinâmica do sistema com certa precisão dentro dos limites estabelecidos
II. Podem ser utilizados em toda área cientifica
III. Normalmente temos um modelo único para cada sistema.

Está correto afirmar que:

Alternativas:
 a)
As afirmativas I e II estão corretas
Alternativa assinalada
 b)
As afirmativas I e III estão corretas
 c)
As afirmativas II e III estão corretas
 d)
As afirmativas I, II, e III estão corretas
 e)
Apenas a afirmativa I está correta.
3)
Em um projeto de engenharia de controle, obter o modelo do processo é a
atividade mais importante da análise do projeto. Uma das fases da modelagem
matemática é a definição do problema.
Uma das etapas importantes nessa fase consiste em:
I. Definir os sinais de entrada e saída do meu sistema
II. Realizar simplificações ou aproximações que possam simplificar meu modelo
III. Nessa etapa poderá realizar perguntas como: “e se .... qual resultado?”Está correto afirmar que:

Alternativas:
 a)
Apenas a afirmativa I está correta,
Alternativa assinalada
 b)
Apenas a afirmativa II está correta,
 c)
Apenas a afirmativa III está correta,
 d)
Apenas a afirmativa I e II estão corretas,
 e)
Apenas a afirmativa I e III estão corretas,
4)
Modelos matemáticos são representações por meios de um conjunto de equações
das características da dinâmica de um sistema.
Na etapa de simplificações ou aproximações para simplificação do modelo deve
existir um compromisso entre a simplicidade e precisão. Isso pois:
I. Modelo muito preciso é muito complexo e envolve detalhes, muitas vezes,
irrelevantes
II. Modelos muito simplificados podem deixar de incluir características importantes
que pode levar a modelos com resultados insatisfatórios
III. Um bom conhecimento prévio do processo poderá auxilia-lo nessa decisão
Está correto afirmar que:

Alternativas:
 a)
As afirmativas I e II estão corretas
 b)
As afirmativas I e III estão corretas
 c)
As afirmativas II e III estão corretas
 d)
As afirmativas I, II, e III estão corretas Alternativa assinalada
 e) Apenas a afirmativa III está correta.


1)
Umas das etapas do processo de modelagem matemática é a utilização das leis
básicas que regem o comportamento dos sistemas. Em circuitos elétricos, a lei que
regem seu comportamento dinâmico são as Leis de Kirchhoff: dos nós ou correntes
e das malhas ou das tensões aplicadas aos elementos básicos que compõe esses
tipos de sistema como: fontes de tensão ou corrente, resistores, capacitores,
indutores e amplificadores operacionais (AmpOps).
Em relação a modelagem dos componentes elétricos é correto afirmar que:

Alternativas:
 a)
A equação que estabelece a relação entre a corrente (i(t)) e a tensão (v(t))
em um indutor, não negativo, é dada por ; essa equação
indica que o elemento (L) não é linear.
 b)
O resistor é um elemento passivo, pois dissipa energia; já os capacitores e
indutores são elementos ativos, pois armazenam energia.
 c)
O modelo de um resistor linear (R) é sempre uma reta no plano i(t) como
ordenada e v(t) como abcissa (R≠0 e positivo).
Alternativa assinalada
 d)
A lei de Kirchhoff dos nós é válida para todos os circuitos concentrados e
não concentrados, lineares e não lineares, ativos, passivos e variável com o
tempo.
 e)
A equação que estabelece a relação entre a corrente (i(t)) e a tensão (v(t))
em um capacitor, não negativo, é dada por ; essa
equação indica que o elemento (C) não é linear
2)
O circuito RC, caracterizado por ser formado pelos elementos: resistor e capacitor,
é muito utilizado em filtros (tipo passa alta), instrumentação elétrica e eletrônica,
além de ser parte integrante de compensadores em malha de controle.
Determine a função de transferência, para o circuito a seguir:



Sendo: V(s) a tensão do capacitor, Vi(s) a tensão de entrada do circuito e
R=R1=R2=1¿ e C=1F

Alternativas:
 a)

 b)

 c)

 d)

Alternativa assinalada
 e)

3)
Considere o circuito elétrico formado por um resistor em paralelo com um capacitor
e então em série com outro resistor, dado pela figura:



No esquemático da figura, considere e0, a tensão do resistor R1, como a saída e a
tensão ei como entrada do sistema.
Sendo assim, determine a função de transferência para o sistema
dado na figura:

Alternativas:
 a)

 b)
 Alternativa assinalada

 c)

 d)

 e)

4)
O circuito RL, caracterizado por ser formado por resistor e indutor, é muito usado
em filtros (do tipo passa baixa), nos diversos modelos de enrolamento de máquinas
elétricas, circuito de excitação em máquinas síncronas, dentre outros.
Determine a função de transferência, para o circuito a seguir




Sendo: V(s) a tensão do resistor R2, Vi(s) a tensão de entrada do circuito e
R1=R2=1¿ e L=1H.

Alternativas:
 a)

 b)
 Alternativa assinalada

 c)

 d)

 e)




1)
Os sistemas hidráulicos, geralmente, exibem dois tipos de propriedades que
permitem a descrição de suas características dinâmicas, através de modelos
matemáticos, de modo simples: a resistência e a capacitância, que alteram a
depender do tipo de escoamento.
A respeito da propriedade de resistência hidráulica, segue as seguintes afirmativas:

I. É definhada pela relação: .
II. Para fluxos laminares, a resistência hidráulica é dada por ;
III. Para fluxos turbulentos, a resistência hidráulica é dada por .

Analisando as afirmativas apresentadas no enunciado, assinale a alternativa
correta.

Alternativas:
 a)
Apenas a afirmativa I está correta.
Alternativa assinalada
 b)
Apenas a afirmativa II está correta.
 c)
Apenas a afirmativa III está correta.
 d)
Apenas as afirmativas II e III estão corretas.
 e)
As afirmativas I, II e III estão corretas.
2)
Após a obtenção dos modelos dinâmicos que descrevem os sistemas elétricos, é
fundamental analisarmos o comportamento da resposta desse sistema. Esta análise
pode ser realizada via uso de software como o MatLab® através das linhas de
comando, script, ou diagramação gráfica, o Simulink®.
A seguir, tem-se afirmativas a respeito do uso do MatLab® para validação dos
sistemas hidráulicos:

I. Uma forma mais simples de validar o modelo matemático de um sistema, via
Simulink, é representa-lo pela interconexão de subsistemas mais simples;
II. Um subsistema dinâmico pode ser representado através do diagrama de blocos
com uma entrada, uma saída e uma função de transferência;
III. Ao representar um sistema complexo através de subsistemas múltiplos,
podemos interligar esses subsistemas utilizando as junções de soma e ponto de
ramificações;
IV. Após a obtenção do diagrama de blocos único, ou seja, após a interconexão dos
subsistemas, este não pode ser simplificado como uma única função de
transferência.


Julgando as afirmativas como verdadeiras (V) ou falsas (F), assinale a alternativa
correta:


Alternativas:
 a)
F, V, V, V.
 b)
V, F, V, V.
 c)
V, V, F, V.
 d)
V, V, V, F. Alternativa assinalada
 e)
V, F, F, V.
3)
Após a obtenção dos modelos dinâmicos que descrevem os sistemas elétricos, é
fundamental analisarmos o comportamento da resposta desse sistema. Esta análise
pode ser realizada via uso de software como o MatLab® através das linhas de
comando, script, ou diagramação gráfica, o Simulink®.
Dado o sistema nível com 2 tanques interconectados:



As linhas de comando em script que representam o modelo matemático que
descreve a relação do fluxo regime permanente (q) em relação a pequena variação
de fluxo de saída do reservatório 2 (q2) é dado através de:


Alternativas:
 a)

R1= input('Valor da resistência do reservatório 1: ');
C1= input('Valor da capacitância do reservatório 1: ');
R2= input('Valor da resistência do reservatório 2: ');
C2= input('Valor da capacitância do reservatório 2: ');
num = [1];
den = [R1*C1*R2*C2 ((R1*C1)+(R2*C2)+(R1*C2)) 1];
sys = tf(num,den)

 b)

R1= input('Valor da resistência do reservatório 1: ');
C1= input('Valor da capacitância do reservatório 1: ');
R2= input('Valor da resistência do reservatório 2: ');
C2= input('Valor da capacitânciado reservatório 2: ');
num = [1];
den = [R1*C1*R2*C2 ((R1*C1)+(R2*C2)+(R2*C1)) 1];
sys = tf(num,den) Alternativa assinalada


 c)

R1= input('Valor da resistência do reservatório 1: ');
C1= input('Valor da capacitância do reservatório 1: ');
R2= input('Valor da resistência do reservatório 2: ');
C2= input('Valor da capacitância do reservatório 2: ');
num = [1];
den = [R1*C1*R2*C2 ((R1*C1)+(R2*C1)) 1];
sys = tf(num,den)

 d)

R1= input('Valor da resistência do reservatório 1: ');
C1= input('Valor da capacitância do reservatório 1: ');
R2= input('Valor da resistência do reservatório 2: ');
C2= input('Valor da capacitância do reservatório 2: ');
num = [1];
den = [R1*C1*R2*C2 ((R2*C2)+(R2*C1)) 1];
sys = tf(num,den)

 e)

R1= input('Valor da resistência do reservatório 1: ');
C1= input('Valor da capacitância do reservatório 1: ');
R2= input('Valor da resistência do reservatório 2: ');
C2= input('Valor da capacitância do reservatório 2: ');
num = [R1*R2];
den = [R1*C1*R2*C2 ((R1*C1)+(R2*C2)+(R2*C1)) 1];
sys = tf(num,den)

4)
A obtenção do modelo matemático que descreve o comportamento do sistema é o
primeiro passo para análise dos problemas em sistemas dinâmicos. Vimos na
unidade 1 que uma das etapas para obtenção do modelo matemático é a utilização
das leis básicas que regem o comportamento dos sistemas.
A seguir, tem-se as afirmativas a respeito de modelagem matemática de sistemas
pneumáticos:

I. É baseada na lei de conservação da massa;
II. Assim como os sistemas hidráulicos, as propriedades básicas que compõe esse
tipo de sistema são: a resistência e a capacitância;
III. Para sistemas politrópicos, ou seja, a mudança de estado do gás está entre
uma expansão isotérmica e adiabática, a capacitância pode ser dada por .

Analisando as afirmativas, assinale a alternativa correta:

Alternativas:
 a)
Apenas a afirmativa I está correta.
 b)
Apenas a afirmativa II está correta.
 c)
Apenas a afirmativa III está correta.
 d)
Apenas as afirmativas II e III estão corretas.
 e)
As afirmativas I, II e III estão corretas. Alternativa assinalada












Os sistemas mecânicos podem ser do tipo rotacional e translacional. Os sistemas
mecânicos do tipo translacionais são os sistemas que possuem o movimento dos
componentes físicos, passivos, lineares associados ao movimento em um plano.
A respeito de modelagem matemática desse tipo de sistema, tem-se as seguintes
afirmativas:

I. Tem a dinâmica dos sistemas descrita em termos das equações diferenciais
fundamentadas na segunda lei de Newton;
II. Os elementos físicos lineares passivos que compõem os sistemas mecânicos
translacionais são a massa, a mola, amortecedor e atrito viscoso;
III. As entradas típicas, já conhecidas por nós, como degrau, rampa e impulso não
podem ser aplicas a este tipo de sistema.
Analisando as afirmativas, assinale a alternativa correta:

Alternativas:
 a)
Apenas a afirmativa I está correta
 b)
Apenas a afirmativa II está correta
 c)
Apenas a afirmativa III está correta
 d)
Apenas as afirmativas I e II estão corretas
Alternativa assinalada
 e)
As afirmativas I, II e III estão corretas
2)
Os sistemas mecânicos podem ser do tipo rotacional e translacional. Os sistemas
mecânicos do tipo translacionais são os sistemas que possuem o movimento dos
componentes físicos, passivos, lineares associados ao movimento em um plano.
As afirmativas abaixo tratam da lei fundamental da física e da engenharia, que
descreve a dinâmica dos sistemas mecânicos:
I. A segunda lei de Newton nos diz que a força resultante age sobre um corpo é
proporcional ao produto da massa pela aceleração adquirida pelo corpo;
II. A lei fundamental da física e da engenharia pode ser reescrita como: ;
III. A lei fundamental da física e da engenharia utiliza o diagrama de corpo livre
para ter o sentido das forças externas atuantes no corpo.

Analisando as afirmativas, assinale a alternativa correta:

Alternativas:
 a)
Apenas a afirmativa I está correta
 b)
Apenas a afirmativa II está correta
 c)
Apenas a afirmativa III está correta
 d)
Apenas as afirmativas I e III estão corretas
Alternativa assinalada
 e)
As afirmativas I, II e III estão corretas
3)
Os sistemas mecânicos podem ser do tipo __________ e __________. Os sistemas
__________ são sistemas cujo movimento dos componentes mecânicos são
movimentos lineares em um único plano. Este tipo de sistema é formado pelos
elementos físicos lineares passivos: __________, __________, __________ e
__________ viscoso. Além disso, ele é modelado através da lei de __________.
Assinale a alternativa que mostra os termos corretos que devem ser preenchidos
nas lacunas do texto acima, respectivamente.

Alternativas:
 a)
rotacionais, translacionais, rotacionais, massa, mola, amortecedor, atrito,
Newton
 b)
rotacionais, translacionais, translacionais, massa, mola, amortecedor,
atrito, Newton
Alternativa assinalada
 c)
translacionais, rotacionais, rotacionais, massa, mola, amortecedor, atrito,
Kirchhoff
 d)
translacionais, rotacionais, rotacionais, inércia, mola de torção,
amortecedor rotacional, atrito, Newton
 e)
translacionais, rotacionais, rotacionais, inércia, mola de torção,
amortecedor rotacional, atrito, Kirchhoff
4)
Os sistemas mecânicos podem ser do tipo translacionais e rotacionais. Os sistemas
mecânicos rotacionais são formados por elementos forçados a girar em torno de um
eixo e são muito utilizados em sistemas como motores, robôs, geradores, entre
outros.
A respeito de modelagem matemática desse tipo de sistema, pode-se afirmar:
I. Tem a dinâmica dos sistemas descrita em termos das equações diferenciais
fundamentadas na segunda lei de Newton.
II. Os elementos físicos lineares passivos que compõem os sistemas mecânicos
translacionais são: a inércia, a mola, amortecedor e atrito viscoso.
III. A relação torque - deslocamento angular, dada para inércia do componente
desse tipo de sistema, é dada por .
Analisando as afirmativas, assinale a alternativa correta.

Alternativas:
 a)
Apenas a afirmativa I está correta.
 b)
Apenas a afirmativa II está correta.
 c)
Apenas a afirmativa III está correta.
 d)
Apenas as afirmativas I e II estão corretas. Alternativa assinalada
e) As afirmativas I, II e III estão corretas.
