UNIVERSIDADE FEDERAL DA PARAÍBA
CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA MECÂNICA

DESENHO DE MÁQUINAS ASSISTIDO POR COMPUTADOR
Prof. Halane Mª B Fernandes Brito







Hachuras

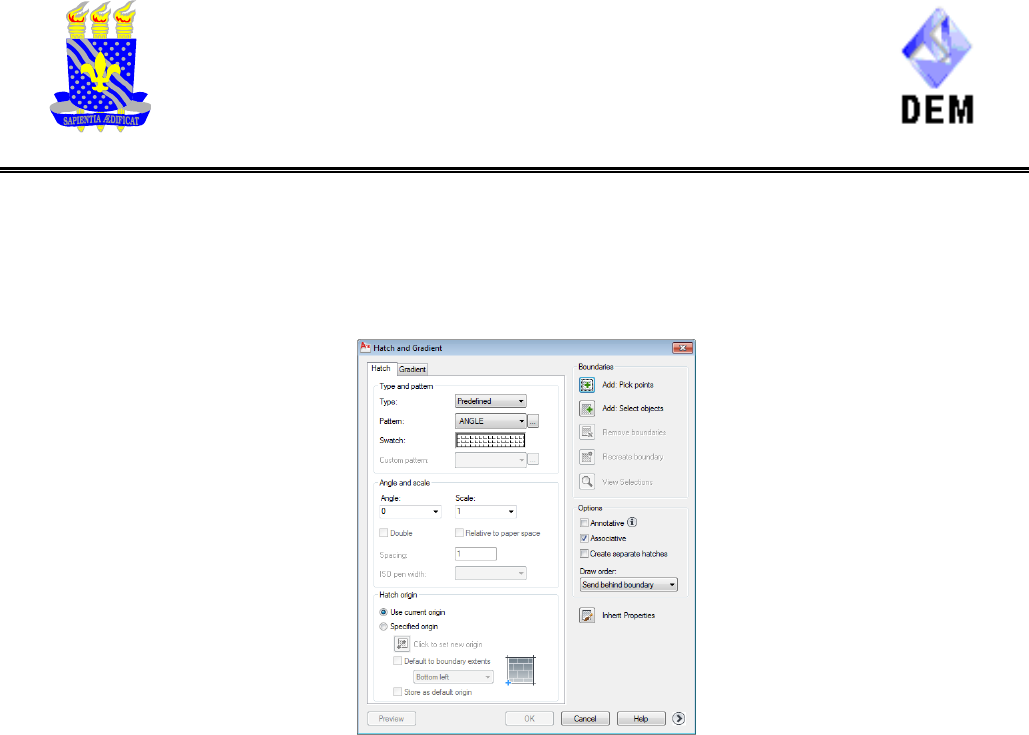

Localização: Barra de menu suspenso Draw/HATCH ou, com o botão ou, digitando as letra H ou BH na
barra de comando.



 Quadro Type and pattern: configura o tipo de hachura
o Type: Selecione a opção Predefined
o Pattern: Permite selecionar o tipo de hachura pelo nome, ou pressionando o botão situado no
seu lado direito, selecione o tipo segundo algumas normas internacionais: ISO, ANSI, etc.
o Swatch: Apresenta graficamente como ficará a hachura. Pressionar duas vezes rapidamente
com o cursor (seta) em seu interior, tem o mesmo efeito que o botão direito da janela Pattern.
 Quadro Angle and scale: configura a distância e a escala das hachuras
o Angle: Modifica o ângulo das hachuras. Digite um valor, ou selecione pressionando a seta da
janela.
o Scale: Modifica a distância entre as hachuras. Digite um valor, ou selecione pressionando a
seta da janela.
 Quadro Hatch origin: Modifica a origem onde a hachura deve ser iniciada. Tem alguma aplicação
principalmente no Desenho Arquitetônico. Ative o botão Use currente origin.
 Quadro Boundaries: determina a fronteira, o limite das hachuras
o Add Pick point: Este comando serve para selecionar o interior das áreas a serem hachuradas.
A área deve ser uma entidade fechada.
o Add Select object: Este comando permite selecionar objetos que devem ser hachurados, seja
através de uma janela de seleção, seja selecionando objetos simples fechados como polígonos,
e circunferências.
 Quadro Options:
o Associative: Desenha hachuras como um bloco, formando uma só entidade de desenho.
o No associative: Desenha as hachuras explodidas, cada linha é uma entidade de desenho.
o Draw Order: Pode-se configura se as hachuras devem vir atrás (desejável) ou na frente da aresta
do desenho que a contorna. Selecione a opção Send behind boundary. Pode-se conseguir o
mesmo resultado ativando o utilizando as opções do comando Tool/Draw order
o Inherit Properties: Permite copiar as características de uma hachura já existente no desenho.
Obs:
ANSI 31: Hachura de ferro
ANSI 32: Hachura de aço
ANSI 33: Hachura para latão, bronze ou metal leve
ANSI 36: Hachura de alumínio


Exercício

Desenhe as peças abaixo, cotando-as. Coloque hachuras de aço (ANSI 32). Coloque em escala e no formato
ABNT.


(a)


(b)


(c)


(d)
