Instalações
Laboratório
Observações Importantes:
a) Desde que contatados negligência ou uso indevido, toda e
qualquer avaria ou falta de material implicará negativamente
na avaliação por parte do professor.
c) Não será permitida a transferência de qualquer material
básico de uma bancada para outra.
d) O uso do Óculos de Proteção na testa será chamado a
atenção.
e) Não se usa fone de ouvido no laboratório.
Laboratório
Disciplina no Laboratório:
Para que aluno, durante as aulas práticas, possa vivenciar
situações cada vez mais representáveis da vida profissional
futura, será cobrada a prática de hábitos e atitudes de um
bom profissional, tais como:
• Pontualidade;
• Assiduidade;
• Responsabilidade;
• Organização;
• Segurança;
• Higiene;
• Apresentação;
• Educação;
• Iniciativa e disposição para o trabalho.
Para o estudo deste assunto, é
preciso observar como se
faz a leitura de um desenho
de instalação elétrica.
• Observe o esquema ao lado
e use a legenda, com os
respectivos símbolos, para
uma leitura correta.
Localização de elementos e traçado
de percurso da instalação elétrica
PG l 39
Localização de elementos e traçado
de percurso da instalação elétrica

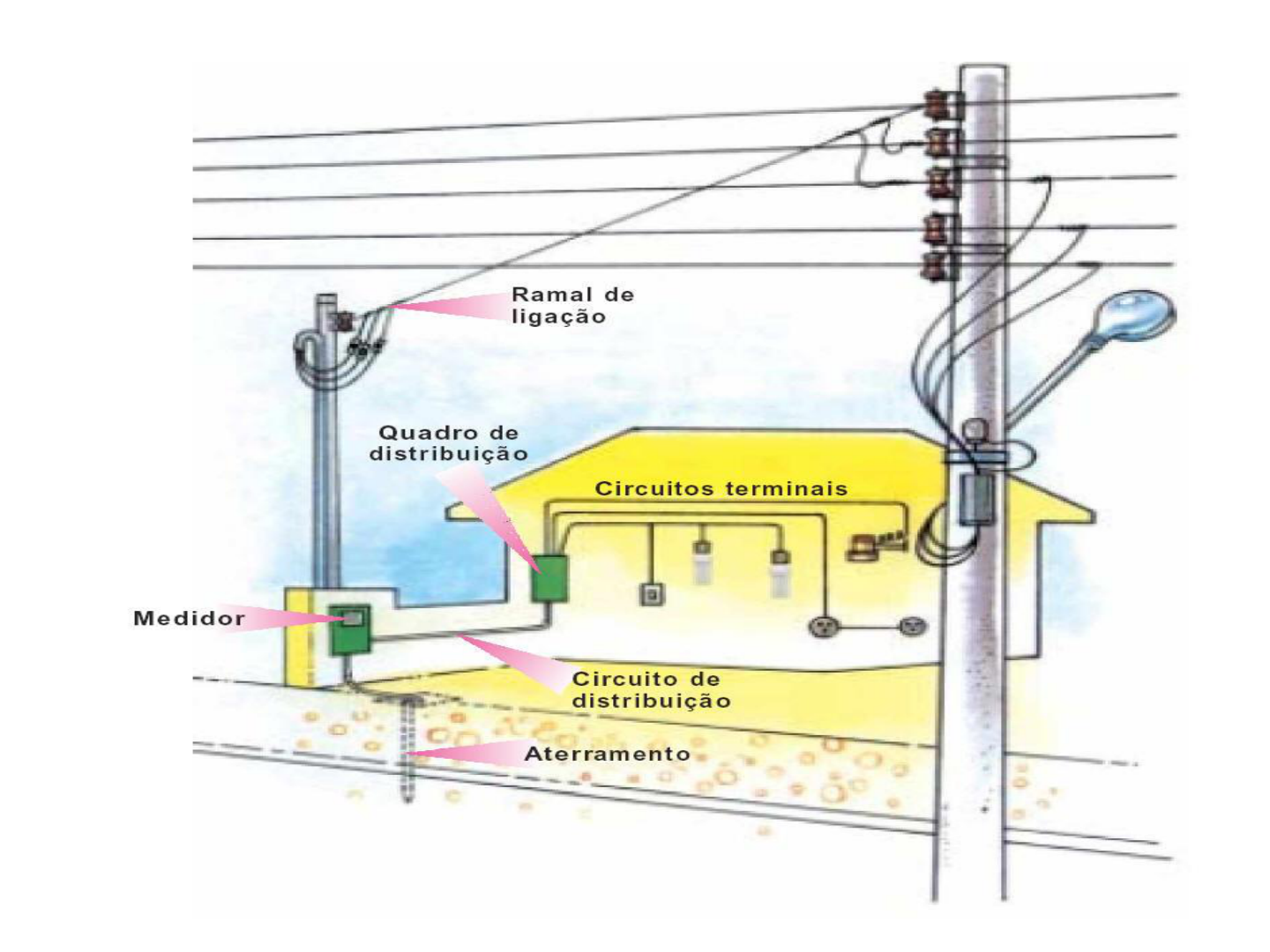

• Alguns conhecimentos
são indispensáveis para
a execução do trabalho
de uma instalação
elétrica: o que é uma
rede elétrica, quais os
materiais necessários
para a instalação, o que
é uma planta baixa e
quais os procedimentos
necessários para traçar
o percurso da
instalação.
Diagrama unifilar e multifilar
Diagrama unifilar
É representado por meio de
símbolos gráficos dos componentes
da instalação, situados na planta
baixa, apresentando a posição física
dos elementos.
Diagrama multifilar ou funcional
É a representação do circuito elétrico
por meio de símbolos gráficos,
permitindo analisar o seu
funcionamento.
Interrupção simples com lâmpada de
incandescência
• Esquema funcional
Interrupção simples com lâmpada de
incandescência
• Esquema unifilar
110V ~
Interrupção simples com lâmpada de
incandescência
• Esquema multifilar
Interrupção simples com lâmpada
incandescênte
Interruptor de duas seções
É um dispositivo de manobra, fabricado em material
termoplástico, para suportar intensidade de 10
ampères.
Interrupção simples com lâmpada
incandescênte
Interruptor de três seções e lâmpadas
incandescentes
• A instalação do interruptor de três seções é
análoga à do interruptor de duas seções. ..
N
F
Interrupção simples
• Implementação da instalação
LABORATÓRIO:
EXERCÍCIOS DE LABORATÓRIO:
1) Fazer na prática a instalação de 2 lâmpadas
incandescentes em série comandadas por 1
interruptor simples de 1 seção e fazer as medições de
corrente de tensão com o auxílio do multímetro.
2) Fazer na prática a instalação de 2 lâmpadas
incandescentes em paralelo comandadas por 1
interruptor simples de 1 seção e fazer as medições de
corrente de tensão com o auxílio do multímetro.
3) Fazer na prática a instalação de 2 lâmpadas
incandescentes comandadas por 1 interruptor de 2
seções e 1 tomada monofásica em tubulação própria.
INTERRUPTORES PARALELOS OU TREE-WAY (TRÊS VIAS)
São usados para comandar uma ou mais lâmpadas de dois pontos
diferentes, isto é, não se consegue fazer essa ligação com apenas
um interruptor, é necessário possuir dois interruptores iguais.
Esse tipo de interruptor possui três terminais. O terminal central
denomina-se: terminal comum, ou seja, o terminal central que irá
dar passagem à corrente elétrica de um interruptor a outro.
INTERRUPTOR PARALELO
• Esquema funcional
Ponto comum do
comutador Ponto comum do
comutador
INTERRUPTOR PARALELO
• Esquema
unifilar
INTERRUPTOR PARALELO
N
F
Ponto comum do
comutador
Ponto comum do
comutador
INTERRUPTOR PARALELO
• Implementação da instalação
EXERCÍCIOS DE LABORATÓRIO:
1) Fazer na prática a instalação de 2 lâmpadas
incandescentes comandadas por dois pontos
diferentes e 1 tomada monofásica.
INTERRUPTORES INTERMEDIÁRIOS
São usados para comandar uma ou mais lâmpadas por três ou mais
pontos diferentes.
Os interruptores intermediários não devem ser instalados sozinhos,
são necessários dois interruptores paralelos para que a instalação
funcione. Como o próprio nome já deduz, o interruptor
intermediário é instalado entre os interruptores paralelos. Podem-
se usar quantos interruptores intermediários achar necessário,
não existe quantidade máxima.
O interruptor intermediário possui quatro terminais, onde cada par
dá passagem à corrente elétrica para os interruptores paralelos.
INTERRUPTOR INTERMEDIARIO
INTERRUPTOR INTERMEDIARIO
INTERRUPTOR INTERMEDIARIO
EXERCÍCIOS DE LABORATÓRIO:
2) Represente em diagrama multifilar e unifilar a instalação elétrica
de 2 lâmpadas incandescentes de 40W/220V comandadas por três
pontos diferentes.
1) Fazer na prática a instalação de 2 lâmpadas incandescentes
comandadas por três pontos diferentes.
Reatores p/ Lâmpadas Fluorescentes (convencional)
• Apesar de que as lâmpadas fluorescentes possam ser
auxiliadas por uma indutância, capacitância ou resistência, a
mais prática e mais amplamente utilizada das três é a
indutância. Na maioria dos casos os reatores para lâmpadas
fluorescentes incluem um componente indutivo com uma
bobina ou um autotransformador para limitar a corrente,
podemos ainda usar uma série de combinações entre uma
bobina indutiva e um condensador.
30
Reatores p/ Lâmpadas Fluorescentes (Partida Rápida)
31
Os reatores duplos de partida rápida partem as lâmpadas
em sucessão, e então as operam em série. Após o
circuito ser acionado, a primeira operação é o
aquecimento dos catodos para auxiliar a partida das
lâmpadas, reduzindo os requisitos de tensão de
partida.
Reatores p/ Lâmpadas Fluorescentes (Eletrônico)
32
• Reatores eletrônicos funcionam de modo
diferente. Eles têm internamente um circuito
retificador e um oscilador transistorizado na casa
dos kHz, alimentando um pequeno transformador
inversor, cuja saída é ligada à lâmpada;
33
Reatores p/ Lâmpadas Fluorescentes
EXERCÍCIOS DE LABORATÓRIO:
1) Fazer na prática a instalação de 1 lâmpada
fluorescente (R.C.) comandada por dois pontos
diferentes;
2) Fazer na prática a instalação de 2 lâmpadas
fluorescentes (R.E.) comandadas por três pontos
diferentes e uma tomada monofásica em
tubulação própria.
34
CAMPAINHA
35
As campainhas são aparelhos de sinalização, que se
destinam a dar maior comodidade aos usuários,
evitando com que visitas, vendedores tenham que
bater palmas para solicitar a presença do
proprietário da residência, apartamento a fim de
atendê-lo.
36
Campainha
37
Rele de Impulso
38
Dimmer
Este sistema além de comandar uma lâmpada incandescente, também serve para aumentar ou
diminuir o nível de iluminação da mesma, variando a tensão aplicada sobre a lâmpada,
consequentemente variando sua luminosidade. Só podemos instalar dimmer em lâmpadas
incandescentes, lâmpadas de descargas não permitem o uso.
39
Fotocélula
O relé fotoelétrico ou fotocélula automatiza um sistema de iluminação e faz com que ao
anoitecer seja acionada a iluminação e ao amanhecer desligada. É claro que isso não se aplica
somente nesta situação, basta haver variação na iluminação do ambiente e esta sensibilizar o
relé para que este atue.
40
Sensor de Presença
O sensor de presença vem tendo uma alta aceitação no mercado, pois o mesmo aciona
lâmpadas através de movimento no ambiente em que o ele está instalado. Utiliza um sensor
infravermelho, que detecta o calor de algo que se movimenta no ambiente, este possui umcircuito secundário que interpreta o sinal proveniente deste sensor, acionando geralmente um
relé, onde será acionado a carga (lâmpada).
41
Sensor de Presença
Existe sensor de presença também com sensor de luminosidade, ou seja, quando o ambiente
não necessita de iluminação, este sensor não faz o acionamento da lâmpada, melhorando ainda
mais a performance do sistema, economizando energia. Este equipamento também é provido
de um sistema de minuteria, ou seja, após a acionamento da lâmpada, esta permanecerá ligada
por um determinado tempo pré-definido.
42
Minuteria
A minuteria é muito utilizada em prédios, principalmente em corredores ou escadarias, onde ao
acionar um botão de impulso, a iluminação se acende por um determinado tempo, após
decorrido este tempo a mesma desliga-se automaticamente.
Atualmente só se encontram minuterias eletrônicas e todas possuem um esquema de ligação
estampado em sua carcaça.
EXERCÍCIOS DE LABORATÓRIO:
1. Fazer na prática a instalação elétrica de 1 campainha
comandada por um pulsador. Modo residencial.
2. Fazer na prática a instalação elétrica de 1 lâmpada
incandescente comandada por 1 fotocélula.
3. Fazer na prática a instalação elétrica de 1 lâmpada
incandescente comandada por 1 Sensor de Presença.
4. Fazer na prática a instalação elétrica de 1 minuteria, 2
lâmpadas incandescentes comandadas por 3 pulsadores.
43
44
INSTALAÇÃO DE VENTILADOR DE TETO
45
INSTALAÇÃO DE VENTILADOR DE TETO
