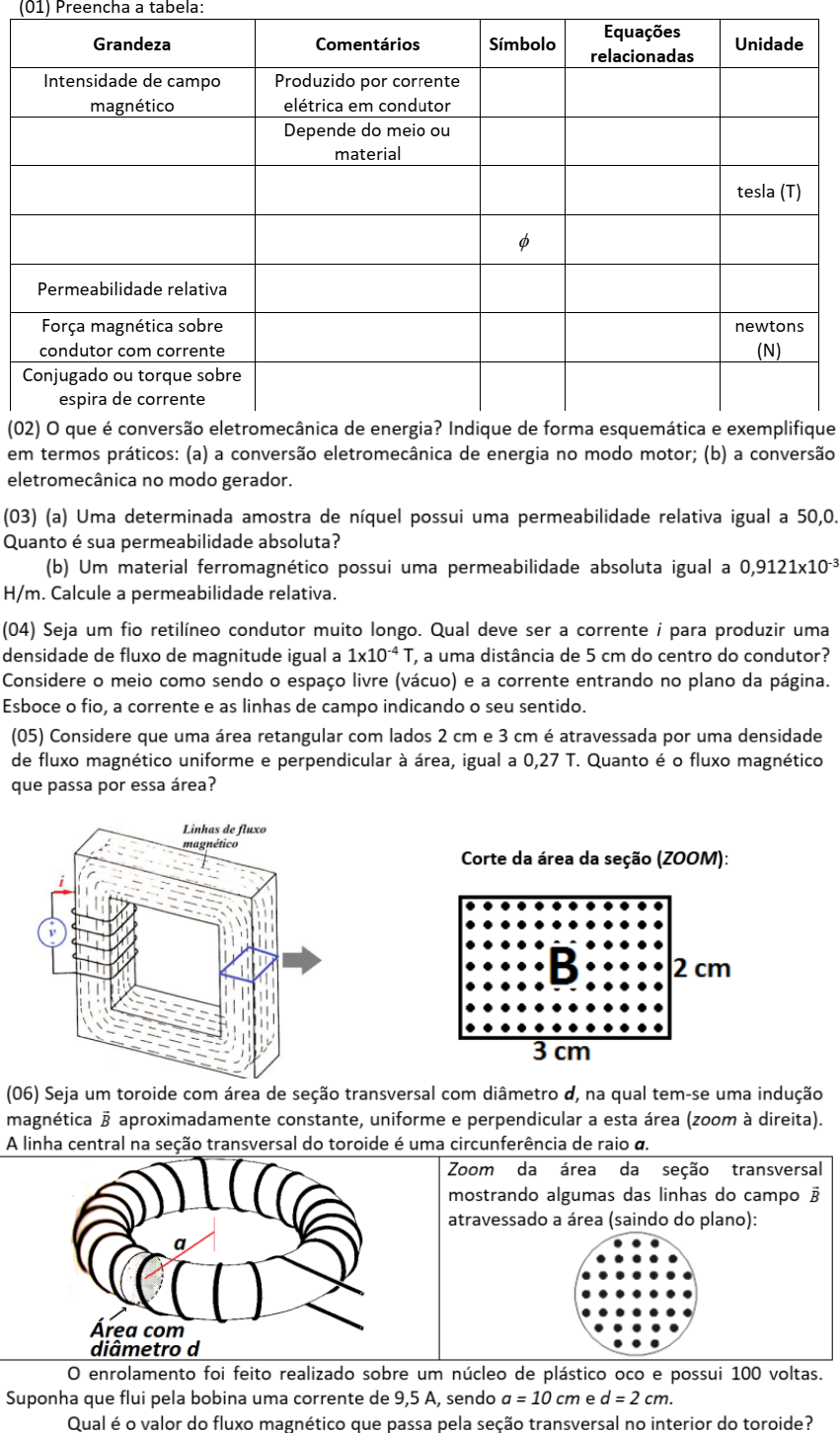

LISTA DE EXERCÍCIOS - 01






LISTA DE EXERCÍCIOS – 02

3. Considere o sistema magnético da figura abaixo, sendo:
Item Valor:
Comprimento médio do caminho magnético do núcleo 40cm
Permeabilidade relativa do núcleo 800
Área da seção transversal do núcleo 16 cm²
Número de esperas do enrolamento 100
Densidade de Fluxo magnético no núcleo 0,4 T
Respostas: a. 1,005309e-3 H/m; b. 248,680e3 A/Wb, c. 640e-6 Wb,
d. 159,155 Ae; e. 1,59A; f. 397,856 A/m
Determine:
a. A permeabilidade absoluta do material;
b. A relutância magnética do núcleo;
c. O fluxo magnético no núcleo;
d. A força magnetomotriz;
e. A intensidade da corrente no enrolamento
f. A intensidade de campo magnético;
g. Desenhe o circuito magnético equivalente;
4. Considere o sistema magnético abaixo, sendo:

Sabendo que:
Item Valor:
Comprimento médio do caminho magnético do núcleo 50cm
Permeabilidade relativa do núcleo 1600
Área da seção transversal do núcleo 20 cm²
Número de espiras do enrolamento 1 100
Número de espiras do enrolamento 2 80
Corrente no enrolamento 2, i2 2,5
Densidade de Fluxo magnético no núcleo 0,5 T

Determina:
a. A permeabilidade absoluta do material;
b. A relutância do núcleo;
c. O fluxo magnético no núcleo;
d. A força magnetomotriz resultante (𝐹𝑀𝑀𝑟𝑒𝑠𝑢𝑙𝑡𝑎𝑛𝑡𝑒 = 𝑁1 ∙ 𝑖1 − 𝑁2 ∙ 𝑖2)
e. O valor da intensidade de corrente no enrolamento 1;
f. A intensidade de campo magnético resultante;
g. Desenhe o circuito magnético equivalente;

5. Seja o sistema magnético abaixo com Ac= 12cm², Lc=40cm, N350 espiras, µ=0,0010 H/m
para o material do núcleo. Determine a tensão induzida no enrolamento quando
Bc(t)=1,23sen(wt) T, e a frequência é de 60Hz. Despreze a dispersão do fluxo. Calcule
também a tensão eficaz. ( 𝑉𝑒𝑓 = 𝑉𝑚𝑎𝑥/√2)
Resposta: e(t) 195,286xcos(377t) V
Adotar Formulas:
𝑊 = 2𝜋𝑓; ∅(𝑡) = 𝐵(𝑡) ∙ 𝐴(𝑡); 𝜆(𝑡) = 𝑁 ∙ 𝜙(𝑡); 𝑒(𝑡) = 𝑑𝜆/𝑑𝑡; 𝑒𝑒𝑓𝑖𝑐𝑎𝑧 = 𝑒𝑚𝑎𝑥/√2



6. Seja a figura abaixo e considere que:
- As linhas tracejadas delimitam três partes do núcleo, sendo:
 Para as partes laterais: L1=L3=20cm;
 Para a perna central: L2=8cm;
- A permeabilidade relativa do núcleo é constante e igual a 310.


Determine:
a. Considerando que o enrolamento possui 440 espiras e a corrente no mesmo é
2,15A, calcule a densidade de fluxo magnético em cada uma das três pernas do
núcleo. Despreze o fluxo de dispersão:

Nota: Faça uma analogia com circuitos elétricos para desenvolver o item

b. Calculo o fluxo concatenado pela Bobina.

Observações:
O fluxo concatenado não é o mesmo que o fluxo da bobina, pois representa o
enlace total da bobina com fluxo do núcleo. Portanto:

𝜆 = 𝑁 ∙ ∅

Em transformadores ideais com reação 1:1 sem mudança de tensão, teremos
que:
𝜆1 = 𝜆2
𝑁1 ∙ ∅ = 𝑁2 ∙ 𝜙


c. Calcule a indutância da bobina

Formula: 𝐿 = 𝑁2/ℛ

7. A estrutura magnética de uma máquina síncrona simplificada está mostrada na figura
abaixo. Supondo que o ferro do rotor e do estator tenham permeabilidade infinita (𝜇 = ∞),
encontre:

O fluxo ∅ do entreferro e a densidade de fluxo Bg, sendo a corrente I=10A,N=1000, g=
1cm, e Ag=2000cm².
