Lista de exercícios III de Eletricidade CC (Análise de Circuitos)
Curso: Técnico em Eletrotécnica

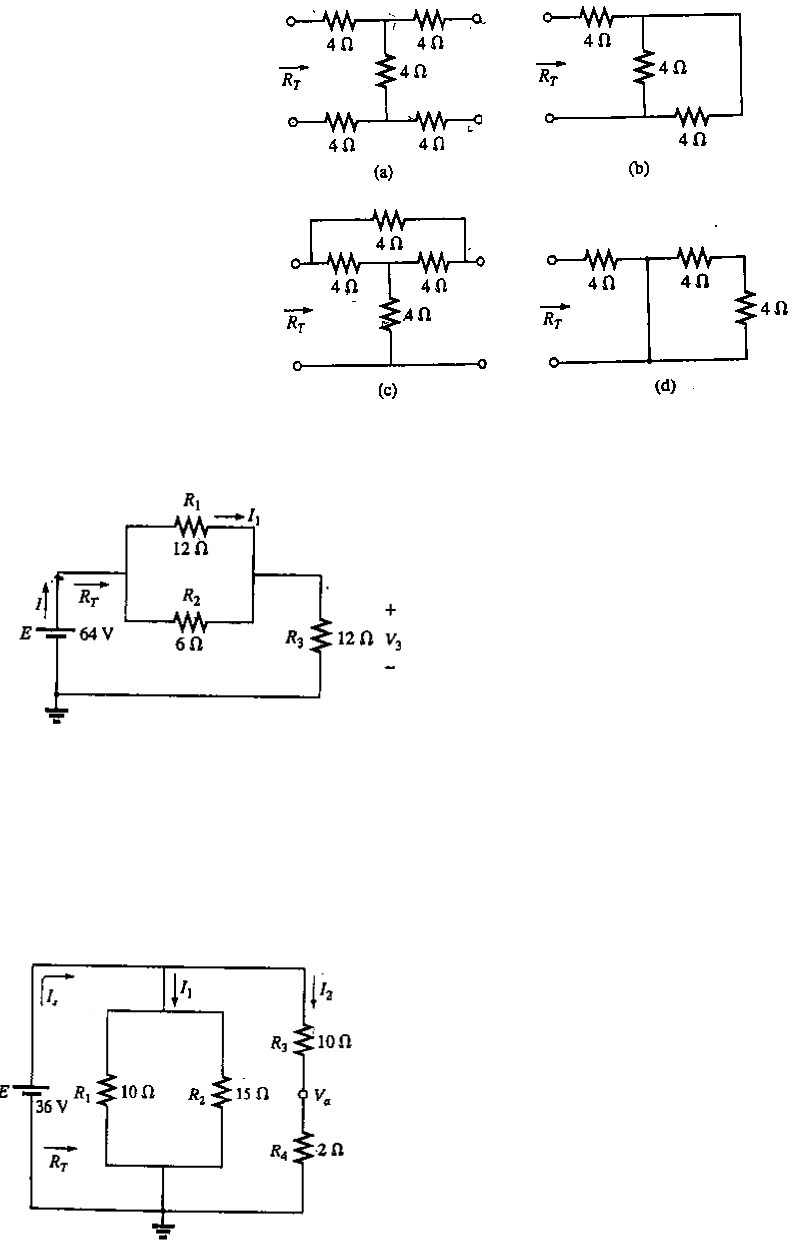

1. Determine RT para os circuitos mostrado abaixo.

2. Para o circuito mostrado abaixo.

a) Determine RT.
b) Encontre I e I1.
c) Calcule V3.
3. Para o circuito mostrado abaixo.


a) Determine RT.
b) Encontre Is, I1 e I2.
c) Calcule Va.
4. Para o circuito mostrado abaixo.

a) Determine as correntes I1, I2, I3 e I4.
b) Calcule Va e Vbc.
5. Para o circuito em cascata mostrado a seguir:

a) Determine a corrente I.
b) Determine a corrente I7.
c) Determine as tensões V3, V5 e V7.
d) Calcule a potência dissipada por R7 e compare-a com a potência fornecida pela fonte de 204 V.
6. Para o circuito em cascata mostrado a seguir:

a) Determine RT.
b) Calcule I.
c) Determine I8.
7. Determine a potência dissipada pela resistência de carga de 10 Ω vista na figura abaixo.

8. Determine a tensão Vab entre os terminais da fonte de corrente ideal mostrada abaixo.

9. Para o circuito a seguir:

a) Determine as correntes I1 e Is.
b) Determine as tensões Vs e V3
10. Determine a tensão V2 e a corrente I1 para o circuito abaixo.

11. Usando a análise das correntes nos ramos, determine a intensidade e o sentido das correntes nos
resistores dos circuitos a seguir.


12. Resolva o exercício anterior (11) usando o método das malhas.

13. Para o circuito em ponte a seguir:
a) Escreva a equação das malhas;
b) Determine a corrente em R5;
c) O circuito está equilibrado?

14. Usando uma conversão Δ-Y ou Y- Δ, determine a corrente I em cada um dos circuitos mostrados a
seguir.
