MBIENTEAcadêmico: Suély Colaço Chaves (1033808)
Disciplina: Eletricidade (EEL02)
Avaliação: Avaliação II - Individual Semipresencial ( Cod.:460811) ( peso.:1,50)
Prova: 13606830
Nota da Prova: 10,00
Legenda: Resposta Certa Sua Resposta Errada

1. A geração de energia elétrica através do magnetismo ou do eletromagnetismo pode ser
compreendida com a aplicação de duas leis básicas que regem o fenômeno, a Lei de Lenz

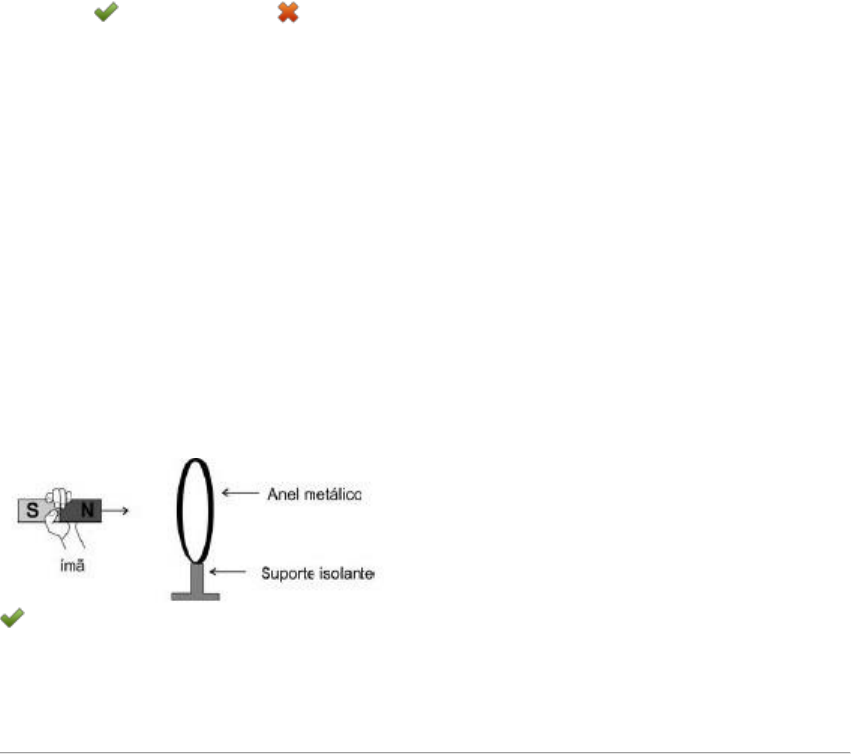

e a Lei de Faraday. Na figura a seguir, um ímã é aproximado a um anel metálico fixo em um
suporte isolante. Considerando o movimento do ímã em direção ao anel, classifique V para
as sentenças verdadeiras e F para as falsas.

( ) O movimento do ímã em direção ao anel metálico não causa efeitos no anel.
( ) O movimento do ímã em direção ao anel metálico produz corrente alternada no anel.
( ) O movimento do ímã em direção ao anel metálico produz corrente elétrica no anel,
causando uma força de atração entre anel e ímã.
( ) O movimento do ímã em direção ao anel metálico produz corrente elétrica no anel,
causando uma força de repulsão entre anel e ímã.

Assinale a alternativa que apresenta a sequência CORRETA:

FONTE DA IMAGEM: Disponível em:
<http://www.tecnolegis.com/provas/comentarios/95438>. Acesso em: 15 jul. 2017.

a) F - F - F - V.
b) F - V - V - F.
c) V - V - V - F.
d) V - F - F - V.

2. Nos geradores de campo giratório, cada giro das espiras completa um ciclo de tensão
gerado para a máquina. O trabalho do gerador elétrico é muito conhecido através da
conversão de energia mecânica em energia elétrica, podendo esta ser alternada ou
contínua. Através de qual formulação é possível encontrarmos a frequência de um gerador
de energia? Analise as opções a seguir e assinale a alternativa CORRETA:

a) A formulação 1 nos dá a frequência do gerador.
b) A formulação 3 nos dá a frequência do gerador.
c) A formulação 2 nos dá a frequência do gerador.
d) A formulação 4 nos dá a frequência do gerador.

3. O transformador básico é constituído apenas por duas bobinas que são isoladas
eletricamente entre si, sendo elas enroladas em torno de um mesmo núcleo de ferro. Isso
gera um acoplamento magnético entre as bobinas, viabilizando a transferência de energia
de uma bobina para a outra. Uma bobina, chamada de primário, recebe energia elétrica de
uma fonte de corrente alternada, enquanto a outra bobina, chamada de secundário, poderá
fornecer energia elétrica em forma de corrente alternada para uma carga. Sobre o exposto,
classifique V para as sentenças verdadeiras e F para as falsas:

( ) Cada enrolamento é formado por uma quantidade de espiras, determinada conforme a
relação de conversão para a qual o transformador foi projetado.
( ) O valor da tensão de saída de um transformador dependerá da relação de espiras e
também do valor da tensão de entrada aplicada.
( ) Quando a tensão no primário do transformador é maior do que a tensão no secundário,
ele é chamado de transformador elevador.
( ) Quando a tensão no primário do transformador é menor do que a tensão no
secundário, ele é chamado de transformador abaixador.

Assinale a alternativa que apresenta a sequência CORRETA:
a) V - F - F - V.
b) F - V - V - V.
c) V - V - F - F.
d) F - V - V - F.

4. O conjunto de todas as linhas do campo magnético que emergem entre os polos de um ou
mais ímãs chama-se fluxo magnético, é uma grandeza física referente à quantidade de
linhas de campo que percorrem uma determinada área. Sobre as características do fluxo
magnético, analise as seguintes sentenças:

I- O número de linhas de força num campo magnético estabelece o valor do fluxo.
II- A frequência do fluxo determina a quantidade de linhas atuantes num campo magnético e
estabelece o valor do fluxo.
III- Quanto maior o número de linhas de força, maior o fluxo e mais forte será o campo
magnético.
IV- A unidade de fluxo magnético é o Weber (Wb).

Assinale a alternativa CORRETA:
a) As sentenças II e III estão corretas.
b) As sentenças I, III e IV estão corretas.
c) As sentenças I e II estão corretas.
d) As sentenças II, III e IV estão corretas.

5. A ocorrência de produção de corrente elétrica, por um campo magnético flexível, denomina-
se indução eletromagnética, e a corrente elétrica originada denomina-se corrente induzida.
As pesquisas do físico russo Heinrich Lenz (1804-1865) apresentam que as causas que
estabelecem a direção de uma corrente induzida têm correlação com a causa ao qual foi
originada. De acordo com a Lei de Lenz, classifique V para as sentenças verdadeiras e F
para as falsas:

( ) O campo magnético da corrente induzida deve combater a proximidade do ímã, ou
seja, o ímã deve ser repelido.
( ) Para que aconteça a repulsão do ímã, a superfície da espira, orientada para ele, deve
corresponder ao polo sul.
( ) No instante em que o processo se integra com o ímã da bobina, o fluxo induzido deve,
inclusive, reagir a esta integração.
( ) No momento em que se separa o ímã da bobina, a corrente induzida deve, inclusive,
reagir a esta separação.

Assinale a alternativa que apresenta a sequência CORRETA:
a) V - V - F - V.
b) F - V - F - V.
c) V - F - V - V.
d) F - V - V - F.

6. Transformadores de tensão (comumente chamados de trafos) são dispositivos que
aumentam ou diminuem determinado valor de tensão elétrica. Considere que um
transformador de 13.800/220 V alimenta uma carga de 20 kW, que se encontra ligada ao
lado de menor tensão. Nesta situação, é possível calcular o valor da corrente que circula no
enrolamento de maior tensão. Considerando que a tensão sobre a carga é de 220 V,
analise as sentenças a seguir:

I- A aplicação do transformador é especificamente de elevar o nível de tensão.
II- O valor da corrente que circula no enrolamento é de 90,1 A.
III- O transformador tem a função de rebaixamento ou aumento do nível de tensão.
IV- O valor da corrente que circula no enrolamento é de 1,45 A.

Assinale a alternativa CORRETA:
a) As sentenças I e IV estão corretas.
b) As sentenças I e II estão corretas.
c) As sentenças III e IV estão corretas.
d) As sentenças II e III estão corretas.

7. Um motor elétrico converte a energia elétrica de entrada em energia mecânica de saída. É
a principal aplicação de motores elétricos e no acionamento de equipamentos industriais ou
domésticos. Com base neste conceito, sobre os componentes de um motor elétrico padrão
e sua respectiva definição, associe os itens, utilizando o código a seguir:

I- Carcaça.
II- Eixo.
III- Rotor.
IV- Tampa defletora.

( ) Componente utilizado para proteção devido à rotação das pás do ventilador.
( ) Componente utilizado para transmissão da energia mecânica convertida.
( ) Componente do motor que tem a função de dissipar o calor e envolver o mecanismo
eletro-mecânico.
( ) Componente girante do motor elétrico formado por um eixo que suporta um conjunto de
bobinas enroladas.

Assinale a alternativa que apresenta a sequência CORRETA:
a) IV - II - I - III.
b) III - IV - II - I.
c) II - I - III - IV.
d) I - III - IV - II.

8. A geração de energia elétrica através do magnetismo ou do eletromagnetismo pode ser
compreendida com a aplicação de duas leis básicas que regem o fenômeno,: a Lei de Lenz
e a Lei de Faraday. As figuras anexas mostram um ímã natural caindo através de anéis
metálicos. Na figura da esquerda, o anel é fechado, na da direita existe uma fenda no anel.
Sobre a Lei de Faraday e a Lei de Lenz, classifique V para as sentenças verdadeiras e F
para as falsas:

( ) Em ambas as situações, a corrente induzida no anel produz um campo magnético que
se opõe à aproximação do ímã.
( ) Em ambos os casosse verifica a Lei da Indução de Faraday, bem como a Lei de Lenz.
( ) Na figura da direita não é induzida uma corrente, pois o anel está fendido.
( ) O ímã da figura da esquerda cai numa velocidade inferior ao da direita, devido ao
campo magnético induzido no anel.

Assinale a alternativa que apresenta a sequência CORRETA:

FONTE DA IMAGEM: Disponível em: <https://pt.slideshare.net/fisicaatual/induo-
eletromagntica>. Acesso em: 10 fev. 2017.

a) V - F - V - V.
b) V - V - F - V.
c) F - V - F - V.
d) F - V - V - F.

9. A rotação característica dos motores é responsável pelo desempenho de equipamentos,
como máquinas de lavar, secadoras de roupa, ventiladores, condicionadores de ar e da
maioria das máquinas encontradas nas indústrias. Nos motores elétricos, a intensidade da
força varia diretamente com a força do campo magnético, e a quantidade de corrente que
flui no condutor são máquinas que convertem energia elétrica em energia mecânica. Sobre
os motores elétricos, classifique V para as sentenças verdadeiras e F para as falsas:

( ) Os motores elétricos de corrente alternada podem ser classificados como motores
trifásicos e motores monofásicos.
( ) Os motores elétricos de corrente contínua podem ser classificados como motores
autoexcitados e motores com excitação independente.
( ) Um dos inconvenientes dos motores elétricos de corrente alternada monofásicos é seu
baixo rendimento.
( ) No Brasil, os motores elétricos comercializados não necessitam ter placas metálicas de
identificação e características técnicas.

Assinale a alternativa que apresenta a sequência CORRETA:
a) F - V - V - V.
b) V - V - V - F.
c) V - F - V - F.
d) F - V - F - V.

10. Os motores de corrente contínua são muito utilizados em aplicações onde se deseja
controle de velocidade e torque. No entanto, algumas de suas desvantagens limitam sua
utilização em certas aplicações. Assinale a alternativa CORRETA que apresenta uma
desvantagem associada aos motores cc:
a) Alta taxa de manutenção.
b) Baixo rendimento.
c) Baixo fator de potência.
d) Baixo torque de partida
