26/05/2014
1
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
ANÁLISE NODAL e de MALHA por INSPEÇÃO
Professor: Paulo Cícero Fritzen
E-mail: pcfritzen@utfpr.edu.br
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE NODAL por INSPEÇÃO
Esta é uma abordagem rápida, fundamentada na simples inspeção do
circuito.
Quando todas as fontes em um circuito são fontes independentes de
corrente, não precisamos aplicar a LKC a cada nó para obter as
equações de tensões do nó.

 Podemos obter a equações pela simples inspeção do circuito.

Para exemplificar vamos examinar o circuito no próximo slide.
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE NODAL por INSPEÇÃO

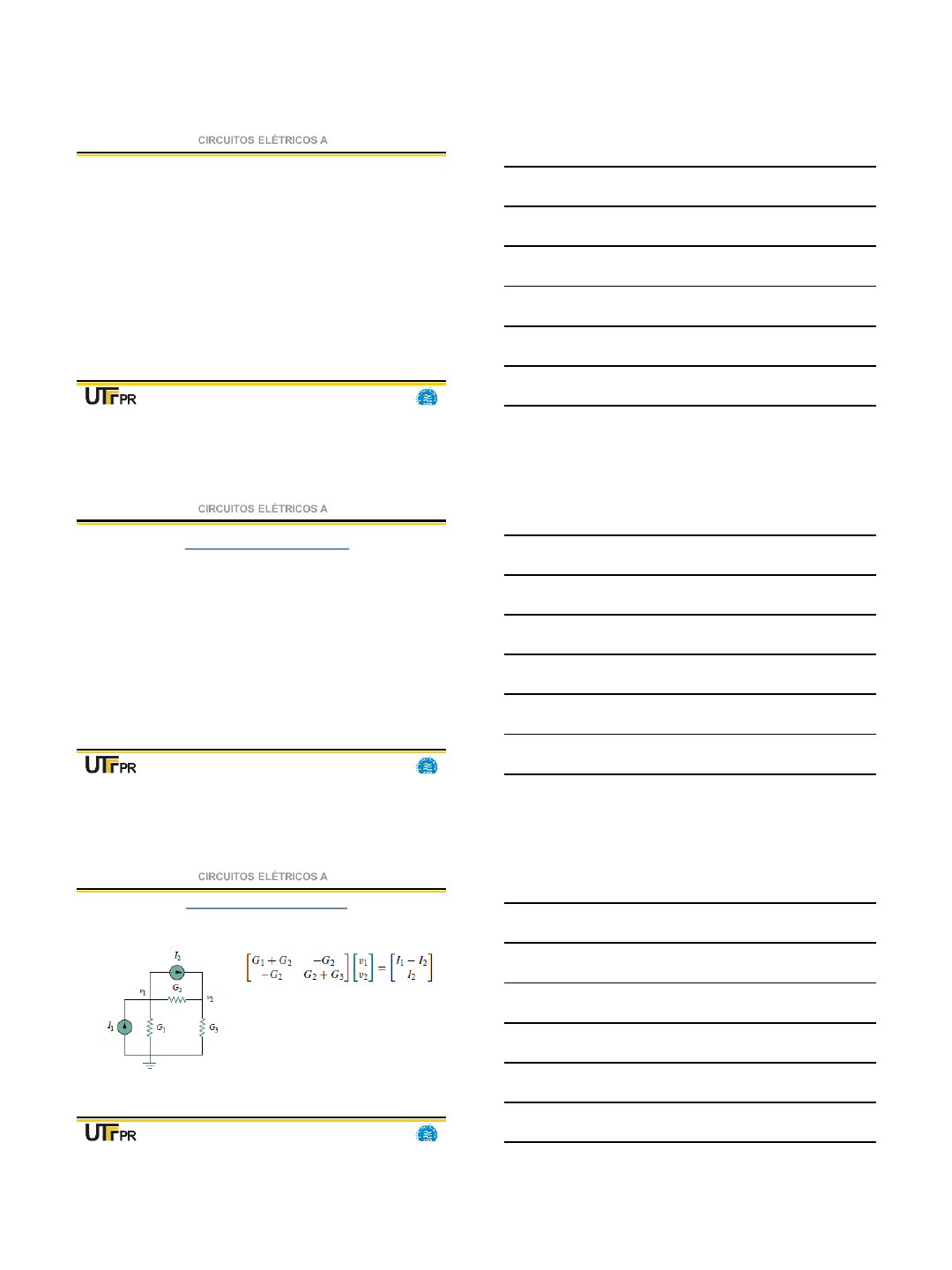

O circuito possui dois nós (excluindo o nó de referência) e as equações
nodais são mostradas a seguir na forma matricial.
Observe que cada termo da diagonal é a soma
de todas as condutâncias conectadas
diretamente ao nó 1 ou 2, enquanto que os
termos fora da diagonal são o negativo das
condutâncias conectadas entre os nós. Além
disto, cada termo no lado direito da equação é a
soma algébrica das correntes que entram no nó.
26/05/2014
2
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE NODAL e de MALHA por INSPEÇÃO
De modo geral, se um circuito com fontes independentes de corrente
possui N nós (excluindo o nó de referência), as equações das tensões
nodais podem ser compostas em função das condutividades.
Ou simplesmente, Gv = i
Onde:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE NODAL por INSPEÇÃO
G é chamada de matriz de condutância, v é o vetor de saída e i é o vetor de
entrada.
A equação acima (novamente reescrita) pode ser resolvida para obter-se
as tensões de nó desconhecidas.

Tenha sempre em mente que isto é válido para circuitos somente com
fontes independentes de corrente e resistores lineares.
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE de MALHA por INSPEÇÃO
De modo similar, podemos obter as equações de corrente da malha por
inspeção quando o circuito om resistências lineares possuir apenas
fontes independentes de tensão . Considere o circuito a seguir que possui
dois nós e as equações nodais também são mostradas a segui.
26/05/2014
3
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE de MALHA por INSPEÇÃO
Observamos que cada termo da diagonal é a soma das resistências da
malha, enquanto que os termos fora da diagonal são o negativo das
resistência comum entre a malha 1 e 2. Cada termo do lado direito da
equação anterior é a soma algébrica, realizada em sentido horário, de
todas as fontes de tensão independentes da malha.
Ou simplesmente, Ri = v
De modo geral, se um circuito possui N malhas, as equações das correntes
de malha podem ser expressas em termos de resistências, como:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A

 ANÁLISE de MALHA por INSPEÇÃO
Onde:
R é chamada de matriz de resistência, i é o vetor de saída e v é o vetor de
entrada.
A equação do slide anterior pode ser resolvida para obter-se as correntes
de malha desconhecidas.
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 1
- Utilizando a Análise Nodal do circuito por Inspeção, encontre as equações das
tensões nodais na forma matricial para o circuito a seguir dado?
26/05/2014
4
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 1
 Solução: O circuito possui 4 nós, além do nó de referência, e portanto, precisamos
de quatro equações nodais. Isto significa que o tamanho da matriz condutância G é
4x4. Os termos das diagonais de G em siemens, são:
Os termos fora das
 diagonais são:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 1
O vetor i de correntes de entrada possui os seguintes termos, em ampères:
i1 = 3A; i2 = - 1 – 2 = -3A; i3 = 0 A; i4 = 2 + 4 = 6 A.
Portanto, as equações nodais são:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 2
- Utilizando a Análise de Malha por Inspeção, componha as equações de
correntes de malha na forma matricial para o circuito a seguir dado?
26/05/2014
5
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 2
 Solução: O circuito possui 5 malhas; portanto, a matriz de resistência R é 5x5. Os
termos das diagonais de R em ohms, são:
Os termos fora das diagonais são:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 2
O vetor v das tensões de entrada possui os seguintes termos, em volts:
v1 = 4V; v2 = 10 – 4 = 6V; v3 = -12 +6 = -6V; v4 = 0V; v5 = -6V.
Portanto, as equações d correntes de malha são:
A partir desta equação podemos obter as correntes de malha i1, i2, i3, i4 e i5.
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 3
- Utilizando a Análise Nodal do circuito por Inspeção, encontre as equações das
tensões nodais na forma matricial para o circuito a seguir dado?
26/05/2014
6
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 3
-Resposta:
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOS ELÉTRICOS A
 EXEMPLO 4
- Utilizando a Análise de Malha por Inspeção, componha as equações de
correntes de malha na forma matricial para o circuito a seguir dado?
Universidade Tecnológica Federal do Paraná - Departamento Acadêmico de Eletrotécnica
Curso de Engenharia Industrial Elétrica - Ênfase em Eletrotécnica
CIRCUITOSELÉTRICOS A
 EXEMPLO 4
-Resposta:
