MECÂNICA DOS SÓLIDOS II
Lista de Exercícios 11: Resistências dos Materiais: Tensão Normal e Cisalhante
Profª Fernanda Valim

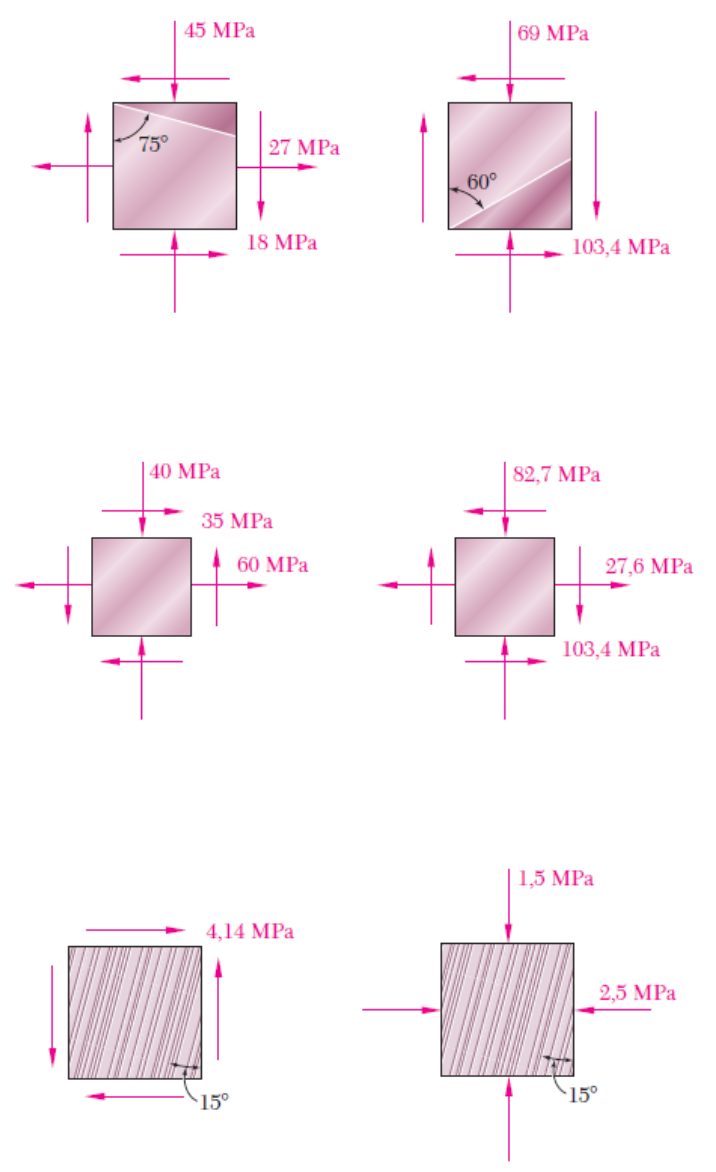

1. Para os estados de tensão mostrados nas figuras, determine as tensões normal e de
cisalhamento que atuam na face oblíqua do elemento triangular sombreado na figura.




2. Para o estado de tensão dado, determine (a) os planos principais e (b) as tensões
principais.



3. As fibras de um elemento de madeira formam um ângulo de 15° com a vertical. Para o
estado de tensão mostrado, determine (a) a tensão de cisalhamento no plano da tensão,
paralela às fibras e (b) a tensão normal perpendicular às fibras.

4. Um tubo de aço com diâmetro externo igual a 304,8 mm é fabricado a partir de uma placa
com espessura de 6,35 mm que é soldada formando uma hélice orientada a 22,5° em
relação ao plano perpendicular ao eixo do tubo. Sabendo que uma força axial P de 178kN
e que um torque T de 9038kN ⋅ mm são aplicados ao tubo segundo as direções mostradas,
determine s e t nas direções, respectivamente, normal e tangencial à solda.




5. Dois elementos de madeira de seção transversal retangular uniforme de 80 mm x 120 mm
são unidos por uma junta colada conforme mostra a figura. Sabendo que b = 22° e que as
tensões máximas admissíveis na junta são, respectivamente 400 kPa em tração
(perpendicular à emenda) e 600 kPa em cisalhamento (paralela à emenda), determine a
maior força centrada P que pode ser aplicada.



6. Para o estado plano de tensão mostrado, determine o maior valor de y para o qual a
tensão de cisalhamento máxima no plano das tensões é igual ou menor que 75 MPa.



Respostas:
1. = -49,2 MPa; τ = -2,41 MPa;
 = 37,9 MPa; τ = -81,6 MPa;
2. A) -37,0 MPa, ө = 53º B) -13,6 MPa;
3. A) 3,59 MPa B) -2,07 MPa;
A) -0,25 MPa B) -2,43 MPa;
4. = -32,8 MPa; τ = -3,22 MPa;
5. 16,58 kN
6. 205 MPa
