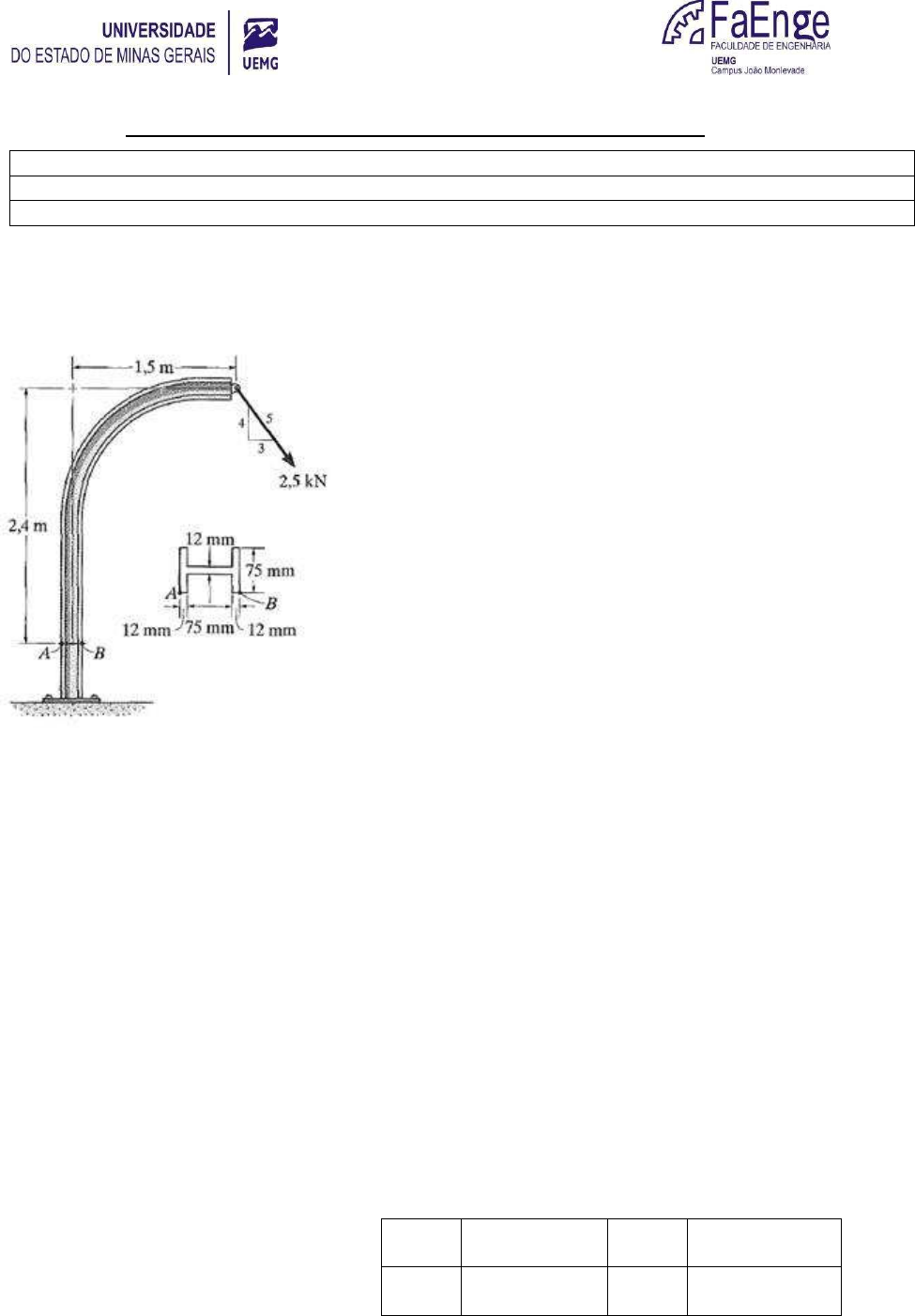

1ª LISTA DE EXERCÍCIOS DE RESISTÊNCIA DOS MATERIAIS II NOME: PROFESSOR: Alberto Souza DISCIPLINA: Resistência dos Materiais II TURMA: EC5 PERÍODO: 5º DATA: VALOR: / 10 pontos 1) A lança de guindaste é submetida a uma carga de 2,5 kN. Determine o estado de tensão nos pontos A e B. Mostre os resultados em um elemento de volume diferencial localizado em cada um desses pontos. Respostas A = 84,13 MPa A = 0 MPa B = -85,61 MPa B = 0 MPa 2) O painel de sinalização está sujeito a carga uniforme do vento de 1,5 kPa. Determine as componentes da tensão nos pontos A, B, C e D no poste de sustentação de 100 mm de diâmetro devido a esta carga. Mostre os resultados em um elemento de volume localizado em cada um desses pontos. Respostas A = 107 MPa A = 15,28 MPa B = 0 MPa B = 14,77 MPa C = - 107 MPa C = 15,28 MPa D = 0 MPa D = 15,79 MPa 3) A travessa ou longarina de suporte principal da carroceria do caminhão está sujeita à carga distribuída uniforme. Determine as tensões de flexão e cisalhamento nos pontos A e B. Respostas A = 0,00 MPa A = 21,26 MPa B = 101,55 MPa B = 0,00 MPa 4) As fibras da madeira da tábua formam um ângulo de 20° com a horizontal como mostra a figura. Determine a tensão normal e a tensão de cisalhamento que agem ao longo das fibras, se a tábua é submetida a uma carga axial de 250 N. Respostas x’ = 19,50 kPa x’y’ = 53,57 kPa 5) O estado de tensão em um ponto em um elemento estrutural é mostrado no elemento. Determine as componentes de tensão que agem no plano inclinado AB. Resolva o problema usando o (a) método do equilíbrio, (b) as equações de transformação de tensão e (c) o círculo de Mohr. Respostas x’ = - 4,052 MPa x’y’ = - 0,404 MPa 6) Determine o estado de tensão equivalente em um elemento, se ele estiver orientado a 30° em sentido anti-horário em relação ao elemento mostrado. Resolva o problema usando (a) as equações de transformação de tensão e (b) o círculo de Mohr. Respostas x’ = 747,7 kPa y’ = - 1.047,7 kPa x’y’ = 345,1 kPa 7) Determine o estado de tensão equivalente em um elemento, se ele estiver orientado a 60° em sentido horário em relação ao elemento mostrado. Resolva o problema usando (a) as equações de transformação de tensão e (b) o círculo de Mohr. Respostas x’ = - 28,92 kPa y’ = 328,92 kPa x’y’ = 69,90 kPa 8) O estado de tensão em um ponto é mostrado no elemento. Determine (a) as tensões principais e (b) a tensão de cisalhamento máxima no plano e a tensão normal média no ponto. Especifique a orientação do elemento em cada caso. Resolva o problema usando as equações de transformação de tensão e o círculo de Mohr. Respostas 1 = 52,97 MPa θp1 = 14,87º 2 = - 67,97 MPa θp2 = - 75,13º máx = 60,47 MPa θs1 = - 30,13º θs2 = 59,87º méd = - 7,50 MPa 9) Um bloco de madeira falhará, se a tensão de cisalhamento que age ao longo da fibra for 3,85 MPa. Se a tensão normal σx = 2,8 MPa, determine a tensão de compressão σy necessária para provocar ruptura. Respostas y = -5,767 kPa 10) A viga tem seção transversal retangular e esta sujeita às cargas mostradas. Determine as tensões principais desenvolvidas no ponto A e no ponto B, localizado imediatamente à esquerda da carga de 20kN. Mostre os resultados em elementos localizados nesses pontos. Respostas A,1 = 29,5 MPa θA,p1 = 0º A,2 = 0 MPa θA,p2 = 90º B,1 = 0,541 MPa θB,p1 = - 54,22° B,2 = -1,041 MPa θB,p1 = 35,78º 11) A viga T está sujeita ao carregamento distribuído aplicado ao longo de sua linha central. Determine as tensões principais nos pontos A e B e mostre os resultados em elementos localizados em cada um desses pontos. Respostas A,1 = 152,15 MPa θA,p1 = 0º A,2 = 0 MPa θA,p2 = 90º B,1 = 0,229 MPa θB,p1 = - 88,04° B,2 = - 195,85 MPa θB,p1 = 1,96º 12) A viga mostrada na figura está sujeita a uma carga inclinada de 2,6 kN. Determine as tensões principais (σ1 e σ2) na viga no ponto P e especifique as orientações dos planos principais (θP1 e θP2). Figura 1 - Vista da lateral da viga Figura 2 - Seção transversal a-a Respostas 1 = 464,95 kPa θP1 = 4,15º 2 = -2,45 kPa θP2 = 94,15º 13) As cargas internas em uma seção da viga são mostradas na figura. Determine as tensões principais no ponto A, ponto B e ponto C, considerando que este último ponto esta localizado na parte inferior da alma da viga. Respostas 1,A = 0,00 MPa 2,A = -77,45 MPa 1,B = 44,11 MPa 2,B = 0,00 MPa 1,C = 54,58 MPa 2,C = -59,82 MPa 14) O eixo maciço está sujeito a torque, momento fletor e força de cisalhamento como mostra a figura. Determine as tensões principais que agem nos pontos A e B e a tensão de cisalhamento máxima absoluta. Respostas Ponto A Ponto B 1 = 5,50 MPa 1 = 1,29 MPa 2 = - 0,61 MPa 2 = -1,29 MPa abs,máx = 3,06 MPa abs,máx = 1,29 MPa 15) A tensão em um ponto é mostrada no elemento. Determine as tensões principais e a tensão de cisalhamento máxima absoluta. Respostas máx = 98,94 MPa mín = -100 MPa abs,máx = 99,47 MPa 16) Uma tubulação de água de 750 mm de diâmetro interno e 12 mm de espessura da parede liga um reservatório R com uma estação geradora S. Sabendo-se que h = 320 m, determinar a máxima tensão normal e a máxima absoluta tensão de cisalhamento na tubulação, em condições estáticas. Considere a densidade da água igual a 10 kN/m³. Respostas máx = 100 MPa abs,máx = 50 MPa 17) O tanque cilíndrico de armazenamento despressurizado tem uma espessura de parede de 4,8 mm e é feito de um aço com 400 MPa de tensão última à tração. Determine a máxima altura h de água que pode ser suportada pelo tanque, se um coeficiente de segurança de valor 4 é desejado. Considere a densidade da água igual a 10 kN/m³. Resposta h = 12,65 m 18) O vaso de pressão cilíndrico tem raio interno de 1,25 m e espessura de parede de 15 mm. É feito de chapas de aço soldadas ao longo de uma linha de junção a 45º em relação à horizontal. Determine as componentes de tensão normal e da tensão de cisalhamento ao longo dessa linha de junção, se o vaso estiver sujeito a uma pressão interna de 3 MPa. Respostas x’ = 187,50 MPa x’y’ = 62,50 MPa 19) A porção cilíndrica do reservatório de ar comprimido mostrada é fabricada com chapa de 9,5 mm de espessura, soldada ao longo de uma hélice formando um ângulo β = 28º com a horizontal. Determinar a maior pressão admissível, sabendo- se que a tensão normal perpendicular à solda não deve ultrapassar 165 MPa. Resposta p = 4,35 MPa 20) A porção cilíndrica do reservatóriode ar comprimido mostrado é fabricada de uma chapa de 5 mm de espessura soldada ao longo de uma hélice, formando um ângulo de 25º com o plano transversal ao eixo do reservatório. Para uma pressão de 4 MPa, determinar a tensão normal perpendicular à solda e a tensão de cisalhamento paralela à solda. Respostas solda = 141,43 MPa solda = 45,96 MPa
