UNASP – Campus Engenheiro Coelho

HIDRÁULICA

2ª Lista de Exercícios

1.) Determine a viscosidade para que o bloco (peso igual a 20 kgf) que é puxado no
plano inclinado da Figura 1, por meio do sistema de peso (40 kgf), fios e polias, tenha
uma velocidade de escoamento constante de 2 m/s. Admita que a área de contato
entre o bloco e o fluido lubrificante é 0,5 m2.

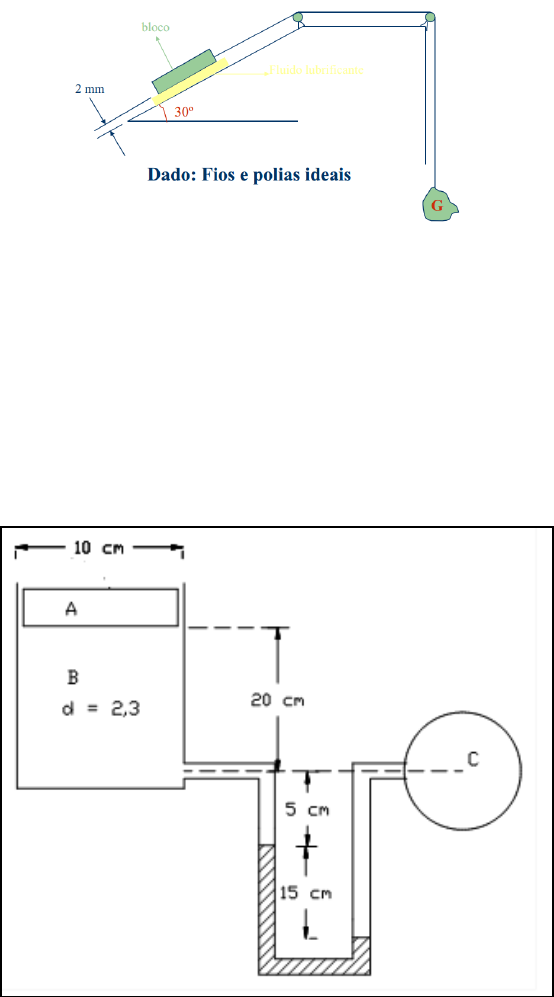

Figura 1

2.) Na Figura 2, o corpo A representa um êmbolo de 10 cm de diâmetro e peso 15 Kgf,
o qual pressiona o líquido B de densidade 2,3. Este, por sua vez, está em conexão
com um manômetro diferencial que utiliza um líquido indicador de massa específica
1390 Kgf/m3. Sabendo-se que o líquido que está no conduto C apresenta peso
específico 820 Kgflm3, determine a pressão absoluta em C (nas escalas efetiva e
absoluta). Considere (Patm.Local = 10,33m.c.a. )

Figura 2



3.) Determinar a altura h2 no manômetro da Figura 3, sabendo que a diferença de
pressão PB-PA é 9.470 Pa. Considere a densidade do óleo que ocupa o ramo B igual a
0,83 e o líquido manométrico (que ocupa a parte superior) como sendo mercúrio.

Figura 3

4.) Um tanque fechado (Figura 4) contem ar comprimido e um óleo queapresenta uma
densidade igual a 0,9. O manômetro em Uconectado ao tanque utiliza mercúrio com
densidade igual a 13,6.Se h1=914mm h2=152mm h3=229mm, determine a leitura
nomanômetro localizado no topo do tanque.

Figura 4

5.) Uma placa quadrada de 1 m de lado e 20 N de peso desliza em um plano inclinado
de 30o, sobre uma película de óleo (Figura 5). Avelocidade da placa é de 2 m/s.
Determine viscosidade dinâmica do óleo, se a espessura da película é 2 mm.

Figura 5



6.) Considerando que no tanque mostrado na Figura 6 há óleo, água e azeite de oliva
e observando os dados a seguir, determine:
a) a massa específica do azeite de oliva;
b) a densidade do azeite de oliva.
Dados: d óleo = 0,89 , d mercúrio = 13,6 e a pressão absoluta no ponto F é igual a
231,3 kPa.

Figura 6

7.) Os recipientes A e B da Figura 7 contém água sob pressão de294.300Pa e 147.000
Pa respectivamente. Determine a deflexão domercúrio (h) no manômetro diferencial.
Considere que x + y = 2,0 m.
Dados: Massa específica da água: 1000 kg/m3
Massa específica do mercúrio 13600 kg/m3

Figura 7


8.) Para o reservatório mostrado na Figura 8, determinar a pressão manométrica lida no
instrumento. (Obs. Densidade do mercúrio: d=13,6).
