Ligação do cebolão – Termo Interruptor

Aplica-se: Escort Zetec 1.8 16V, com ar condicionado.
Correção do esquema de ligação do cebolão existente no arquivo ventuinha e
cebolao escort zetec.doc.

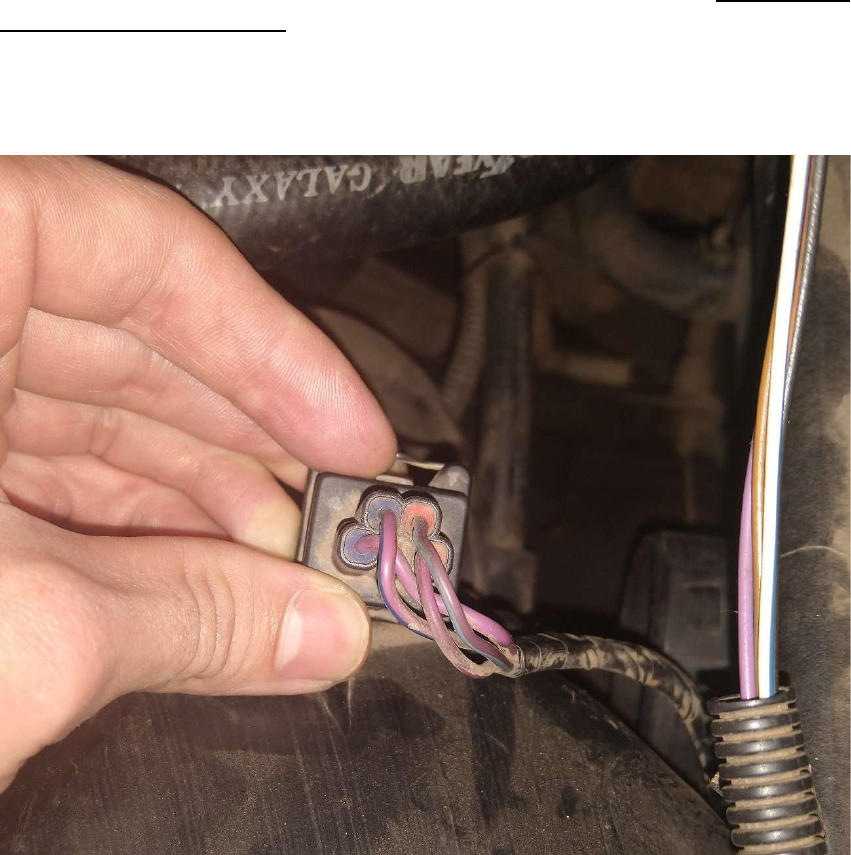

Conforme fotografia, o conector de 4 pinos do cebolão é identificado por cores,
sendo os fios com vedação azul correspondentes a primeira velocidade (baixa),
e os fios com vedação vermelha, correspondentes a segunda velocidade (alta).

Realizando “jump” entre as respectivas cores, acionam-se as respectivas
velocidades. A velocidade baixa aciona com jump e chave na posição 2. A
velocidade alta aciona somente com o motor ligado.
Na página a seguir, um esquema do funcionamento do eletro ventilador, em
conjunto com o sistema de ar condicionado.
Demais informações a respeito do acionamento e funcionamento do cebolão e
eletro ventilador, nos arquivos do grupo.
