1- Em perspectiva, os círculos e passam a ter forma de elipses. O que é observado não apenas em
objetos arquitetônicos, mas também em itens do cotidiano, para isso basta olharmos como copos,
louças, vasos, moedas e outros se comportam ao olharmos de um modo que não seja um plano
paralelo ao plano que contém o círculo. Com relação ao processo de construção do traçado do
círculo em perspectiva está correto o que se afirma em:
I- Na construção do círculo na perspectiva caleira em qualquer plano a circunferência
aparecerá no formato aproximado ao da elipse.
II- Para a construção da perspectiva do circulo, na perspectiva isométrica, é necessário
construir uma ao menos uma das faces do cubo isométrico.
III- A perspectiva isométrica do círculo será uma elipse circunscrita em cada face do cubo
isométrico
Resposta: Apenas a afirmativa II está correta.

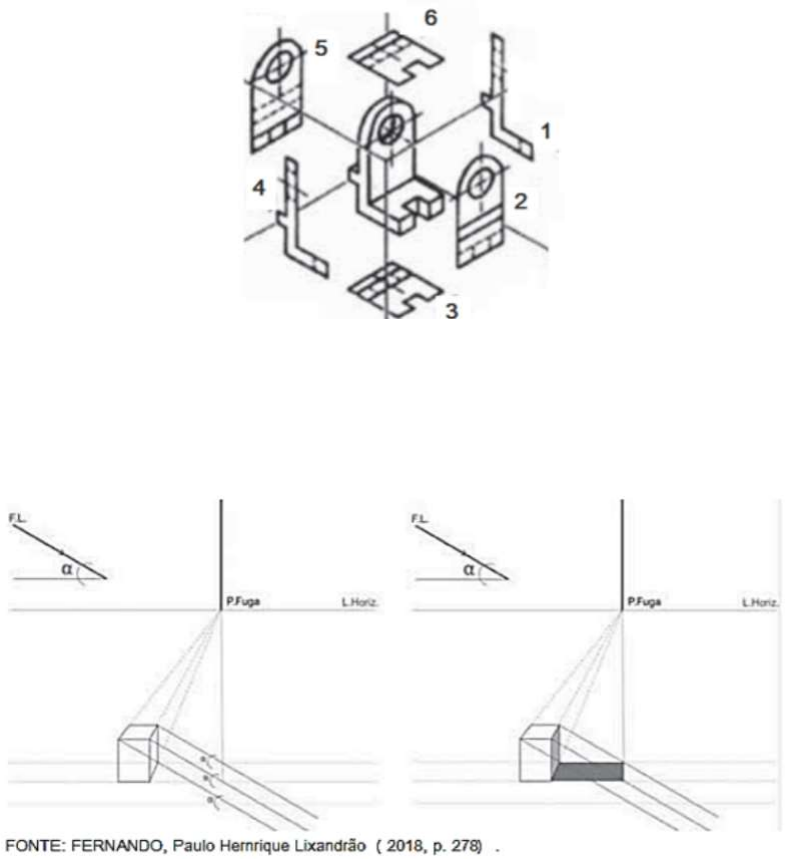

2- Em alguns países a representação de desenho técnico é realizada no 3º diedro, Os profissionais no
Brasil optam pela representação no 1º diedro, seguindo a recomendação da Associação Brasileira de
Normas Técnicas (ABNT). Deste modo, observe a representação da peça em vistas ortográficas e
identifique a que tipo de vista cada número se refere.

Resposta: 1- vista lateral esquerda, 2- vista posterior, 3- vista superior, 4- vista lateral direita, 5- vista
frontal e 6- vista inferior.

3- A sombra projetada é graficamente determinada pela angulação da FL em relação ao objeto
iluminado sobre o plano de projeção. A respeito da construção da sombra apresentada na figura a
seguir identifique a alternativa que apresenta sua descrição CORRETA.

Resposta: A sombra apresentada exemplifica uma posição paralela ao objeto iluminado, que se
define pelo limite do próprio objeto até encontrar o plano de projeção, e o seu desenho é a conexão
desses pontos.

4- Em relação às particularidades da perspectiva cavaleira e da perspectiva isométrica, assinale a
opção correta.
Resposta: A perspectiva cavaleira possui uma de suas faces projetadas no plano em verdadeira
grandeza e a Isométrica possui três faces oblíquas ao plano de trabalho.

5- A representação de objetos e edificações em perspectiva podem aparecer em diferentes
materiais, como lustrações de textos ou em livros de manutenção, mas sempre será possível
perceber qual tipo de perspectiva foi construído o desenho a partir de sua observação. As duas
primeiras divisões usadas para projetar um desenho em perspectiva são:
Resposta: Cilíndrica e cônica

6- A representação da perspectiva quando realizada conscientemente apresenta apropriação do
desenhista de termos técnicos fundamentais. Os quais foram conceituados no estudo da geometria
Descritiva. O termo técnico que está definido INCORRETAMENTE é:
Resposta: A linha de terra representa o encontro entre o plano de projeção vertical e os raios visuais.

7- (IBFC-2013/Adaptada) Abaixo se encontram alguns tipos de perspectivas estudadas na disciplina
de desenho de perspectiva. As figuras I, II e III são de um cubo e representam respectivamente as
perspectivas:

Resposta: Cônica, Isométrica e Cavaleira.

8- A perspectiva militar possui características particulares em relação às outras perspectivas, as quais
fazem com que sua representação de projetos arquitetônicos aconteça de maneira eficiente. A
respeito da perspectiva militar, analise as assertivas a seguir e identifique a alternativa CORRETA.
I- Uma desvantagem da perspectiva militar em relação a perspectiva isométrica é que ela
possui o ângulo de vista menor do que acontece na isométrica.
II- Para desenhar uma perspectiva militar, primeiramente, você deve girar a planta baixa
em relação a uma linha horizontal no desenho.
III- A perspectiva militar ou planta oblíqua tem o plano horizontal paralelo ao plano de
desenho ou plano de projeção, o que faz com que eles sejam demonstrados em tamanho
real e forma em (verdadeira grandeza.
Resposta: Apenas as afirmativas II e III estão corretas

9- A perspectiva cônica tem como característica uma maior semelhança com a forma como
enxergamos, ou seja, passa a sensação de profundidade e volumetria dos espaços. A respeito do
método dos arquitetos, analise a figura a seguir e identifique a alternativa CORRETA.

Resposta: 1- posicionar a planta baixa sobre o PD, em uma ângulo de 30º, 45º ou 60º, 2- traça-se
as LT e LH e o PV do observador, 3- traçar as linhas paralelas da faces do objeto, partindo do PV e
delimitando, assim, os PF na linha do quadro, 4- traçar as linhas de projeção em direção à LH,
encontrando, agora, os PF a serem utilizados na perspectiva, 5- traçar as projeções dos vértices
do objeto em direção ao PV, 6- Traçar as linhas verticais em direção às linhas dos PF da
perspectiva. 7- traçar as alturas da perspectiva.

10- De acordo com Wong (2010, p. 41) “O desenho é um processo de criação visual que tem um
propósito. [...], o desenho preenche necessidades práticas. Um trabalho de desenho gráfico deve
ser colocado diante do olhar do público e transmitir uma mensagem predeterminada”. Assim o
uso do desenho de perspectiva:
Resposta: Permite ao arquiteto expressar sua criatividade, materializa sua solução para um
problema e apresenta as demais pessoas o caráter tridimensional do que idealizou ainda que
sem o auxílio da computação gráfica.

11- Em relação às particularidades da perspectiva cavaleira e da perspectiva isométrica, assinale
a opção correta.
Resposta: A perspectiva cavaleira possui uma de suas faces projetadas no plano em verdadeira
grandeza e a Isométrica possui três faces oblíquas ao plano de trabalho.

12- A partir do estudo do Sistema Mongeano chegamos à representação a partir das vistas
ortográficas. Onde cada face do objeto é representada em uma posição específica. Observe a
peça desenhada em perspectiva e identifique a face representada com a seta indicativa com sua
respectiva vista ortográfica.

Resposta: 1- C, 2- A e 3- B.

13- Segundo Gildo Montenegro (1983), “não podemos aceitar que o estudo da perspectiva se
faça a partir de abstrações que terminam aí mesmo”. O estudo das teorias deve servir à
perspectiva aplicada. Neste sentido é importante que ao aplicar a perspectiva se tenha
apropriação de suas técnicas e teorias, para que a representação seja além de artística uma
expressão da amplitude do campo da geometria. A respeito das técnicas e teorias que envolvem
a perspectiva está correto o que se afirma em:
I - A perspectiva cônica de um objeto permite apenas dois tipos de perspectivas, a primeira a
partir de um único ponto de fuga e a segunda a partir de dois pontos de fuga.
II - Os fundamentos da perspectiva cônica apoiam-se no conteúdo teórico da Geometria
Descritiva, por meio da qual podem ser definidos e aplicados.
III – A distância entre a linha de terra e a linha do horizonte corresponde à distância que existe do
observador ao quadro/plano de desenho.
Resposta: Apenas a afirmativa II está correta

14- A fim de produzir representações artísticas e realísticas do mundo em que vive, o homem
estudou o modo como os objetos se posicionam o espaço e um meio de realizar tal
representação no plano. Encontrou na perspectiva um meio de produzir tais representações, sua
palavra originada do latim perspicere está relacionada com a ideia de ver através de algo.Sobre a
perspectiva é correto o que se afirma em:
I- Existem vários tipos de perspectivas, dependendo do modo como o objeto e o observador
estão relacionados entre si e entre o plano de projeção.
II- Tudo parece diminuir à medida que se afasta do observador desenhista. Essa redução pode
apresentar menor variação dependendo do tipo de perspectiva usado.
IV- A perspectiva quando realizada à mão não necessita de regras e apropriação técnica,
Podendo ser construída por uma sensação visual do espaço.
Reposta: Apenas a afirmativa I e II estão corretas

15- O desenho de perspectiva é realizado a partir do modo como objeto e observador se
encontram situados no espaço.Esse posicionamento é importante para compreender como os
raios projetantes seguem do objeto ao plano de desenho e também para entender como o
objeto é projetado neste plano. A respeito do modo como o objeto pode ser projetado no estudo
da perspectiva. Análise as assertivas a seguir e identifique as corretas.
I - Na projeção cilíndrica o observador por estar posicionado no infinito levam os raios visuais
projetantes ao plano de desenho de modo a ficarem paralelos entre si e perpendiculares em
relação ao plano.
II - Na projeção cônica os raios visuais são projetados no plano de desenho de modo a ficarem
oblíquos entre si e perpendiculares ao plano de projeção.
III – A projeção cilíndrica é dividida em dois tipos. Uma delas é a isométrica, onde os raios de
projeção são perpendiculares ao plano de desenho.
Resposta: Apenas as afirmativas I e III estão corretas.

16- A sombra é a região escura de um objeto com uma menor incidência de raios luminosos,
varia de tamanho e formato dependendo da posição dessa fonte luminosa (FL) e pode ser
classificada como sombra própria (do objeto) ou sombra projetada. Observe a figura a seguir e
relacione cada número ao termo que ele indica no desenho.

Resposta: 1- Fonte luminosa, 2- Brilho, 3- Meio tom, 4- Sombra própria, 5-Luz refletida e 6-
sombra projetada

17- A figura a seguir apresenta um bloco projetado em perspectiva, a partir da análise da
projeção de cada uma de seus vértices e segmentos de reta, é possível observar que o segmento
de reta de maior medida no eixo z corresponde ao seguimento:

Resposta: FB

18- De acordo com Francis Ching( 2012, p.269) o método da planta perspectivada se refere a um
processo que “permite construir toda uma perspectiva a partir de medidas tirada do plano do
desenho, sem necessidades de uso de uma planta ou elevação ortogonal”. A respeito da
construção de um desenho a partir deste método identifique a alternativa INCORRETA.
Reposta: Para fazer o desenho traçamos a linha do horizonte e posicionamos sobre ela a planta
apoiada sobe um de seus vértices. Em seguida marcamos o ponto de visão do observador, a
partir de onde traçamos linhas de fuga que serão paralelas as arestas de profundidade até
encontrar a linha do horizonte, onde serão definidos os pontos de fuga. A partir destes pontos de
fuga é possível encontrar os pontos medidores, colocando a ponta seca do compasso em cada
um dos pontos de fuga e abrindo-o até traçar um arco que passe no ponto do observador e na
linha do horizonte.

19- A linha do horizonte é um elemento importante no estudo da perspectiva, ela influencia o
modo como vemos e representamos os objetos, por estarem relacionadas à posição de onde o
observador observa o objeto. Análise os objetos e identifique a partir de sua representação, sua
posição em relação à linha do Horizonte. Colocando cada Letra na respectiva ordem: ABAIXO –
ACIMA – NA LINHA.

Resposta: B – A – C.

20- No desenho técnico, um dos tipos de perspectivas utilizados, tem sua construção iniciada a
partir de um eixo construído por três semirretas retas que se encontram em um mesmo ponto
de origem, formando entre si três ângulos de 120°. Este tipo de Perspectiva descrito é chamado:
Resposta: Perspectiva isométrica

21- Ao nos posicionarmos em frente a uma estrada de ferro, olhando-a em uma direção
longitudinal, observamos que diante de nossos olhos, sua imagem se transforma ao longo da
distância. A distância entre os trilhos vai diminuindo até um ponto que parece estar situado no
infinito. Sabemos que os trilhos são paralelos mais temos a ilusão que eles se juntam na linha do
horizonte. O local onde os trilhos parecem se encontrar é considerado:
Resposta: Ponto de fuga

22- O desenho de perspectiva é realizado a partir do modo como objeto e observador se
encontram situados no espaço. Esse posicionamento é importante para compreender como os
raios projetantes seguem do objeto ao plano de desenho e também para entender como o
objeto é projetado neste plano. A respeito do modo como o objeto pode ser projetado no estudo
da perspectiva. Análise as assertivas a seguir e identifique as corretas.
I - Na projeção cilíndrica o observador por estar posicionado no infinito levam os raios visuais
projetantes ao plano de desenho de modo a ficarem paralelos entre si e perpendiculares em
relação ao plano.
II - Na projeção cônica os raios visuais são projetados no plano de desenho de modo a ficarem
oblíquos entre si e perpendiculares ao plano de projeção.
III – A projeção cilíndrica é dividida em dois tipos. Uma delas é a isométrica, onde os raios de
projeção são perpendiculares ao plano de desenho.
Resposta: Apenas as afirmativas I e III estão corretas

23- No cotidiano observamos que itens copos, louças, vasos, moedas e outros apresentam uma
ilusão de ótica quanto à forma do círculo. Em perspectiva, os círculos e passam a ter forma de
elipses. Com relação ao processo de construção do traçado do círculo em perspectiva isométrica
observe as assertivas e identifique as corretas.
I- A primeira etapa é a construção da face do cubo isométrico onde a circunferência esta
inscrita.
II- Na segunda etapa do traçado encontramos os eixos da elipse a partir da divisão em três
partes iguais de sua diagonal.
III- A terceira etapa é marcação do ponto médio em cada uma das retas que tangenciam a
circunferência.
Resposta: Apenas as afirmativas I e II estão corretas

24- A construção da perspectiva é a representação de um objeto a partir da sua imagem
projetada, desde um polo próximo, sobre uma superfície bidimensional e transparente (quadro).
A natureza da imagem reflete o tipo de superfície de projeção. Pressupõe visão monocular e tem
como principal característica considerar a influência da distância sobre a forma e a dimensão dos
objetos. A respeito dos elementos que fazem parte da construção de uma perspectiva, análise as
assertivas e identifique as corretas.
I - O raio visual é uma reta que liga um ponto do objeto observado ao olho do observador.
II- Os pontos de fuga são obtidos por retas que passam pelo olho do observador na mesma
direção dos lados do objeto.
IV- Em todos os casos a linha do horizonte está sempre na altura da linha do olho do
observador.
Resposta: As afirmativas I, II e III estão corretas.

25- Segundo Gildo Montenegro (1983, p.20), “a perspectiva cônica de um objeto de três
dimensões é a sua projeção sobre um plano. Pode-se generalizar por meio da projeção não sobre
um plano, mas sobre uma superfície cilíndrica, esférica e ou sobre uma superfície geométrica
qualquer”. O fundamental é que os termos técnicos sejam compreendidos e empregados
corretamente. A respeito dos termos técnicos observe a figura a seguir e relacione cada número
ao termo que ele indica no desenho.


Resposta: 1- geometral; 2- projeção das projetantes; 3- linha do horizonte; 4- perspectiva do
objeto; 5- linha de terra; 6-objeto observado; 7- quadro.

26- A representação de um objeto tridimensional, de acordo com a teoria projetiva, pode
acontecer a partir de dois métodos: vistas ortográficas e perspectivas. Onde ambos são utilizados
de acordo com a finalidade do desenho e a necessidade de sua representação. A respeito da
representação em perspectiva, julgue verdadeira (V) ou falsa (F) as seguintes afirmativas.
( ) A representação de uma edificação em perspectiva acontece geralmente para desenhos de
apresentação.
( ) A projeção em perspectiva de uma edificação é apresentada com mais de uma projeção,
apresentando suas faces de modo isolado.
( ) Ao observar um desenho realizado em perspectiva, a impressão é de estar vendo o objeto no
mundo real.
( ) Na representação de uma edificação ou objeto em perspectiva, reduzimos ou ampliamos
todas as suas medidas em uma mesma proporção.
Resposta: V – F – V – V
