3ª SÉRIE DE EXERCÍCIOS DE E201

ASSOCIAÇÕES DE RESISTORES

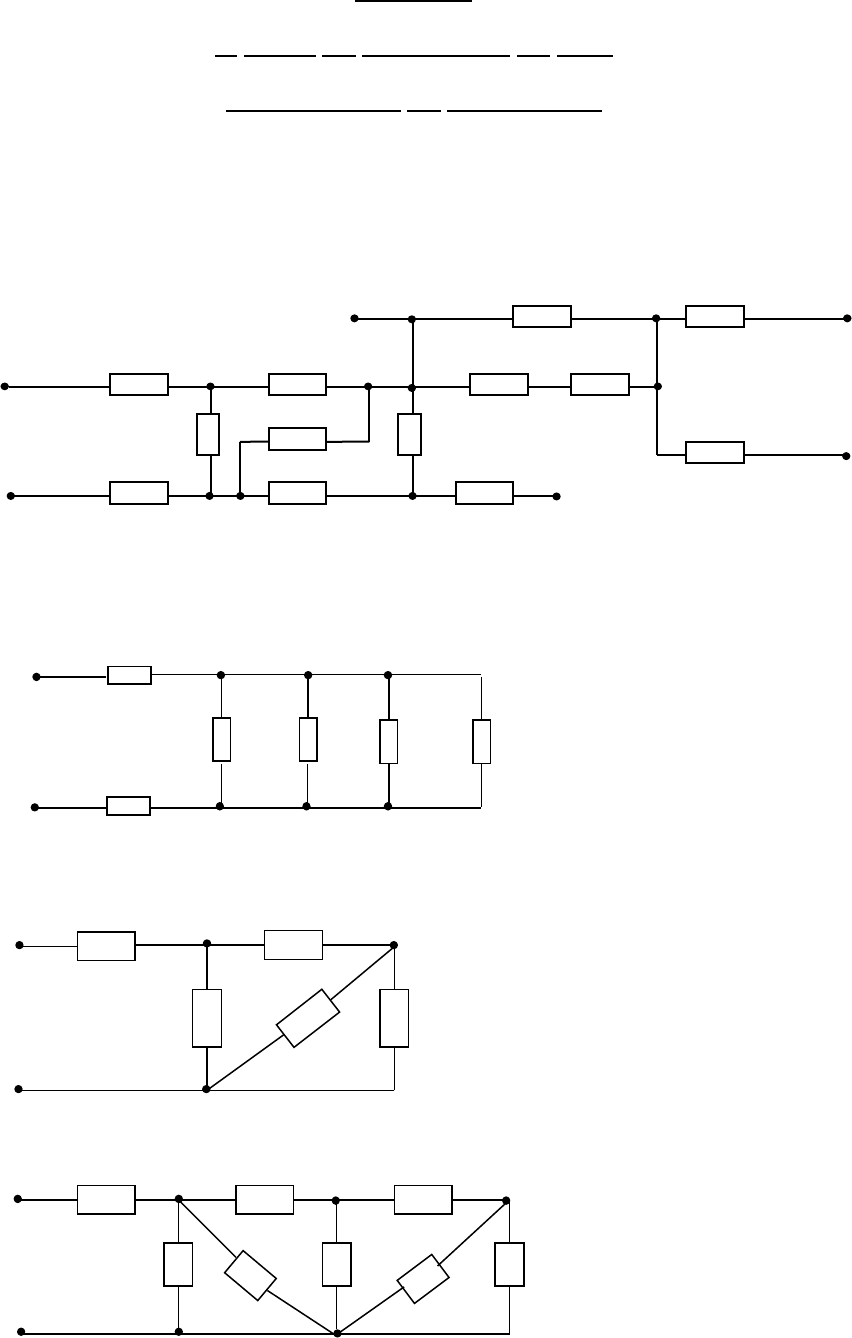

01) Desenhe a associação que você faria com 4 resistores de 30 Ohms cada para obter uma resistência
total de 18 Ohms.
02) Considere a associação abaixo. Entre que par de terminais você ligaria uma fonte de tensão de tal
forma que R1 e R2 ficassem associados em série?


 C D

 R1
 A



 R2 E
 B F


OBS.: Salvo quando especificado de forma diferente, calcular a resistência equivalente (resistência total)
para cada uma das associações dadas a seguir, sempre em relação ao par de terminais AB.


03)
 A
 Todos os resistores de 4KΩ.

 (9kΩ)

 B



04)
 1kΩ 2kΩ

 A

 4kΩ 3kΩ 6kΩ (3 kΩ)

 B




05) 2kΩ 4kΩ 9kΩ
 A

 8kΩ
 12k Ω 6kΩ 12kΩ (5kΩ)
 4kΩ

 B

 2/4

06)
 12kΩ


 A
 6kΩ 9kΩ

 6kΩ 18kΩ (3kΩ)

 B

07)
 2kΩ
 A

 4kΩ 12kΩ


 3kΩ (10kΩ)

 6kΩ
 4kΩ
 B


08) 3kΩ



 6kΩ 6kΩ (2,888 kΩ)
 8kΩ
 A


 6kΩ 12kΩ 4kΩ

 B


09)
 3kΩ
 A

 9kΩ 6kΩ
 12kΩ
 12kΩ (6kΩ)

 4kΩ

 B

10)

 A
 4kΩ 6kΩ


 12kΩ (2kΩ)

 6kΩ
 B

 3/4

11)

 A

 4kΩ 4kΩ
 12kΩ (1,714kΩ)

 4kΩ
 B

12)


 4kΩ 7kΩ

 (6kΩ)

 8kΩ 5kΩ
 A

 B



13)


 30kΩ 12kΩ


 A B (18kΩ)





 15kΩ 24kΩ



14)



 A B (3kΩ)
 9kΩ 9kΩ 9kΩ



15)



 8kΩ 12kΩ

 (3,75kΩ)

 6kΩ 12kΩ
 A
 3kΩ
 B

 4/4

16)
 4kΩ 2kΩ 7kΩ

 A

 6kΩ


 3kΩ 1kΩ (0,9333kΩ)
 6kΩ

 5kΩ 7kΩ
 B




17) 3kΩ
 0,5kΩ
 (15kΩ)
 3kΩ
 5kΩ 4kΩ
 A 3kΩ 3kΩ 7kΩ B


 3kΩ 4kΩ




18) Calcular a resistência total “ vista “ a partir de cada um dos pares de terminais da associação abaixo.

 C D
 (RAB = 3,111kΩ ; RCD = 4kΩ ; REF = 4,444kΩ ; RGH = 0)
 6kΩ

 A E


 4kΩ 8kΩ

 B F


 G H
