APOL 02 Princípios de Mecânica e Resistência dos Materiais


Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais

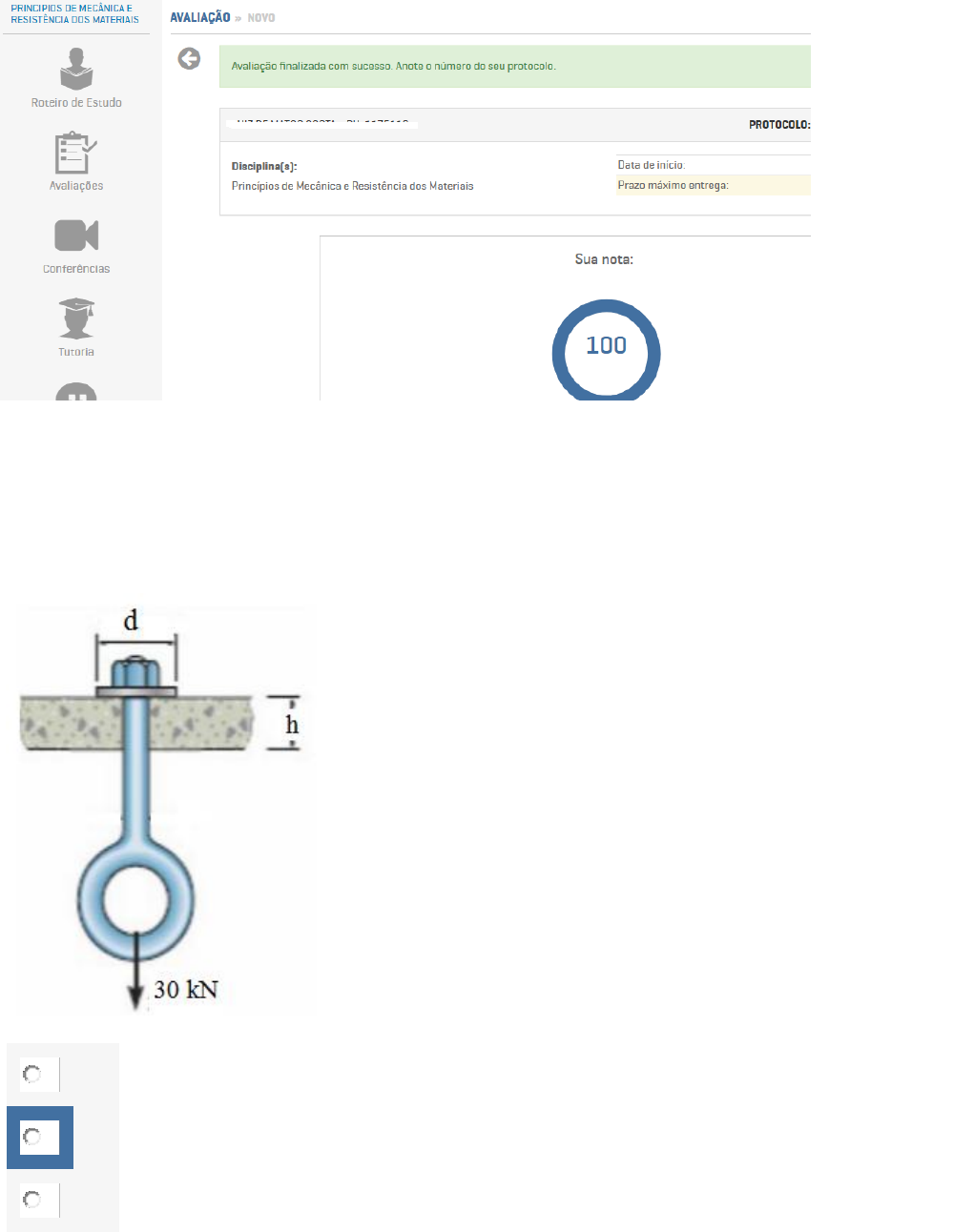

 O parafuso de olhal é usado para sustentar a carga de 30 kN. Determine o diâmetro d e a
espessura exigida h, sabendo que a espessura do suporte deve ser o dobro do diâmetro do
 parafuso. A tensão de ruptura por cisalhamento do suporte é de 80 MPa e o fator de segurança
adotado é 2.




A d= 10,93 mm; h= 19,04 mm

B d= 10,93 mm; h= 21,86 mm

C d= 10,93 mm; h= 32,86 mm

D d= 13,93 mm; h= 26,86 mm

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
Em barras compostas, os carregamentos podem estar localizados em seções diferentes. A barra
mostrada na figura está submetida à um conjunto de forças. Determine a força normal interna nos
pontos A, B e C. (Estática, 10ª ed., Hibbeler)



A


B


C


D


Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
As sapatas do freio do pneu de uma bicicleta são feitas de borracha. Se uma força
de atrito de 50 N for aplicada de cada lado dos pneus, determine a deformação por
cisalhamento média na borracha. As dimensões da seção transversal de cada
sapata são 20 mm e 50 mm. Dica: a Lei de Hooke para cisalhamento é dada por
 , e G e E são relacionados pelo coeficiente de Poisson. O módulo de
elasticidade ao cisalhamento da borracha é dado por G=0,20 MPa.



A 0,185 rad

B 0,200 rad

C 0,215 rad;

D 0,250 rad;
Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
Determine a intensidade da força P para que a tensão normal seja a mesma em
ambas as barras.



A 14,33 kN

B 16,86 kN

C 15,21 kN

D 17,73 kN
Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais




A


B


C


D

Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais
Em alguns casos, algum elemento estrutural pode estar submetido a um
carregamento repetitivo ou cíclico. Este tipo de solicitação ocorre comumente
quando o elemento estrutural será utilizado em máquinas. Este carregamento
repetitivo provoca um fenômeno chamado de fadiga do material. Sobre a fadiga de
materiais, pode-se afirmar:

A Não é necessário que haja ciclos repetidos de tensão para que ocorra o
 fenômeno de fadiga;

B A natureza da falha por fadiga resulta do fato de haver regiões microscópicas
onde a tensão localizada é muito menor do que a tensão média que age na
 seção transversal do membro como um todo;



C A falha por fadiga ocorre de forma abrupta e frágil, não estando relacionada
com os mecanismos de propagação de trincas em materiais;

D Uma das características da fadiga é que ela provoca ruptura do material a
 uma tensão menor do que a tensão de escoamento;
Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
O tubo é submetido a um torque de 750 N.m. Determine a parcela desse torque à
qual a seção sombreada cinze resiste. O tubo é vazado, com raio externo de 100
mm e raio interno de 25 mm.



A T’=0,515 kN.m;

B T’=0,437 kN.m;

C T’=0,625 kN.m;

D T’=0,718 kN.m;

Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais
Determine a força normal interna, o esforço cortante e o momento no ponto F da
viga.



A NF=50 N;VF=284 N; MF=550 N.m;

B NF=0;VF=215 N; MF=660 N.m;

C NF=0 N;VF=312 N; MF=4400 N.m;

D NF=50 N;VF=375 N; MF=690 N.m;












Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
Determine os diagramas de esforço cortante e de momento fletor para a viga. Qual
o momento fletor máximo (em módulo) desenvolvido na viga?





A M=19,3 kN.m

B M=22,6 kN.m

C M=23,4 kN.m

D M=25,7 kN.m
Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais




A


B


C


D
