Grafos: Árvore Geradora Mínima

Prévia do material em texto

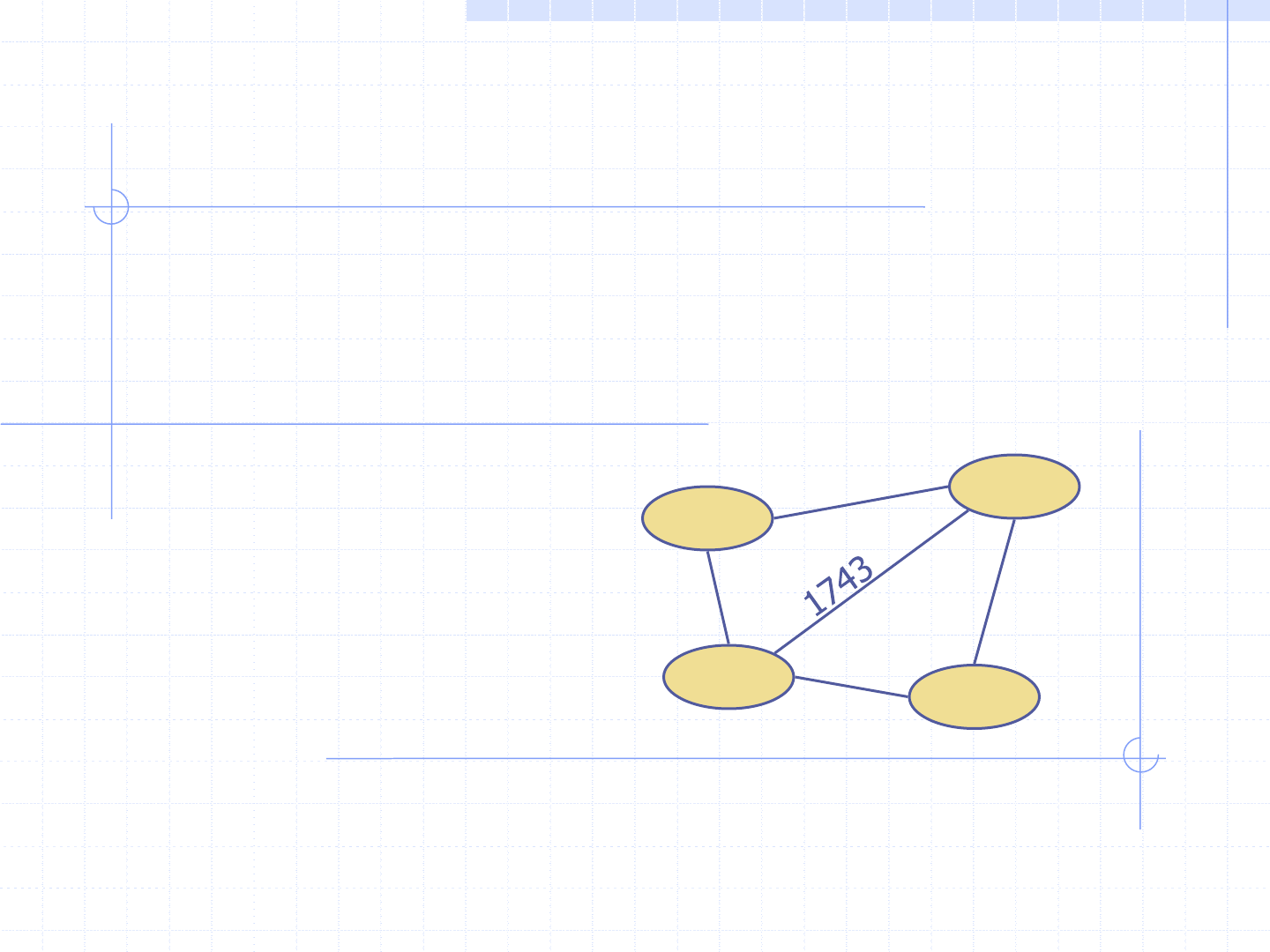

Grafos: Árvore Geradora
ORD
DFW
SFO
LAX
80
2
1843
1233
337
ÁRVORE GERADORA
ÁRVORE GERADORA MÍNIMA
ÁRVORE GERADO MÁXIMA
2
3
Subgrafos
Um subgrafo S de um grafo G
é um grafo tal que:
n  Os vértices de S são um
subconjunto dos vértices de G
n  As arestas de S são um
subconjunto das arestas de G
Um subgrafo gerador
(spanning sugraph) de G é
um subgrafo que contém
todos os vértices de G
Subgrafo
Subgrafo gerador
4
Conectividade
Um grafo G é conectado se
existe um caminho entre
qualquer par de vértices de G
Componente conectado de
um grafo G é um subgrafo
conectado de G
Uma árvore é um grafo
conectado que não possui
ciclos
Grafo conectado
Grafo não-conectado com dois
componentes conectados
Árvore
5
Árvore Geradora
Uma árvore geradora
(spanning tree) de um
grafo conectado é um
subgrafo gerador que é
uma árvore
Uma árvore geradora não
é única, a menos que o
grafo seja uma árvore
Existem muitas aplicações
de árvores geradoras: por
exemplo, no projeto de
redes de comunicação
Grafo
Árvore geradora
6
Árvore Geradora Mínima
ORD
PIT
ATL
STL
DEN
DFW
DCA
10
1
9
8
6
3
2 5
7
4
Subgrafo Gerador:
n  Subgrafo de um grafo G
contendo todos os vértices
de G
Árvore Geradora
n  Subgrafo gerador conectado
e sem ciclos
Árvore Geradora Mínima
n  Árvore geradora de um grafo
valorado com mínimo peso
total de arestas
n  Minimum Spanning Tree
(MST)
Exemplos de Aplicações
n  Redes de Comunicações
7
Algoritmo: Prim-Jarnik’s
Inicia por um vértice arbitrário s, e cresce a árvore
geradora mínima como uma “nuvem” de vértices
n  Particiona o grafo em dois conjuntos de vértices, aqueles dentro
e fora da árvore geradora mínima
Armazena em cada vértice v:
n  v.dist = menor peso de uma aresta conectando v a um vértice na
nuvem
Em cada passo:
n  Adiciona-se à árvore geradora mínima o vértice u com o menor
valor dist dentre os vértices de fora da nuvem
n  Atualiza-se os valores dist dos vértices adjacentes ao vértice u
fora da nuvem
8
Prim-Jarnik’s Algorithm
(cont.)
Uma fila de prioridade Q
armazena cada vértice v
fora nuvem
Vértice v armazena:
n  v.dist = chave para Q
n  v.pai = vértice predecessor
Aresta e armazena:
n  e.peso = peso
Fila de Prioridade Q:
n  insert(Q, v, k): insere
item v com chave k.
n  remove(Q): remove e
retorna item com menor
chave
n  replaceKey(Q, v, k):
substitui por k a chave do
item v e reorganiza a fila
PrimJarnikMST(G, s)

 Q ← nova min-heap (fila de prioridade)
 for all v ∈ G.vertices
 if v = s
 v.dist = 0
 else
 v.dist = +∞
 v.pai = ∅
 v.label = “fora” //da nuvem
 insert(Q, v, v.dist)

while ~isEmpty(Q)
 u ← remove(Q)
 v.label =“dentro” //da nuvem
 for all e ∈ G.incidente(u)
 z ← G.endpoint(u,e)
 if z.label=“fora” & z.dist > e.peso
 z.dist = e.peso
 z,pai = u
 replaceKey(Q, z, z.dist)
9
Exemplo: Árvore Geradora Mínima
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 7
2
8 ∞
∞
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 7
2
5 ∞
7
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 7
2
5 ∞
7
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 7
2
5 4
7
10
Exemplo: Árvore Geradora Mínima
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 3
2
5 4
7
B
D
C
A
F
E
7
4
2
8
5
7
3
9
8
0 3
2
5 4
7
11
Análise
Algoritmos Prim-Jarník representa um exemplo de algoritmo
guloso que leva a soluções globalmente ótimas
Prim-Jarník utilizando uma min-heap (priority queue)
n  Pode ser implementado com tempo de execução O((V + E) log V)
w  Cada vértice V é inserido uma vez na fila à O(V)
w  While loop executa V vezes, cada remove tem complexidade O(logV) à O(V logV)
w  For loop executa E vezes no total, cada replaceKey O(logV) à O(E logV)
12
Resumo
Subgrafos e árvore geradora
n  Um subgrafo gerador (spanning sugraph) de G é um subgrafo que
contém todos os vértices de G
n  Uma árvore geradora (spanning tree) é um subgrafo gerador que é
uma árvore
Caminhamento em grafos para cálculo da árvore geradora
n  Procedimento sistemático para explorar um grafo através da
examinação de todos os seus vértices e arestas
n  Busca em amplitude (Breadth-First Search - BFS)
n  Busca em largura (Depth-First Search – DFS)
n  Árvore geradora mínima
Próxima aula: Grafos valorados e caminhos mínimos
(shortest-paths)
13
Bibliografia
M. T. Goodrich and R. Tamassia, Algorithm Design:
Foundations, Analysis and Internet Examples, John
Wiley & Sons, 2002.
T. H. Cormen, C. E. Leiserson, and R. L. Rivest,
Introduction to Algorithms, MIT Press, 3rd Edition,
2009.
Material adicional:
n  N. Ziviani, Projeto de Algoritmos, Thomson, 2a. Edição, 2004.
n  S. Skiena e M. Revilla, Programming Challenges: The
Programming Contest Training Manual, Springer-Verlag, 2003.
Exercício
■  Existem 8 pequenas ilhas em um
arquipélago e o governo deseja
construir 7 pontes conectando-as
de forma que cada ilha possa ser
alcançada de qualquer outra ilha
através de uma ou mais pontes
■  O custo de construção de uma
ponte é proporcional ao seu
comprimento
■  As distâncias entre os pares de
ilhas são dadas na tabela
■  Ache quais pontes devem ser
construídas para que o custo da
construção seja mínimo
1 2 3 4 5 6 7 8
1 - 240 210 340 280 200 345 120
2 - - 265 175 215 180 185 155
3 - - - 260 115 350 435 195
4 - - - - 160 330 295 230
5 - - - - - 360 400 170
6 - - - - - - 175 205
7 - - - - - - - 305
8 - - - - - - - -
