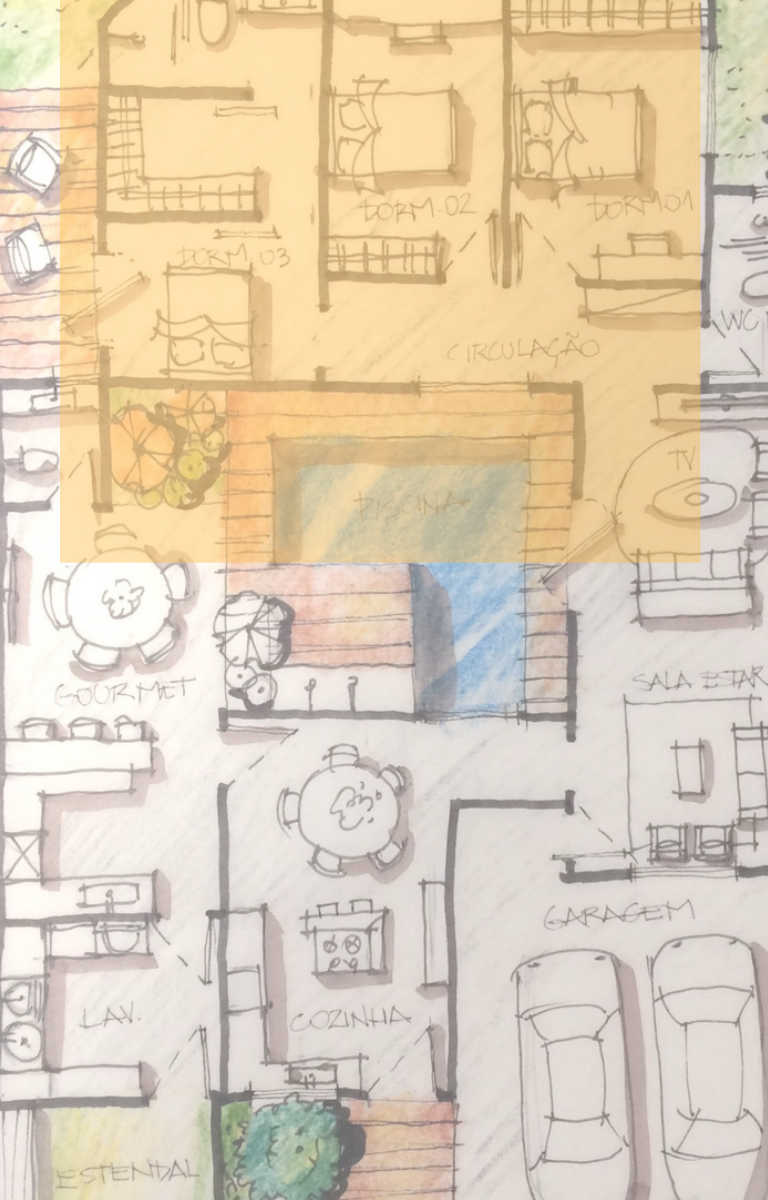

plantas
arquitetônicas a
mão livre
g u i a p r á t i c o
e-book por ana baronceli
ANA BARONCELI
Meu nome é Ana Baroncel i . Arquiteta e Urbanista,
formada pela Universidade da Grande Dourados,
no Mato Grosso do Sul .

Apaixonada por desenhos de arquitetura, tenho ajudado
estudantes e profissionais a resgatar o prazer de
desenhar através de técnicas simples e práticas, que
qualquer um pode apl icar.


APRESENTAÇÃO
O que você vai aprender nesse
e-book
Os pilares do meu curso de planta
arquitetônica resumidos em um só lugar!
Aqui você vai aprender técnicas super
práticas e diretas ao ponto para
começar de vez suas plantas a mão
livre.

Obs: TODOS os desenhos e fotos desse
e-book são autorais.

?
Lista de materiais  básica
- Lapiseira ou Lápis (Eu utilizo a espessura 0.9)
- Borracha Plástica
- Conjunto de Cinza (hidrocor) Qualquer marca.
- Nanquins - 0.2/0.5/Marcador permanente 1.0
- Lápis de Cor - 12 Cores
- Papel Manteiga ou Sulfite
DICAS GERAIS
O papel manteiga é ótimo para começar! As
texturas ficam mais suaves, dessa forma você
controla melhor o acabamento do seu desenho.

Utilize marcadores e nanquins PERMANENTES
para fazer as áreas preenchidas em preto.
(borram menos e não soltam tinta em contato
com outros materiais)

Prefiro utilizar lápis aquarelável para dar
acabamento, fica com uma textura interessante
e contínua.
escalas
Eu trabalho basicamente em duas escalas, 1:100
para plantas arquitetônicas e 1:50 quando estou
representando ambientes isolados, como um
quarto ou uma sala por exemplo.
 DICA
Escolha duas escalas de preferência que uma
seja metade da outra, exemplo: 1:25 e 1:50 ou
1:200 e 1:100. Fique NINJA em uma delas! Se você
dominar uma dessas escalas, para utilizar a
outra é simplesmente dobrar a medida.! Com o
tempo e repetição vai ficar muito mais fácil
você desapegar de vez do escalímetro.
PESO GRÁFICO
A planta é uma representação 2D do seu
projeto, dessa forma a hierarquia de linhas
serve para mostrar o que está mais próximo ou
mais distante do nosso olho e deixar seu desenho
harmônico em relação as texturas e pesos
visuais.
EXEMPLO
As linhas de paredes sempre aparecerão mais
grossas por que estão sendo representadas em
corte.
Desenhar a mão
livre facilita um
pouco esse
processo! Você
não precisa ser
TÂO rígido em
relação a estas
questões. Mas é
preciso manter o
bom senso.
PESO GRÁFICO
Geralmente utilizo 3
espessuras que servem
tanto para desenhos nas
escalas 1:100 ou 1:50. (Isso
pode ser aplicado para
desenhos a mão livre!
Plantas técnicas exigem mais
cuidado na hierarquia)

Caso queira evidenciar ainda
mais sua hierarquia de linhas,
nas plantas 1:100 pode
substituir
a caneta 0.5 por 0.3 e a
caneta 0.2 por 0.1. Faça seus
própios testes!
PARA FACILITAR, UTILIZO
APENAS ESSAS
3 ESPESSURAS
M
O
B
IL
IÁ
R
IO
,
VE
G
ET
AÇ
ÃO
 E

ES
Q
UA
DR
IA
S
TE
XT
O
S
E
L
IN
HA
S
DE
 P
IS
O
PR
EE
NC
HI
M
EN
TO

 D
E
PA
R
ED
ES
DICA
Devido a praticidade prefiro
preencher as paredes em
preto, mas caso você prefira
pode optar por duas linhas
paralelas e um hachurado em
45 graus entre elas.
paredes de 1/2 vez -
15 cm
paredes de 1 vez -
 25 cm
PAREDES
esquadrias
Porta de abrir
*a primeira opção é
mais fácil de realizar
a mão livre.
Porta pivotante
*AMO essa primeira opção
para ambientes que dão
acesso a áreas livres! A
segunda opção utilizo mais
para entradas principais.
Janela
Mais descomplicado
impossível! Apenas marque os
cantinhos da sua parede
e faça 3 riscos paralelos.
mobiliário e elementos de
planta
Primeiro, um exercício para te ajudar! Meça
todo mobiliário da sua casa com uma trena e
anote, entenda as dimensões padrões dos
objetos. Você vai começar a treinar seu
cérebro para relacionar a proporção do
espaço vs. objeto.

Depois que essa noção estiver clara para você,
desenhe uma cama na escala 1:50 (não utilize a
régua para desenhar apenas para marcar!)
SIMPLIFIQUE
COMECE PELA
FORMA
MAIS BÁSICA
ADICIONE MAIS
ALGUMAS
LINHAS
TRABALHE DE
FORMA MAIS
ORGÂNICA SEUS
DETALHES
mobiliário e elementos de
planta
SIMPLIFIQUE
Utilizando essa técnica, perceba como fica
simples desenhar um carro. Desconstrua seu
desenho em formas geométricas!
A vegetação funciona do mesmo jeito, mas
nossa forma base sempre será circular.
mobiliário e elementos de planta
MAIS ALGUNS EXEMPLOS
Crie vários tipos de mobiliário e faça
um portifólio, você já pode ir treinando a
proporção para aplicar em seus projetos.
mobiliário e elementos de
planta
Agora que você já aprendeu a trabalhar etapa
por etapa, ficou muito mais fácil! Aplique essa
técnica nos seus jardins e mobiliários, capriche
nas texturas que agora vem a melhor parte...As
pinturas e acabamentos do seu desenho!
ETAPA
POR ETAPA!
Marque os cantinhos do
seu mobiliário em 45
graus
sombrear objetos em planta
Ligue os pontos e faça a
projeção de sua sombra
COM LÁPIS.
ESCOLHA A DIREÇÃO
DA SUA SOMBRA!
Passe seu hidrocor cinza
na projeção e PRONTO!
http://anabaronceli.com.br/
acabamentos e sombras
Escolha duas cores para dar
acabamento na sua pintura,
dessa forma seu desenho
fica com um aspecto mais
iluminado.
Comece com o tom mais escuro e
dê acabamento com sua cor mais
clara. Misture várias cores e
descubra tonalidades incríveis!
Essa técnica pode ser utilizada em
tudo! Exemplo: piscinas, deck's,
gramados, etc...
acabamentos e sombras
Aprimorando suas técnicas você pode colorir
os mobiliários de suas plantas de interiores
com hidrocores coloridos. Costumo utilizar
cores mais claras e suaves para deixar a
planta mais harmoniosa.
Utilizo hidrocores da
TOUCH COLOR,.
DICA
acabamentos e sombras
Você pode optar por fazer suas plantas em
Aquarela, o acabamento fica lindo! Mas lembre-se
de utilizar papel com gramatura mínima de 240g, o
papel de aquarela possui gramatura de 300g, mas
como a técnica para fazer plantas utiliza menos
água, podemos utilizar um papel com gramatura
menor.
AQUARELA
acabamentos e sombras
Não precisa começar com materiais caros!
Nos meus workshop's eu recomendo a
Aquarela escolar da Faber Castell, é uma ótima
escolha para seus primeiros passos.
DICA
Foto dos alunos na oficina de planta a mão livre em aquarela. 2017.
agora é sua vez
- Comece testando suas escalas;

- Aplique e compreenda os pesos
gráficos da sua planta;

- Faça seu portifólio de mobiliário
partindo de formas simples;

- Dê acabamento com sombras;

- Pinte seus elementos com tons e
sobretons.


Foto dos alunos na oficina de planta a mão livre 2018.

Conheça o curso de
PLANTAS ARQUITETÔNICAS
A MÃO LIVRE
QUER SE APROFUNDAR NO ASSUNTO?
