01) De um piquete (A) foi visada uma mira colocada em outro piquete (B). Foram feitas as seguintes leituras: fio inferior = 0,417m fio médio = 1,518m altura do instrumento (A) = 1,500m. Calcule a distância horizontal entre os pontos (AB) (1.0 pontos).
DH= 100*H*cosα = 100*2,619-0,417=220,20m
02) Considerando os dados do exercício anterior, calcule a distância vertical ou diferença de nível entre os pontos e determine o sentido de inclinação do terreno (1.0 pontos).
DN= ré(I)-vante => 1,500-1,518= -0,018. O ponto B está mais baixo que o ponto A.
03) Ainda em relação ao exercício anterior, determine qual é a altitude (h) do ponto (B), sabendo-se que a altitude do ponto (A) é de 584,025m (1.0 pontos).
584,025-0,018= 584,007
04) Responda as assertivas com V (Verdadeiras) e F (Falsas) (1.0 pontos).

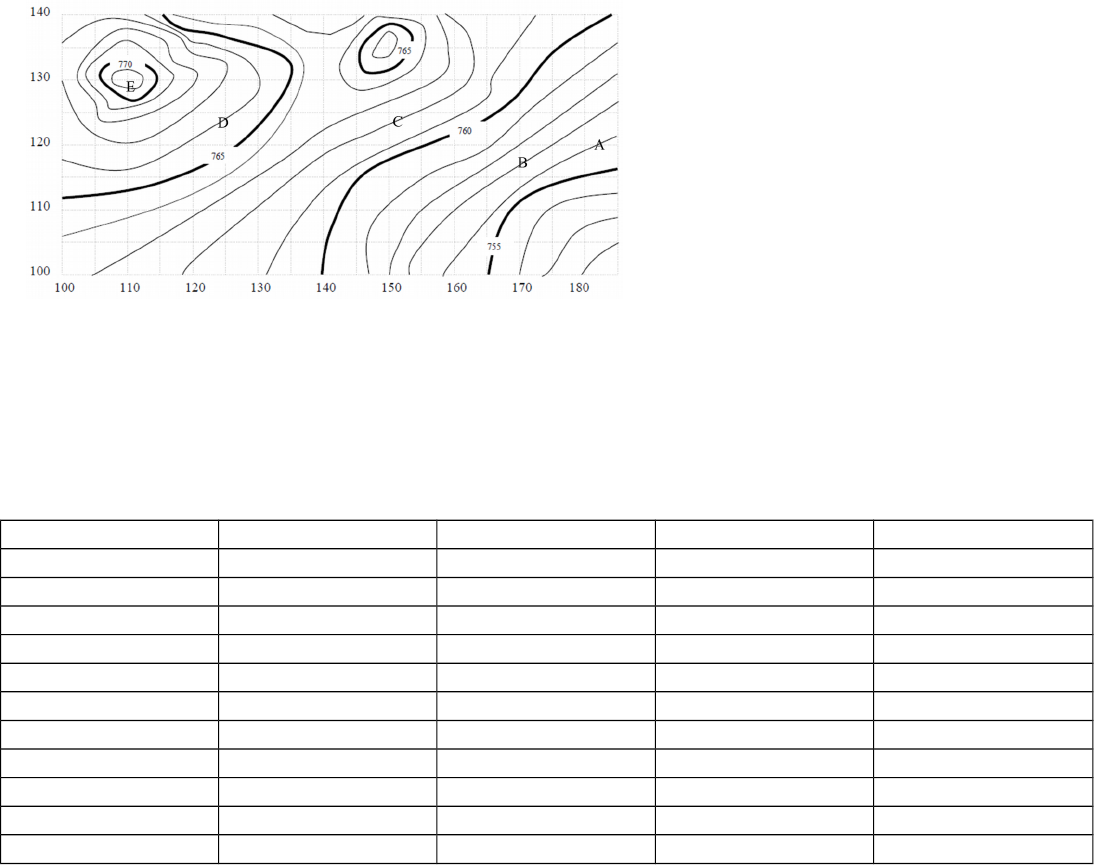

a) ( F ) O Ponto A tem maior altitude em relação ao ponto C.
b) ( F ) O ponto D tem cota 766 e o ponto C 761.
c) ( F ) O ponto E é uma depressão, podendo ter acúmulo de água, ou formação de espelho d’água.
d) ( F ) Para este modelo, o plantio em nível não seria o ideal, já que aumentaria consideravelmente a erosão do solo.
5) Calcule a cota dos pontos (estacas) após realizado leitura, responda (1.5 pontos):
	Estaca
	Ré (m)
	Alt. Instrum. (m)
	Leit. Vante (m)
	Cotas (m)
	1A
	1.495
	11.495
	***
	10.000
	1B


	1.505
	9.990
	1C


	1.560
	9.935
	1D


	1.550
	9.945
	1E


	1.540
	9.955
	1F


	1.490
	10.005
	1G


	1.580
	9.915
	1H


	1.580
	9.915
	1I


	1.620
	9.875
	1J


	1.580
	9.915
	1L


	1.630
	9.865
a) Por que a cota é igual a 10.000 (0.5 pontos)?
Cota arbitrária para referencia de nível e fácil identificação das alturas em relação ao terreno.
b) Quais são os pontos mais e menos elevados do terreno (0.5 pontos).
Mais elevado 10.005 e menos 9.865
c) Indique duas situações onde haveria a necessidade de mudar o nível (equipamento) de local, durante a realização de um levantamento altimétrico (0.5 pontos).
Obstáculos físicos e a diferença de nível do terreno, impossibilitando a visualização da mira.
