30774 – Sistemas Digitais

Ciência da Computação – T. 2019 – 2020/1
Exercícios Resolvidos – Lista 03
Prof. Gerson Groth

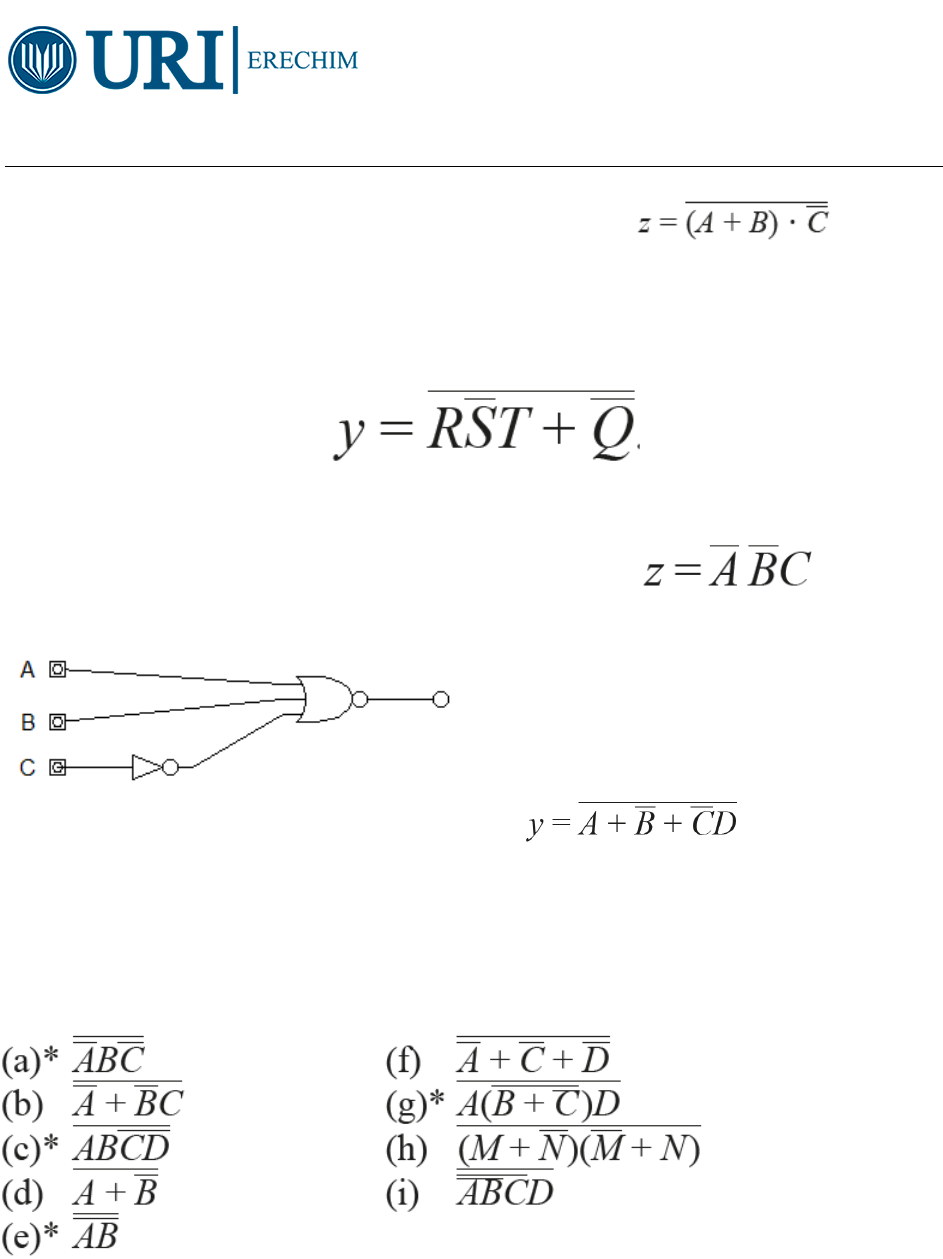

1) Use os teoremas de DeMorgan para converter a expressão de modo que
apresente inversões apenas em variáveis simples.
_ _
A.B + C
2) Repita o exercício anterior para a expressão

 _ _
(R + S + T) . Q
3) Implemente um circuito que tem como expressão de saída usando apenas
uma porta NOR e um INVERSOR.

4) Use os teoremas de DeMorgan para converter em uma expressão que
contenha inversões apenas em variáveis simples.
_ _
A.B.(C + D)

5) Simplifique cada uma das seguintes expressões usando os teoremas de DeMorgan


(a) A + B’ + C
(b) A . (B + C’)
(c) A’ + B’ + (C.D)
(d) A’ . B
(e) A.B



30774 – Sistemas Digitais

Ciência da Computação – T. 2019 – 2020/1
Exercícios Resolvidos – Lista 03
Prof. Gerson Groth


(f) A.C.D
(g) A’ + (B + C’) + D’
(h) M’.N + M.N’
(i) (A’+ B’).C + D’
O ‘ significa negação
6) Projete um circuito lógico com três entradas, A, B e C, cuja saída será nível ALTO apenas
quando a maioria das entradas for nível ALTO. Após, simplifique usando mapas de Karnaugh.
ABC + ABC’ + A’BC + AB’C
AB\C 0 1
00 0 0
01 0 1
11 1 1
10 0 1
AB + BC + AC
7) Simplifique o seguinte mapa de Karnaugh

C’ + AB’ + D’
