Exercício 1:

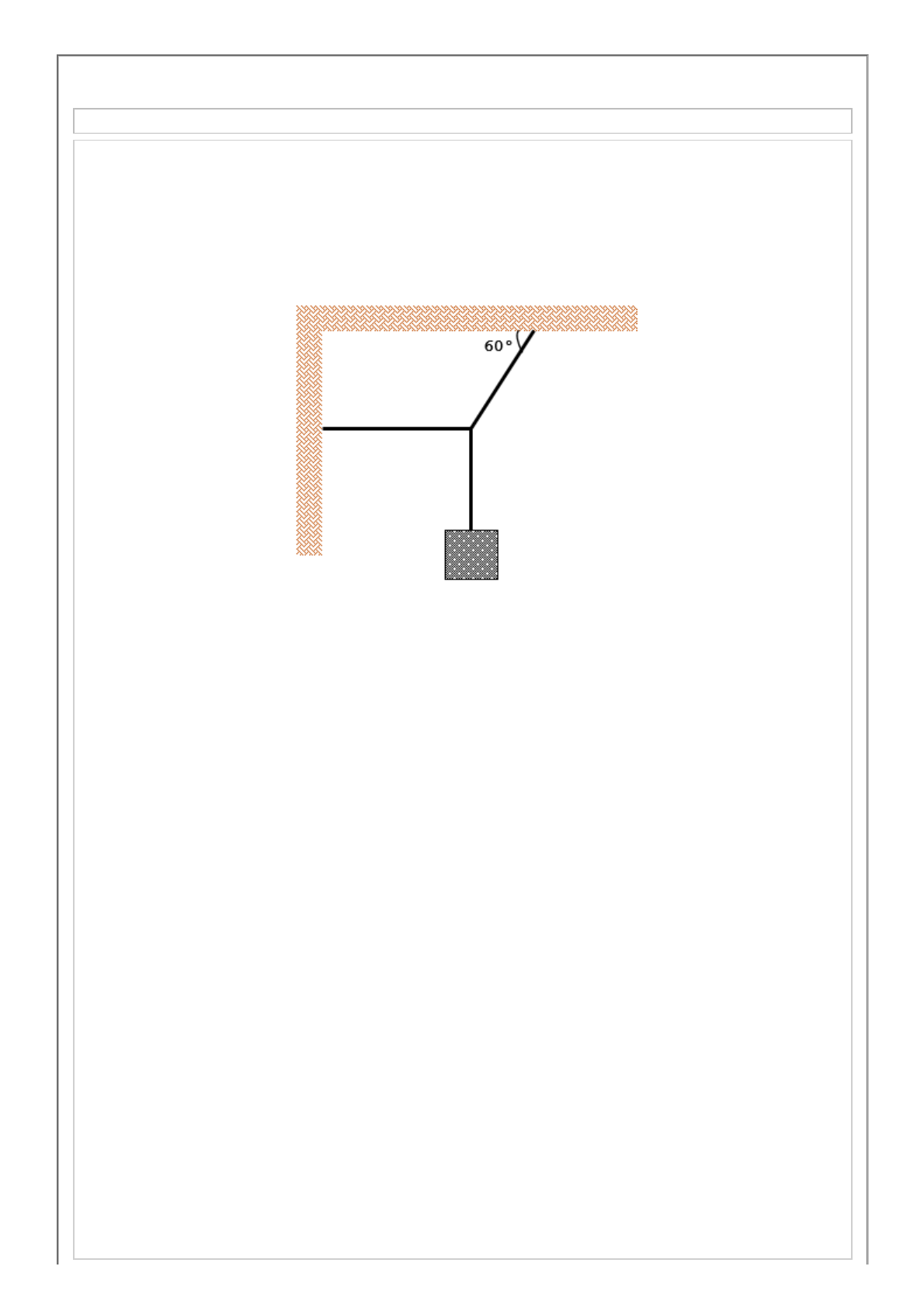

O bloco de massa m = 50 kg está em equilíbrio, e é sustentado por três fios ideais
como indica a figura. Determine a força de tração no fio preso à parede vertical e no
fio preso ao teto.
A)
0 N e 500 N
B)
327,8 N e 125,4 N
C)
288,7 N e 577,4 N
D)
158,9 N e 487,2 N
E)
500 N e 1000 N
Comentários:
Essa disciplina não é ED ou você não o fez comentários
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/7
Exercício 2:
O bloco de peso P = 200 N ilustrado a seguir está apoiado em um piso horizontal sem
atrito. Ao bloco estão conectados dois fios ideais. O fio (1) está preso em uma parede
vertical e o fio (2) passa por uma polia e sustenta um bloco de peso Q = 50 N em sua
extremidade. Nestas condições, sabendo que o sistema encontra-se em equilíbrio,
determine:
a) A força de tração no fio (1);
b) A forção de reação normal ao piso horizontal sobre o bloco.
Considere: g = 10 m/s²
A)
0 e 200
B)
57,4 e 158,2
C)
178,5 e 62,9
D)
180 e 59,7
E)
43,3 e 175
Comentários:
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/7
Essa disciplina não é ED ou você não o fez comentários
Exercício 3:
Um corpo de massa m está suspenso no campo de gravidade terrestre por meio de cabos,
conforme ilustrado. As forças de trações nos cabos (1), (2) e (3) valem,
respectivamente, em newtons (N):
A)
50; 50 e 25
B)
100; 50,8 e 96
C)
50; 25,4 e 47,7
D)
25; 12,5 e 50
E)
200; 25 e 80
Comentários:
Essa disciplina não é ED ou você não o fez comentários
Exercício 4:
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/7
Nos processos de engarrafamento de GLP o INMETRO exige que as engarrafadoras forneçam
seu produto com uma tolerância de + ou - 150g, caso esta tolerância não seja
respeitada a empresa pode ser multada. Um Engenheiro desenvolveu uma balança
de checagem eletrônica e deseja colocá-la em linha após o carrossel de envasamento,
afim de que todos os produtos fora da especificação sejam separados. Analisando a
figura abaixo, determine a força exercida pelo recipiente sobre a célula de carga
(g=10m/s²).

A)
N = 245 N
B)
N = 290 N
C)
N = 500 N
D)
N = 255 N
E)
N = 745 N
Comentários:
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 5/7
Essa disciplina não é ED ou você não o fez comentários
Exercício 5:
Nos projetos de novas indústrias, há a necessidade de instalação de sistemas de
combate a incêndio. Um Engenheiro foi encarregado da instalação deste sistema em uma
indústria na Grande São Paulo, para posterior aprovação do bombeiro. O sistema é
composto de uma bomba movida por um motor diesel, uma bomba movida por um motor
elétrico, uma bomba de pequeno porte para pressurização da linha e um reservatório de
água (Fig. 1). Visando o projeto do pavimento que sustentará estes equipamentos o
Engenheiro contratou uma empresa terceira, que com os dados de sondagem do terreno e
peso que será aplicado em cima desta área elaborará o projeto. Com base na massa do
reservatório e no volume de água que será armazenado, quais seriam os dados de peso
(em N e kgf) que deverão ser encaminhados para a empresa responsável por este projeto?
A)
5.070.000 N e 517.347 kgf
B)
6000.000 N e 580.347 kgf
C)
6.500.000 N e 600.000 kgf
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 6/7
D)
7.000.000 N e 750.000 kgf
E)
4.500.000 N e 450.000 kgf
Comentários:
Essa disciplina não é ED ou você não o fez comentários
Exercício 6:
Um corpo de peso P é sustentado por três fios inextensíveis. Sabendo que a intensidade
da tração no fio AB é de 80 N, determine o valor do peso P e a intensidade da tração
no fio BC.
A)
P = 40,20 N e TBC = 95,00 N
B)
P = 34,70 N e TBC = 85,78 N
C)
P = 46,20 N e TBC = 92,38 N
D)
06/04/2020 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 7/7
P = 22,50 N e TBC = 50,38 N
E)
P = 46,20 N e TBC = 59,00 N
Comentários:
Essa disciplina não é ED ou você não o fez comentários
