22/04/2020 Unicesumar - Ensino a Distância
1/6
ATIVIDADE 4 - ENGENHARIAS EAD - DESENHO TÉCNICO - 2020A2
Período:15/04/2020 19:00 a 29/04/2020 23:59 (Horário de Brasília)
Status:ABERTO
Nota máxima:0,50
Gabarito:Gabarito será liberado no dia 30/04/2020 00:00 (Horário de Brasília)
Nota obtida:
1ª QUESTÃO

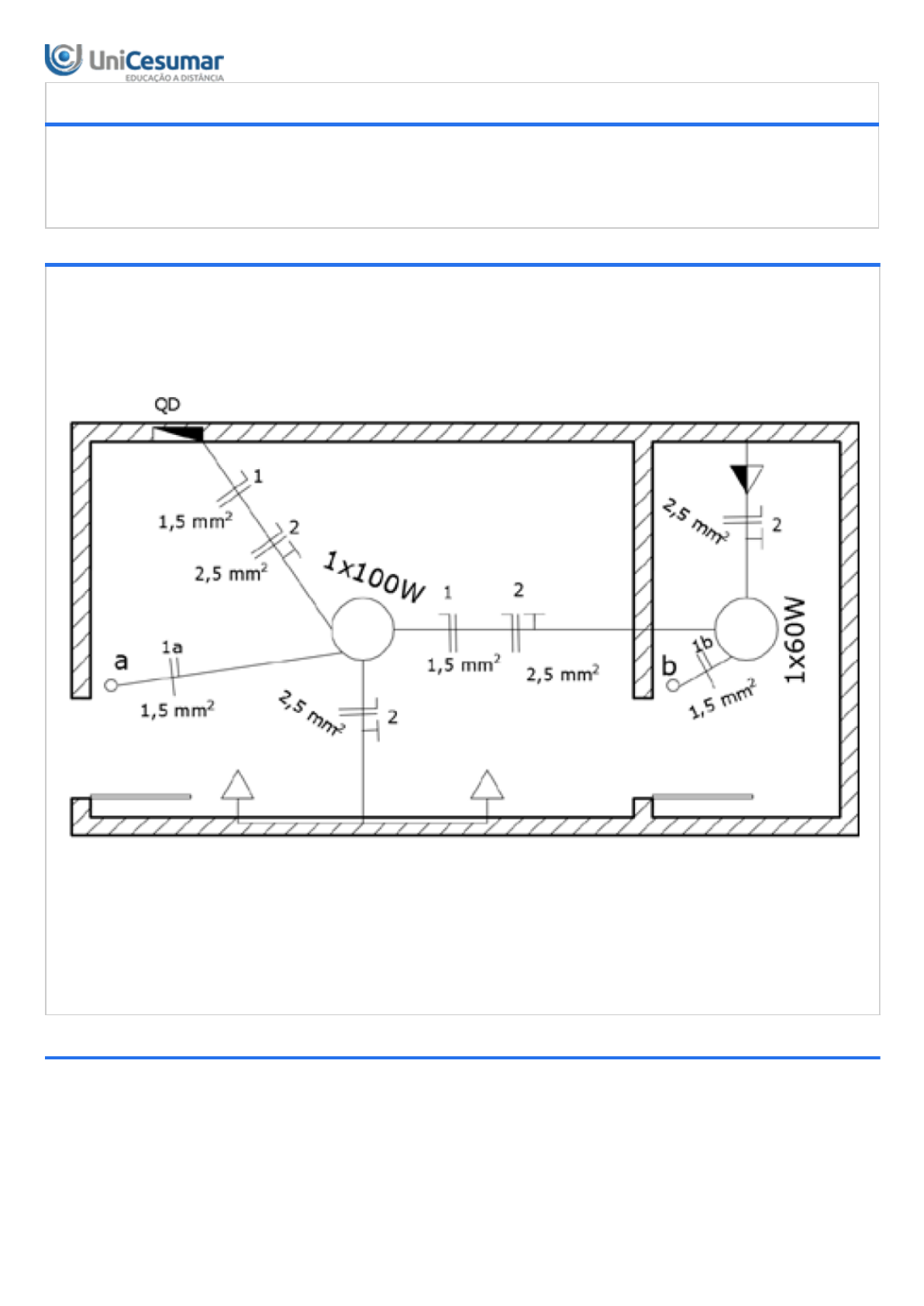

O desenho de projetos elétricos se configura normalmente como dois tipos de diagramas: o Diagrama
Unifilar e o Diagrama Multifilar. Cada um deles possui suas próprias especificidades e contextos em que são
coerentes ou não. Para o caso de residências é mais usual a utilização do primeiro tipo de diagrama, o
unifilar. A seguir, um exemplo deste tipo de diagrama:
Fonte: MONTEIRO, C.V.B. Desenho Técnico. UniCesumar. Maringá-PR, 2018, 256 p. (p.160)

Cada diagrama, seja ele unifilar ou multifilar, possui simbologia própria regida por norma brasileira, a NBR
5444 de 1989, para a correta identificação dos equipamentos elétricos utilizados no projeto, bem como
tipologia dos condutores, entre outros elementos. Sobre os projetos elétricos de diagramas unifilares, e
sobre o exemplo acima ilustrado, marque a alternativa correta:

ALTERNATIVAS
22/04/2020 Unicesumar - Ensino a Distância
2/6
No projeto de diagramas unifilares desenha-se cada um dos fios condutores, representados por linhas contínuas que
ligam os ambientes;
No projeto de diagramas unifilares não é convencional que os eletrodutos partam do Quadro Geral, bem como ilustra
a figura fornecida como exemplo;
O desenho de um projeto elétrico não depende do projeto arquitetônico. Projetos elétricos são de natureza
independente e autônoma, podendo ser concebidos de maneira livre por parte do engenheiro eletricista;
No exemplo ilustrado acima existem dois circuitos elétricos, identificados pelos números 1 e 2, respectivamente;
No exemplo ilustrado acima, não existe diferença entre os dois circuitos existentes. Ambos atendem os pontos de luz
e tomadas de maneira conjunta e o diâmetro dos fios condutores de ambos os circuitos é o mesmo.
2ª QUESTÃO
Duas são as tipologias mais naturais assumidas pelos desenhos de projetos elétricos: os diagramas unifilares
e os diagramas multifilares. Sobre estes dois tipos de diagramas assinale a alternativa correta:

ALTERNATIVAS
Em diagramas unifilares desenhamos condutor por condutor (fio por fio). Dentro dos eletrodutos corre apenas um
tipo de condutor, identificado por meio de legenda;
Em projetos de diagramas unifilares podem existir vários circuitos diferentes dentro de uma mesma obra. Para
diferenciá-los eles são numerados (1, 2, 3... etc). Contudo, os circuitos não devem partir do Quadro Geral de
distribuição;
No diagrama unifilar desenha-se cada um dos fios condutores (é por este motivo que seu nome é unifilar, pois cada
fio condutor é único e desenhado individualmente). Por sua vez, no diagrama multifilar desenha-se o
eletroduto/calha que leva todos os condutores para os diversos ambientes (por isso ele é multifilar, pois leva
múltiplos condutores de uma só vez);
Diagramas unifilares são muito comuns para representar a ligação de motores e máquinas industriais (projetos mais
complexos). Já os diagramas multifilares são úteis para residências e projetos de baixa complexidade;
Convencionalmente, os diagramas unifilares são desenhados sobre o projeto arquitetônico, a planta baixa, dos
ambientes. Enquanto isso, os diagramas multifilares não são representados sobre uma planta baixa, mas sim em
folhas separadas, como fluxogramas.
3ª QUESTÃO
22/04/2020 Unicesumar - Ensino a Distância
3/6
Observe a imagem de uma vista explodida da furadeira Gsb 20-2 da Bosch, 110 volts:
Fonte: BOSCH – Ferramentas Elétricas Profissionais e Acessórios. Disponível em: <https://www.bosch-
professional.com/br/pt/products/gsb-20-2-re-06011A21D2>

Sobre vistas explodidas, é verdadeiro o que se afirma em:
ALTERNATIVAS
Em vistas explodidas, os elementos que compõem a vista não são numerados ou, de alguma forma, identificados. No
caso da furadeira dada, é dispensável que o fornecedor disponibilize também um quadro com o significado de cada
um dos números e letras adotadas;
Este tipo de desenho é dispensável para explicar o processo de montagem a leitores sem muita prática no
entendimento de vistas ortogonais;
O desenho em vista explodida não tem relação com a localização das peças em sua montagem;
O desenho em vista explodida não pode auxiliar o processo de orçamento e aquisição de peças entre consumidor e
fabricante, já que munidos de um esquema em vista desta natureza, ambos podem entrar em desacordo sobre qual
peça desejam trocar em um equipamento;
A vista explodida é um conjunto de peças representadas em perspectiva isométrica na qual todas as peças de um
equipamento, apesar de estarem separadas, seguem um mesmo posicionamento referencial, o que nos permite
entender o seu processo de montagem.
4ª QUESTÃO
22/04/2020 Unicesumar - Ensino a Distância
4/6
A seguir é fornecido um dos tipos de Plantas mais usual no projeto de edificações:
Fonte: <http://www.habitamos.com.br/voce-sabe-a-diferenca-entre-planta-de-situacao-e-planta-de-
localizacao/>
Sobre a planta dada, assinale a alternativa correta:
ALTERNATIVAS
A planta dada é uma planta de locação, também chamada de localização, utilizada para mostrar detalhadamente a
maneira que a edificação ocupa o lote;
A planta dada é uma planta de situação. Encarregada de indicar ao leitor a posição do lote (área que receberá a
construção) dentro da quadra, é indispensável a indicação do norte, o desenho da área do lote e suas medidas e a
indicação do nome das ruas no entorno da quadra.
A planta dada é uma planta de implantação, a qual fornece as informações necessárias para o lançamento das
medidas que a edificação ocuparão no terreno;
A planta dada é uma planta baixa, uma vez que é possível ver do alto a sua implantação;
A planta dada é uma planta de situação. Encarregada de indicar ao leitor a posição do lote (área que receberá a
construção) dentro da quadra, é indispensável a indicação do norte, o desenho da área do lote e suas medidas, mas
é facultativo a indicação do nome das ruas no entorno da quadra;
5ª QUESTÃO
22/04/2020 Unicesumar - Ensino a Distância
5/6
Representações gráficas de caráter técnico se colocam como ferramentas fundamentais para a comunicação
de intenções de projetar. O corte é suporte para informações com relação ao eixo z, terceira dimensão. Nele
se desenvolvem associações de ordem vertical que não constam nas plantas, e portanto, vinculado a escala
do homem. “O corte é lugar onde espaço, forma e material se encontram com as experiências humana”
(LEWIS; TSURUMAKI; LEWIS, 2016, p.6, tradução nossa).
Fonte: Beatriz Costa Hoyos. Os limites do corte: ensaio sobre representação gráfica. 24 Set
2019. ArchDaily Brasil. Disponível em: <httpss://www.archdaily.com.br/br/925294/os-limites-do-corte-
ensaio-sobre-representacao-grafica> Acessado 19 Mar 2020.

A seguir, apresenta-se um corte esquemático do Edifício Intesa Sanpaolo Office Building, em Turim, na Itália.
O projeto é do arquiteto italiano multipremiado Renzo Piano.
Fonte: "Intesa Sanpaolo Office Building / Renzo Piano Building Workshop" 18 Maio 2015. ArchDaily.
Disponível em https://www.archdaily.com/630496/intesa-sanpaolo-office-building-renzo-piano/ Acesso em
19 março 2020.

Do desenho de edificações, mais especificamente sobre cortes, assinale a alternativa correta:
ALTERNATIVAS
22/04/2020 Unicesumar - Ensino a Distância
6/6
Independentemente do número de cortes que o projetista faça para a edificação, pelo menos um deles precisa
passar por uma das áreas molhadas do projeto (banheiros, cozinhas, lavanderias, etc). O ideal é que todos os cortes
passem pelas áreas molhadas.
Os cortes trabalham com a mesma ideia proposta para a planta baixa: a de apresentar os detalhes internos de um
edifício. Contudo, neste tipo de representação, o plano de corte passa pela construção de maneira paralela ao plano
em que esta foi edificada;
Os cortes não sãoúteis pois não conseguem demonstrar os detalhes presentes na direção da altura, uma vez que as
plantas possuem essa capacidade;
O corte não permite a compreensão da relação entre o construído e a escala humana, ou seja, a relação entre as
alturas dos ambientes e um ser humano inserido na edificação, como demonstra a imagem fornecida;
Os cortes são indicados nas plantas baixas por meio de linha do tipo contínua, com espessura suficiente para
permitir sua identificação em relação às demais linhas do desenho;
