1
ABSORÇÃO DE RAIOS X
PELOS TECIDOS
AULA 01
FORMAÇÃO DA IMAGEM
RADIOLÓGICA
Na realização de um exame radiológico, a
partir da interação dos raios X com a
matéria, a última etapa da cadeia
de obtenção de uma imagem radiográfica
é o registro da anatomia de interesse
sobre um elemento sensível a radiação
(filme radiográfico).
FORMAÇÃO DA IMAGEM
RADIOLÓGICA
O corpo humano apresenta índices de absorção de
radiação bastante diferenciados. Sabemos, por
Exemplo, que para que os ossos sejam penetrados por
raios X, estes precisam ser de maior energia do que
para a penetração de tecidos moles.
Após a interação da radiação com as diferentes
estruturas do corpo, surge destas, uma radiação cuja a
distribuição é diferente daquela que penetrou no corpo,
devido ao fato de que no trajeto, houve transposição de
estruturas de características diferenciadas.
A essa nova distribuição de energias que compõem o
feixe, dá-se o nome de contraste virtual.
FORMAÇÃO DA IMAGEM
RADIOLÓGICA
IMAGEM LATENTE: Um filme, quando exposto à
radiação; embora a imagem ainda não seja visível, esse
filme contém informações sobre a intensidade da
radiação sobre ele; tem-se assim, a chamada imagem
latente.
A visualização somente será possível pelo processo de
revelação, que fará com que aqueles microcristais que
foram sensibilizados sofram uma redução de maneira a
se transformarem em prata metálica enegrecida. É
importante lembrar que a imagem já está formada,
porém não pode ser visualizada, por isso deve-se ter
cuidado na sua manipulação.

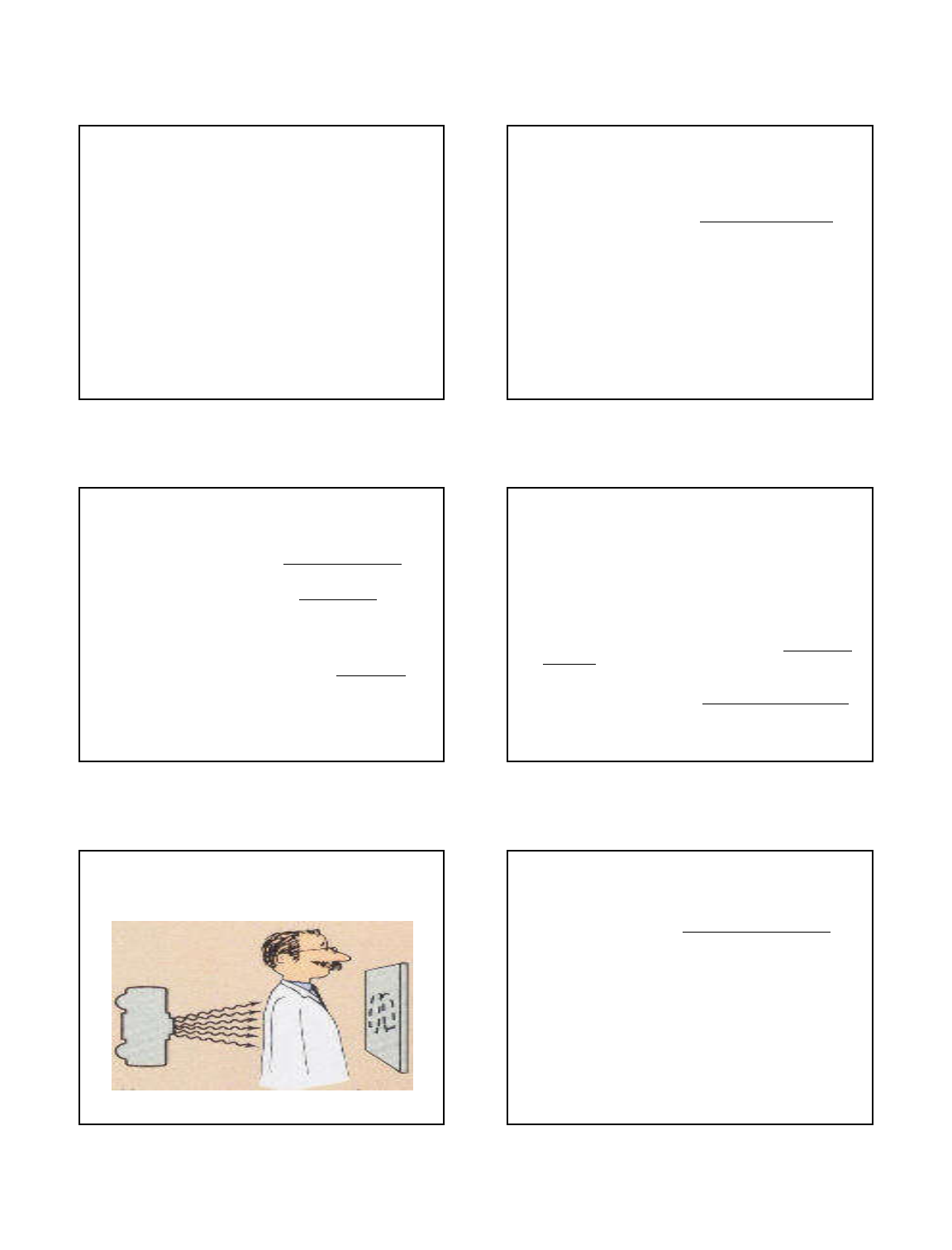

IMAGEM LATENTE
FATORES INFLUENTES NA IMAGEM
Pode-se avaliar a imagem radiográfica a
partir de cinco fatores:
1. Densidade
2. Contraste
3. Detalhe
4. Distorção
5. Efeito Anódico
2
FATORES INFLUENTES NA IMAGEM
1- DENSIDADE: Pode ser descrita como o grau de
enegrecimento da radiografia processada. Quanto maior
o grau de enegrecimento, é menor a quantidade de luz
que atravessará a radiografia quando colocada na frente
de um negatoscópio ou de um foco de luz.
O fator primário de controle da densidade é o mAs, que
controla a quantidade de raios X emitida pelo tubo de
raios X durante uma exposição. Assim, a duplicação do
mAs duplicará a quantidade de raios X emitida e a
densidade.
FATORES INFLUENTES NA IMAGEM
DENSIDADE
Uma boa regra geral sugere que geralmente uma
alteração mínima de 50% do mAs é necessário para
corrigir uma radiografia subexposta.
FATORES INFLUENTES NA IMAGEM
2- CONTRASTE: É a diferença de densidade em áreas
adjacentes de uma radiografia. Quanto maior esta
variação, maior o contraste. Quanto menor esta variação
ou menor a diferença de densidade de áreas
adjacentes, menor o contraste.
O objetivo ou função do contraste é tornar mais visíveis
os detalhes anatômicos de uma radiografia. Portanto, o
contraste radiográfico ótimo é importante, sendo
essencial uma compreensão do contraste na avaliação
da qualidade.
FATORES INFLUENTES NA IMAGEM
CONTRASTE
O fator de controle primário para contraste é o
kV. O kV controla a energia ou a capacidade de
penetração do feixe primário.
Quanto maior o kV, maior a energia e mais
uniforme é a penetração do feixe de raios X nas
várias densidades de massa de todos os
tecidos.
Assim, maior kV produz menor variação na
atenuação (absorção diferencial), resultando em
menor contraste.
FATORES INFLUENTES NA IMAGEM
O kV também é um fator de controle secundário
da densidade.
Maior kV, em raios X de maior energia, e estes
chegando ao filme produzem um aumento
correspondente da densidade geral.
Uma regra simples e prática afirma que um
aumento de 15% no kV produzirá aumento da
densidade igual ao produto produzido pela
duplicação do mAs.
FATORES INFLUENTES NA IMAGEM
3- DETALHE: Pode ser definido como a nitidez
de estruturas na radiografia. Essa nitidez dos
detalhes da imagem é demonstrada pela
clareza de linhas estruturais finas e pelas
bordas de tecidos ou estruturas visíveis na
imagem radiográfica.
A ausência de detalhes é conhecida como
borramento ou ausência de nitidez.
3
FATORES INFLUENTES NA IMAGEM
DETALHE
A radiografia ideal apresentará boa nitidez
da imagem. O maior impedimento para a
nitidez da imagem relacionado ao
posicionamento é o movimento.
Outros fatores que influenciam no detalhe
são tamanho do ponto focal, DFoFi
(Distância foco-filme) e DOF (Distância
objeto-filme).
FATORES INFLUENTES NA IMAGEM
DETALHE
FATORES INFLUENTES NA IMAGEM
DETALHE
FATORES INFLUENTES NA IMAGEM
DETALHE
O uso do pequeno ponto focal, a menor
DOF possível e uma DFoFi maior,
também melhora os detalhes registrados
ou a definição na radiografia conforme
descrito e ilustrado acima.
FATORES INFLUENTES NA IMAGEM
FATORES DE INFLUENCIA NO DETALHE
1. Pequeno ponto focal – usar pequeno ponto focal,
sempre que possível, para melhorar os detalhes.
2. Menor tempo de exposição – usar menor tempo de
exposição possível para controle voluntário e
movimento involuntário.
3. Velocidade filme/écran – Usar velocidade filme-écran
mais rápida para controlar os movimento voluntário e
involuntário.
4. DFoFi – usar maior DFoFi para melhorar os detalhes.
5. DOF – usar menor DOF para melhorar os detalhes.
FATORES INFLUENTES NA IMAGEM
4- Distorção: Pode ser definida como a
representação errada do tamanho ou do formato
do objeto projetado em meio de registro
radiográfico. A ampliação algumas vezes é
relacionada como um fator separado, mas,
como é uma distorção do tamanho, pode ser
incluída com a distorção do formato. Portanto, a
distorção, seja de formato ou de tamanho, é
uma representação errada do objeto verdadeiro
e, como tal, é indesejável.
4
FATORES INFLUENTES NA IMAGEM
DISTORÇÃO
FATORES INFLUENTES NA IMAGEM
DISTORÇÃO
Entretanto, nenhuma radiografia é uma
imagem exata da parte do corpo que esta
sendo radiografada. Isso é impossível
porque há sempre alguma ampliação e/ou
distorção devido a DFoFi e à divergência
do feixe de raios X. Portanto, a distorção
deve ser minimizada e controlada.
OBRIGADO
