Formulário TCM

Prévia do material em texto

qG - Geração de energia por
unidade de tempo por
unidade de volume do
sistema. Associado a
sistemas reativos, onde há
reações químicas ou
nucleares presentes.
Convecção
Radiação
Condução
Devido ao movimento de um
fluído sobre uma superfície
aquecida.
Transferências de calor
Natural:
Ocorre por diferença
de densidade por
temperatura no fluído
- Correntes
Forçado: Devido a
agente externo,
forçado a circular (ex:
Bombas)
qconv = h.A (Ts - T? )
Energia emitida por toda a matéria
que se encontra a uma temperatura
finita. Emissões podem ocorrer de
todos tipos de matéria e o transporte
por ondas magnéticas.
E = ?.? .Ts4
E = Pode emissivo (W/m²)
? =Taxa de emissividade (0 a 1)
? = Cte de Stefan-Boltzman:
5,676x10-8 W/m².k4
q - Taxa de transferência de
calor (W)
Ts - Temperatura abosluta
da superfície(°C, K)
T? - Temperatura do fluído
(°C, K)
h - Coeficiente de
transferência de calor
convectivo (W/m²k)
A - Área (m²)
qRAD = ?.? . A. (Ts4 - Tviz4)
Pelo contato entre moléculas com
diferentes níveis energéticos
promovendo a partir do contato,a
migração de parte da energia de uma
para outra. Através de meio sólido ou
fluido estacionário (contato direto).
Fluxo de calor (q/A):
Lei de Fourier:
q/A = -k.?T
qx/A = q"= -k.dT/dx
Taxa de calor: q = - k.A?T
Fluxo de calor (q/A):
Lei de Newon:
q/A = h.?T
q"=q/A = h.dT/dx
?T - gradiente de
temperatura
k - condutividade
térmica
q" - Quantidade de
calor por unidade de
área
Relação entre a Lei de Ohm e
as equações de calor:
i = ?V/R
*Se "i" é análogico a q, ?V é
análogico a ?T.
R = i/k.A
Para Lei de Newton:
q= h.A (Ts - T? ) = k.A.?T
i = ?V/R
Rconv = 1/k.A
Resistência da
Conveccção:
Rcv = 1/h.A
Resistência Total
(RT) : Soma das
resistências do
problema
Taxa de Troca (q):
 q = ?T/RT
Taxa de Calor
q°= h.dT/dx
Do resfriamento
Universidade Luterana do Brasil
Autoria: Júlia Pinheiro Machado
Disciplina: Transferência de Calor e Massa no Ambiente
Professora: Renata Oliveira

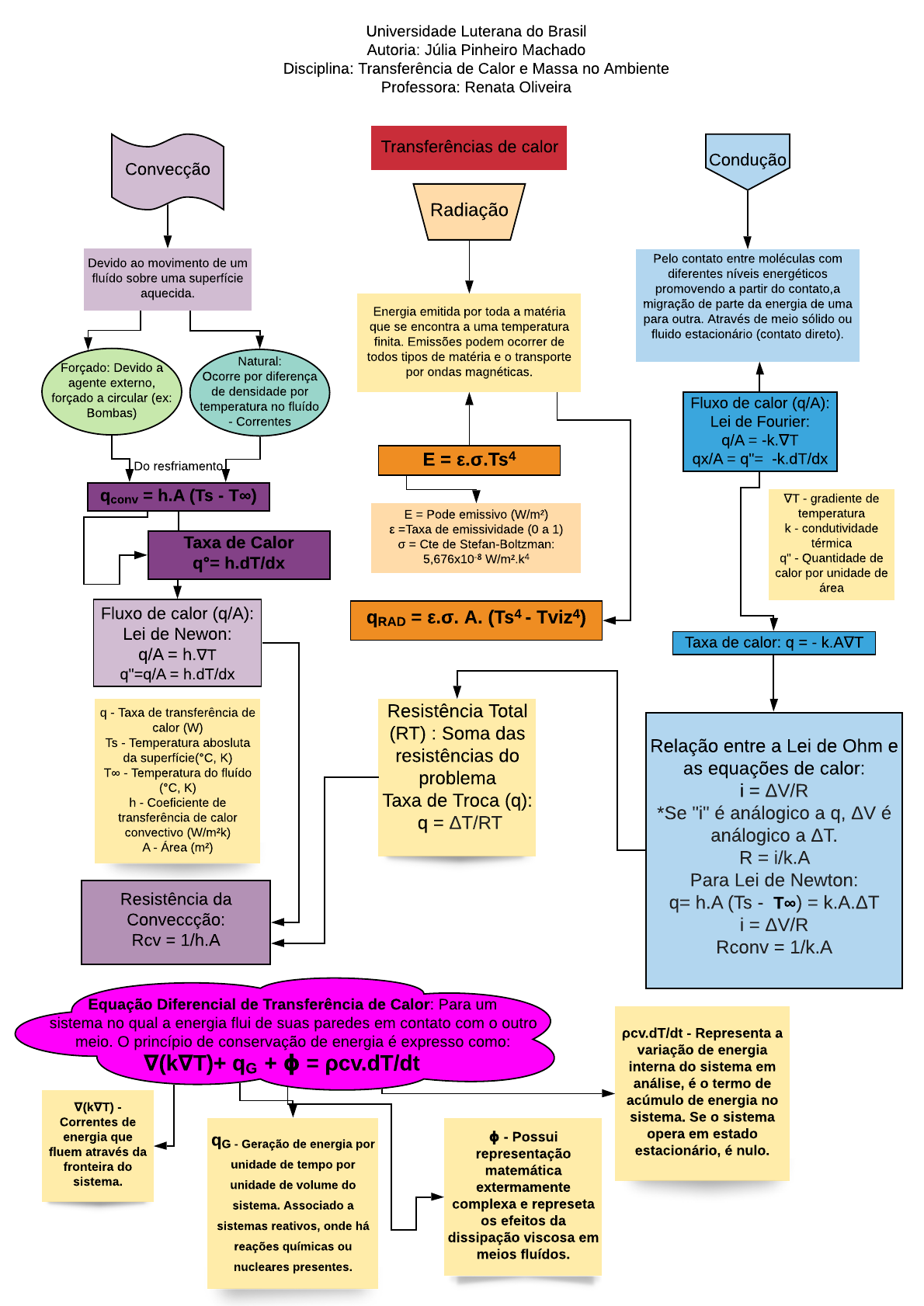

Equação Diferencial de Transferência de Calor: Para um
sistema no qual a energia flui de suas paredes em contato com o outro
meio. O princípio de conservação de energia é expresso como:
 ? (k?T)+ qG + ? = ?cv.dT/dt
? (k?T) -
Correntes de
energia que
fluem através da
fronteira do
sistema.
? - Possui
representação
matemática
extermamente
complexa e represeta
os efeitos da
dissipação viscosa em
meios fluídos.
?cv.dT/dt - Representa a
variação de energia
interna do sistema em
análise, é o termo de
acúmulo de energia no
sistema. Se o sistema
opera em estado
estacionário, é nulo.
Equações para formas geométricas
Parede Plana (Simples)
Taxa de Transferência de Calor:
?dx = x
?dT = T
Considerações: Isolado,
sem geração de energia
e estacionário
Fluxo Térmico:
q" = q°/A =
(-k.(TL.TO))/L
Equação Geral:
Considerações: Sem
geração de energia e
estacionário
Considerações: Com
geração de energia e
estacionário
Aplicar condições
de contorno para
obter o perfil de
temperatura:
x = 0, T = T1 ; x =
L, T = T2
Distribuição de Temperatura
Equações para formas geométricas
Cilindro
Considerações: Isolado, sem
geração de energia e
estacionário
Taxa de Transferência de Calor:
Condições de
contorno: r = R1;
T = T1 (1 é
interno)
r = R2 ; T=T2 (2
é externo)
Fluxo Térmico:
q" = q°/A =
k.(T1-T2))/ln(r2/r1)
*Ps: A = 2? rL
Equação Geral:
Considerações: Sem
geração de energia e
estacionário
Considerações: Com
geração de energia e
estacionário
Aplicar
condições de
contorno para
obter o perfil de
temperatura
Distribuição de Temperatura
Equações para formas geométricas
Esfera
Considerações: Isolado, sem
geração de energia e
estacionário
Taxa de Transferência de Calor:
Fluxo Térmico:
q" = q°/A =
k(Ti-Te)/r².(1/ri-1/re)
Equação Geral:
Aplicar condições
de contorno para
obter o perfil de
temperatura
Área da
esfera =
4? r²
Considerações: Sem
geração de energia e
estacionário
Considerações: Com
geração de energia e
estacionário
Distribuição de Temperatura
