Álgebra Booleana e Circuitos Digitais

Prévia do material em texto

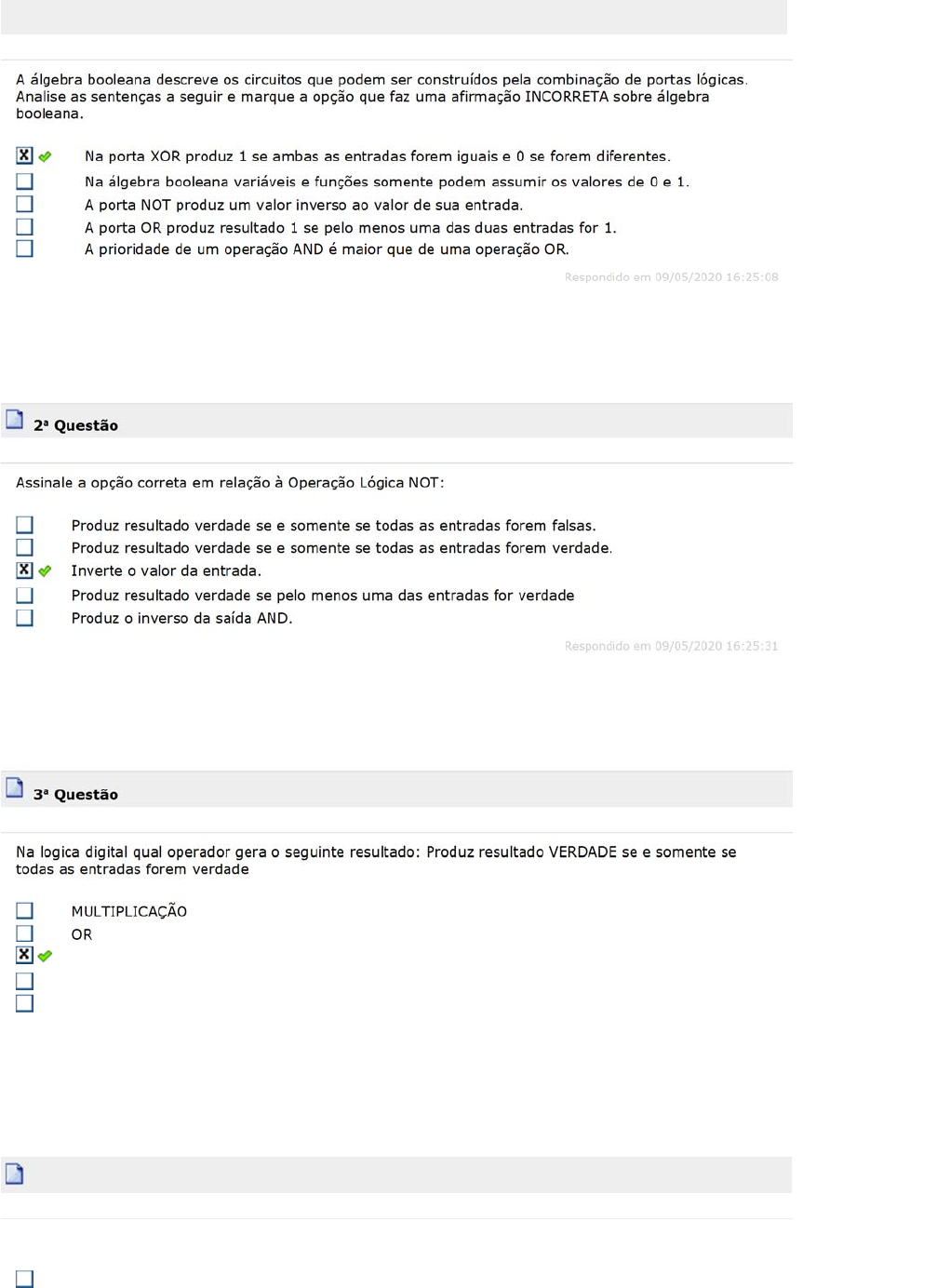

1a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.

 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.

A porta NOT produz um valor inverso ao valor de sua entrada.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.

A prioridade de um operação AND é maior que de uma operação OR.
Respondido em 09/05/2020 16:25:08



 2a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se e somente se todas as entradas forem verdade.
 Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz o inverso da saída AND.
Respondido em 09/05/2020 16:25:31


 3a Questão

Na logica digital qual operador gera o seguinte resultado: Produz resultado VERDADE se e somente se
todas as entradas forem verdade


MULTIPLICAÇÃO

OR
 AND

NOT

SOMA
Respondido em 09/05/2020 16:25:49


 4a Questão

Assinale a opção correta em relação à Operação Lógica NOR:


Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade.
 Produz resultado verdade se e somente se todas as entradas forem falsas.
Respondido em 09/05/2020 16:27:36



 5a Questão

A função OU(OR) é representada pela expressão:

 A + B

A . B + C

A . B

A / B

A @ B
Respondido em 09/05/2020 16:25:57


 6a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas
grandezas binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de
entrada e produzem um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três
sentenças abaixo sobre as operações lógicas executadas pelas portas e, em seguida, assinale a alternativa
correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada


Somente as sentenças II e III estão corretas

Somente as sentenças I e III estão corretas

Todas as sentenças estão corretas
 Somente a sentença III está correta

Somente a sentença I está correta
Respondido em 09/05/2020 16:26:07


 7a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


0011

1000

1010

0101
 0111
Respondido em 09/05/2020 16:26:01



 8a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação de
transistores e dispositivos semicondutores auxiliares.


Registradores

ULA

Barramento de Dados

Barramento de Controle
 Porta Lógica
1a Questão

Para representar números inteiros negativos, os computadores utilizam a representação ____________,
pois esta possui _______________________ para o zero e utiliza ________________ para soma e
subtração.
Assinale a alternativa que contém as opções que preenchem corretamente os espaços em branco da frase
acima


de sinal e magnitude; duas representações para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; dois circuitos separados

de complemento à 2; duas representações para o zero; um único circuito
 de complemento à 2; somente uma representação para o zero; um único circuito

de sinal e magnitude; somente uma representação para o zero; um único circuito
Respondido em 09/05/2020 16:28:02


Explicação:
Para representar números inteiros negativos, os computadores utilizam a representação _____de
complemento à 2_______, pois esta possui ___________somente uma representação para o
zero____________ para o zero e utiliza ______ um único circuito__________ para soma e subtração.



 2a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se pelo menos uma das entradas for verdade
 Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:28:27



 3a Questão

Foi criado um circuito lógico onde ele combina 2 entradas, cada uma formadas por 3 bits. Chamamos estas
entradas de A e B. Se em determinado momento o valor da entrada A é 011 e de B é 110 e a expressão
que representa em circuito é A XOR B, qual será a saída para estas entradas?


000
 101

222

111

010
Respondido em 09/05/2020 16:29:06


 4a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:


110

011

111
 100

101
Respondido em 09/05/2020 16:29:40


 5a Questão

Considere a expressâo (A+C).B tendo os valores A=1; B=1 e C=1 qual o resultado correto


3

58

20

0
 1
Respondido em 09/05/2020 16:29:50


 6a Questão

Uma porta lógica possui saída 0 somente se todas suas entradas forem 1, caso contrário a saída é 1. Que
porta lógica é essa?

 NAND

XOR

NOR

AND

OR
Respondido em 09/05/2020 16:29:41



 7a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:30:14


 8a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


SUBTRAÇÃO

S0MA E PRODUTO DE FORMA CONCOMITANTE.
 PRODUTO

DIVISÃO

SOMA
Respondido em 09/05/2020 16:30:53

1a Questão

Assinale a opção correta em relação à Operação Lógica OR:


Produz resultado verdade se e somente se todas as entradas forem verdade.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz o inverso da saída AND.
 Produz resultado verdade se pelo menos uma das entradas for verdade.
Respondido em 09/05/2020 16:31:46


 2a Questão

Assinale a opção correta em relação à Operação Lógica XOR:

 Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz o inverso da saída AND.
Respondido em 09/05/2020 16:32:31


 3a Questão

Assinale a opção correta em relação à Operação Lógica NAND:


Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se pelo menos uma das entradas for verdade.

Inverte o valor da entrada.
 Produz o inverso da saída AND.
Respondido em 09/05/2020 16:32:43


 4a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?


NAND
 XOR

AND

NOR

OR
Respondido em 09/05/2020 16:33:00



 5a Questão

Qual operador lógico tem como resultado VERDADEIROse e somente se todos os operandos forem
VERDADEIROS ?


XOR

Nenhuma das anteriores

NOT

OR
 AND
Respondido em 09/05/2020 16:33:28


 6a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


0101

0011

1010

1000
 0111
Respondido em 09/05/2020 16:33:32


 7a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz o inverso da saída AND.
 Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se pelo menos uma das entradas for verdade
Respondido em 09/05/2020 16:34:01



 8a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas grandezas
binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de entrada e produzem
um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três sentenças abaixo sobre as
operações lógicas executadas pelas portas e, em seguida, assinale a alternativa correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada


Somente as sentenças I e III estão corretas

Somente a sentença I está correta

Somente as sentenças II e III estão corretas

Todas as sentenças estão corretas
 Somente a sentença III está correta
Respondido em 09/05/2020 16:34:10
1a Questão

Na logica digital qual operador gera o seguinte resultado: Produz resultado VERDADE se e somente se
todas as entradas forem verdade

 AND

SOMA

MULTIPLICAÇÃO

NOT

OR
Respondido em 09/05/2020 16:34:51


 2a Questão

A função OU(OR) é representada pela expressão:


A @ B

A . B + C

A / B

A . B
 A + B
Respondido em 09/05/2020 16:34:58



 3a Questão

Assinale a opção correta em relação à Operação Lógica NOR:


Produz resultado verdade se pelo menos uma das entradas for verdade.
 Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:34:58


 4a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


A porta NOT produz um valor inverso ao valor de sua entrada.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

A prioridade de um operação AND é maior que de uma operação OR.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.

Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.
Respondido em 09/05/2020 16:35:42



 5a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação
de transistores e dispositivos semicondutores auxiliares.

 Porta Lógica

ULA

Registradores

Barramento de Controle

Barramento de Dados
Respondido em 09/05/2020 16:36:04


 6a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Inverte o valor da entrada.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se e somente se todas as entradas forem falsas.
 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se pelo menos uma das entradas for verdade
Respondido em 09/05/2020 16:36:05



 7a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:36:22


 8a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:

 PRODUTO

SUBTRAÇÃO

S0MA E PRODUTO DE FORMA CONCOMITANTE.

SOMA

DIVISÃO
1a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?


NOR
 XOR

AND

NAND

OR
Respondido em 09/05/2020 16:37:00


 2a Questão

Qual operador lógico tem como resultado VERDADEIRO se e somente se todos os operandos forem
VERDADEIROS ?

 AND

Nenhuma das anteriores

OR

NOT

XOR
Respondido em 09/05/2020 16:37:08



 3a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz o inverso da saída AND.

Produz resultado verdade se e somente se todas as entradas forem falsas.
 Inverte o valor da entrada.
Respondido em 09/05/2020 16:37:31


 4a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas
grandezas binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de
entrada e produzem um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três
sentenças abaixo sobre as operações lógicas executadas pelas portas e, em seguida, assinale a alternativa
correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada


Somente as sentenças II e III estão corretas

Todas as sentenças estão corretas
 Somente a sentença III está correta

Somente a sentença I está correta

Somente as sentenças I e III estão corretas
Respondido em 09/05/2020 16:37:38


 5a Questão

Considere o seguinte: A=1, B=1,C=1,D=1,E=0 qual resultado da expressão logica ((A OR C)AND B)and E


2

4
 0

1

3
Respondido em 09/05/2020 16:37:33


 6a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


A prioridade de um operação AND é maior que de uma operação OR.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.

Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.

A porta NOT produz um valor inverso ao valor de sua entrada.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.
Respondido em 09/05/2020 16:37:39


 7a Questão

Assinale a opção correta em relação à Operação Lógica AND :

 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem falsas.
Respondido em 09/05/2020 16:38:12



 8a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação de
transistores e dispositivos semicondutores auxiliares.


Registradores

ULA

Barramento de Dados

Barramento de Controle
 Porta Lógica
1a Questão

Assinale a opção correta em relaçãoà Operação Lógica NOR:


Produz resultado verdade se os valores de sua entrada forem diferentes.
 Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Inverte o valor da entrada.
Respondido em 09/05/2020 16:38:43


 2a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:38:45


 3a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


S0MA E PRODUTO DE FORMA CONCOMITANTE.

DIVISÃO

SUBTRAÇÃO

SOMA
 PRODUTO
Respondido em 09/05/2020 16:39:03


 4a Questão

A função OU(OR) é representada pela expressão:


A @ B
 A + B

A / B

A . B

A . B + C
Respondido em 09/05/2020 16:39:06


 5a Questão

Assinale a opção correta em relação à Operação Lógica OR:


Produz resultado verdade se e somente se todas as entradas forem falsas.

Inverte o valor da entrada.
 Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz o inverso da saída AND.
Respondido em 09/05/2020 16:39:06



 6a Questão

Considere a expressâo (A+C).B tendo os valores A=1; B=1 e C=1 qual o resultado correto


58

20

3
 1

0
Respondido em 09/05/2020 16:39:26


 7a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


1010
 0111

1000

0011

0101
Respondido em 09/05/2020 16:39:31


 8a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou seja,
y=A and B, é:


111
 100

011

101

110
Respondido em 09/05/2020 16:39:37
1a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.

A prioridade de um operação AND é maior que de uma operação OR.

A porta NOT produz um valor inverso ao valor de sua entrada.
Respondido em 09/05/2020 16:40:06



 2a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?

 XOR

NAND

OR

AND

NOR
Respondido em 09/05/2020 16:40:05


 3a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se os valores de sua entrada forem diferentes.
 Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:40:30


 4a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação
de transistores e dispositivos semicondutores auxiliares.


Barramento de Controle

ULA

Barramento de Dados
 Porta Lógica

Registradores
Respondido em 09/05/2020 16:40:19



 5a Questão

Assinale a opção correta em relação à Operação Lógica OR:


Produz resultado verdade se e somente se todas as entradas forem falsas.
 Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz o inverso da saída AND.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:40:45


 6a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:


111
 100

110

101

011
Respondido em 09/05/2020 16:40:51


 7a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:40:38


 8a Questão

Considere a expressâo (A+C).B tendo os valores A=1; B=1 e C=1 qual o resultado correto

 1

58

3

0

20
1a Questão

Assinale a opção correta em relação à Operação Lógica XOR:


Produz resultado verdade se e somente se todas as entradas forem verdade.
 Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz o inverso da saída AND.
Respondido em 09/05/2020 16:41:20


 2a Questão

Para representar números inteiros negativos, os computadores utilizam a representação ____________,
pois esta possui _______________________ para o zero e utiliza ________________ para soma e
subtração.
Assinale a alternativa que contém as opções que preenchem corretamente os espaços em branco da frase
acima


de sinal e magnitude; somente uma representação para o zero; dois circuitos separados
 de complemento à 2; somente uma representação para o zero; um único circuito

de sinal e magnitude; somente uma representação para o zero; um único circuito

de complemento à 2; duas representações para o zero; um único circuito

de sinal e magnitude; duas representações para o zero; dois circuitos separados
Respondido em 09/05/2020 16:41:50


Explicação:
Para representar números inteiros negativos, os computadores utilizam a representação _____de
complemento à 2_______, pois esta possui ___________somente uma representação para o
zero____________ para o zero e utiliza ______ um único circuito__________ para soma e subtração.



 3a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas
grandezas binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de
entrada e produzem um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três
sentenças abaixo sobre as operações lógicas executadas pelas portas e, em seguida, assinale a alternativa
correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada


Somente as sentenças I e III estão corretas

Somente a sentença I está correta
 Somente a sentença III está correta

Todas as sentenças estão corretas

Somente as sentenças II e III estão corretas
Respondido em 09/05/2020 16:42:21


 4a Questão

Foi criado um circuito lógico onde ele combina 2 entradas, cada uma formadas por 3 bits. Chamamos estas
entradas de A e B. Se em determinado momento o valor da entrada A é 011 e de B é 110 e a expressão
que representa em circuito é A XOR B, qual será a saída para estas entradas?


010

111

000
 101

222
Respondido em 09/05/2020 16:42:16



 5a Questão

Assinale a opção correta em relação à Operação Lógica NAND:


Produz resultado verdade se e somente se todas as entradas forem verdade.

Inverte o valor da entrada.

Produz resultado verdade se os valores de sua entrada forem diferentes.
 Produz o inverso da saída AND.

Produz resultado verdade se pelo menos uma das entradas for verdade.
Respondido em 09/05/2020 16:42:24


 6a Questão

Qual operadorlógico tem como resultado VERDADEIRO se e somente se todos os operandos forem
VERDADEIROS ?


OR

Nenhuma das anteriores
 AND

NOT

XOR
Respondido em 09/05/2020 16:43:00


 7a Questão

Considere a expressâo (A+C).B tendo os valores A=1; B=1 e C=1 qual o resultado correto


58

3

20

0
 1
Respondido em 09/05/2020 16:42:49


 8a Questão

Assinale a opção correta em relação à Operação Lógica OR:

 Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz o inverso da saída AND.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.
1a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


A prioridade de um operação AND é maior que de uma operação OR.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.

Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.

A porta NOT produz um valor inverso ao valor de sua entrada.
Respondido em 09/05/2020 16:43:17


 2a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Produz resultado verdade se pelo menos uma das entradas for verdade

Inverte o valor da entrada.

Produz resultado verdade se os valores de sua entrada forem diferentes.
 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.
Respondido em 09/05/2020 16:43:40


 3a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?

 XOR

AND

NOR

OR

NAND
Respondido em 09/05/2020 16:43:32



 4a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:

 100

111

110

011

101
Respondido em 09/05/2020 16:43:54


 5a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação
de transistores e dispositivos semicondutores auxiliares.

 Porta Lógica

ULA

Registradores

Barramento de Controle

Barramento de Dados
Respondido em 09/05/2020 16:43:58



 6a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:43:46


 7a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


1010

0011

0101

1000
 0111
Respondido em 09/05/2020 16:44:06


 8a Questão

Uma porta lógica possui saída 0 somente se todas suas entradas forem 1, caso contrário a saída é 1. Que
porta lógica é essa?


OR
 NAND

AND

NOR

XOR
1a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se pelo menos uma das entradas for verdade
 Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz o inverso da saída AND.
Respondido em 09/05/2020 16:45:03



 2a Questão

A função OU(OR) é representada pela expressão:

 A + B

A . B

A / B

A @ B

A . B + C
Respondido em 09/05/2020 16:44:55


 3a Questão

Assinale a opção correta em relação à Operação Lógica NOR:

 Produz resultado verdade se e somente se todas as entradas forem falsas.

Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.
Respondido em 09/05/2020 16:45:20



 4a Questão

Na logica digital qual operador gera o seguinte resultado: Produz resultado VERDADE se e somente se
todas as entradas forem verdade


MULTIPLICAÇÃO
 AND

NOT

SOMA

OR
Respondido em 09/05/2020 16:45:51


 5a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


SUBTRAÇÃO

DIVISÃO
 PRODUTO

S0MA E PRODUTO DE FORMA CONCOMITANTE.

SOMA
Respondido em 09/05/2020 16:45:58



 6a Questão

Considere o seguinte: A=1, B=1,C=1,D=1,E=0 qual resultado da expressão logica ((A OR C)AND B)and E


4

1

2

3
 0
Respondido em 09/05/2020 16:46:07


 7a Questão

Assinale a opção correta em relação à Operação Lógica XOR:


Produz o inverso da saída AND.

Produz resultado verdade se e somente se todas as entradas forem falsas.
 Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se pelo menos uma das entradas for verdade
Respondido em 09/05/2020 16:46:26


 8a Questão

Para representar números inteiros negativos, os computadores utilizam a representação ____________, pois
esta possui _______________________ para o zero e utiliza ________________ para soma e subtração.
Assinale a alternativa que contém as opções que preenchem corretamente os espaços em branco da frase
acima

 de complemento à 2; somente uma representação para o zero; um único circuito

de sinal e magnitude; duas representações para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; um único circuito

de complemento à 2; duas representações para o zero; um único circuito
Respondido em 09/05/2020 16:48:03


Explicação:
Para representar números inteiros negativos, os computadores utilizam a representação _____de
complemento à 2_______, pois esta possui ___________somente uma representação para o
zero____________ para o zero e utiliza ______ um único circuito__________ para soma e subtração.

1a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


0011
 0111

1010

1000

0101
Respondido em 09/05/2020 16:48:34


 2a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:48:37



 3a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:


101

110

011

111
 100
Respondido em 09/05/2020 16:48:42


 4a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?


AND

NOR
 XOR

OR

NAND
Respondido em 09/05/2020 16:49:19


 5a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


A prioridade de um operação AND é maior que de uma operação OR.

A porta NOT produz um valor inverso ao valor de sua entrada.

Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.
Respondido em 09/05/202016:49:27



 6a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se e somente se todas as entradas forem falsas.
 Inverte o valor da entrada.

Produz o inverso da saída AND.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:49:45


 7a Questão

A função OU(OR) é representada pela expressão:


A / B
 A + B

A @ B

A . B

A . B + C
Respondido em 09/05/2020 16:49:34



 8a Questão

Assinale a opção correta em relação à Operação Lógica NOR:

 Produz resultado verdade se e somente se todas as entradas forem falsas.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.
1a Questão

Na logica digital qual operador gera o seguinte resultado: Produz resultado VERDADE se e somente se
todas as entradas forem verdade


OR

MULTIPLICAÇÃO
 SOMA

NOT
 AND
Respondido em 09/05/2020 16:50:22



 2a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


S0MA E PRODUTO DE FORMA CONCOMITANTE.

DIVISÃO
 PRODUTO

SUBTRAÇÃO

SOMA
Respondido em 09/05/2020 16:50:24


 3a Questão

Assinale a opção correta em relação à Operação Lógica XOR:


Produz o inverso da saída AND.
 Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:50:23


 4a Questão

Considere o seguinte: A=1, B=1,C=1,D=1,E=0 qual resultado da expressão logica ((A OR C)AND B)and E


4
 0

3

2

1
Respondido em 09/05/2020 16:50:14


 5a Questão

Foi criado um circuito lógico onde ele combina 2 entradas, cada uma formadas por 3 bits. Chamamos estas
entradas de A e B. Se em determinado momento o valor da entrada A é 011 e de B é 110 e a expressão
que representa em circuito é A XOR B, qual será a saída para estas entradas?


000

222

010

111
 101
Respondido em 09/05/2020 16:50:46


 6a Questão

Qual operador lógico tem como resultado VERDADEIRO se e somente se todos os operandos forem
VERDADEIROS ?


XOR
 AND

OR

NOT

Nenhuma das anteriores
Respondido em 09/05/2020 16:50:37



 7a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas
grandezas binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de
entrada e produzem um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três
sentenças abaixo sobre as operações lógicas executadas pelas portas e, em seguida, assinale a alternativa
correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada


Somente a sentença I está correta

Todas as sentenças estão corretas
 Somente a sentença III está correta

Somente as sentenças II e III estão corretas

Somente as sentenças I e III estão corretas
Respondido em 09/05/2020 16:50:55



 8a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se pelo menos uma das entradas for verdade

Inverte o valor da entrada.
 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.
Respondido em 09/05/2020 16:51:05



1a Questão

Assinale a opção correta em relação à Operação Lógica NAND:


Produz resultado verdade se e somente se todas as entradas forem verdade.
 Produz o inverso da saída AND.

Produz resultado verdade se pelo menos uma das entradas for verdade.

Inverte o valor da entrada.

Produz resultado verdade se os valores de sua entrada forem diferentes.
Respondido em 09/05/2020 16:51:28


 2a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação
de transistores e dispositivos semicondutores auxiliares.


Registradores

Barramento de Controle
 Porta Lógica

Barramento de Dados

ULA
Respondido em 09/05/2020 16:51:31


 3a Questão

Considere a expressâo (A+C).B tendo os valores A=1; B=1 e C=1 qual o resultado correto


3

58

0
 1

20
Respondido em 09/05/2020 16:51:36



 4a Questão

Assinale a opção correta em relação à Operação Lógica OR:

 Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz o inverso da saída AND.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:51:46


 5a Questão

Uma porta lógica possui saída 0 somente se todas suas entradas forem 1, caso contrário a saída é 1. Que
porta lógica é essa?


NOR

XOR
 NAND

OR

AND
Respondido em 09/05/2020 16:52:07


 6a Questão

Uma porta lógica possui duas entradas, A e B. Quando A e B são 0 a saída é 0. Quando A e B são 1 a sáida
também é 0. Que porta lógica é essa?

 XOR

NOR

OR

NAND

AND
Respondido em 09/05/2020 16:52:10



 7a Questão

A álgebra booleana descreve os circuitos que podem ser construídos pela combinação de portas lógicas.
Analise as sentenças a seguir e marque a opção que faz uma afirmação INCORRETA sobre álgebra
booleana.


Na álgebra booleana variáveis e funções somente podem assumir os valores de 0 e 1.

A prioridade de um operação AND é maior que de uma operação OR.
 Na porta XOR produz 1 se ambas as entradas forem iguais e 0 se forem diferentes.

A porta NOT produz um valor inverso ao valor de sua entrada.

A porta OR produz resultado 1 se pelo menos uma das duas entradas for 1.
Respondido em 09/05/2020 16:52:16


 8a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











1a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se pelo menos uma das entradas for verdade

Produz o inverso da saída AND.
 Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.
Respondido em 09/05/2020 16:52:44



 2a Questão

A função OU(OR) é representada pela expressão:


A . B + C

A @ B

A / B

A . B
 A + B
Respondido em 09/05/2020 16:52:32


 3a Questão

Assinale a opção correta em relação à Operação Lógica NOR:


Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Inverte o valor da entrada.
 Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:52:56


 4a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


1000

00111010

0101
 0111
Respondido em 09/05/2020 16:52:59



 5a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:


111
 100

101

011

110
Respondido em 09/05/2020 16:53:03


 6a Questão

Para representar números inteiros negativos, os computadores utilizam a representação ____________,
pois esta possui _______________________ para o zero e utiliza ________________ para soma e
subtração.
Assinale a alternativa que contém as opções que preenchem corretamente os espaços em branco da frase
acima


de complemento à 2; duas representações para o zero; um único circuito

de sinal e magnitude; duas representações para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; um único circuito
 de complemento à 2; somente uma representação para o zero; um único circuito
Respondido em 09/05/2020 16:53:15


Explicação:
Para representar números inteiros negativos, os computadores utilizam a representação _____de
complemento à 2_______, pois esta possui ___________somente uma representação para o
zero____________ para o zero e utiliza ______ um único circuito__________ para soma e subtração.



 7a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade
 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se os valores de sua entrada forem diferentes.
Respondido em 09/05/2020 16:53:20



 8a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


SOMA
 PRODUTO

SUBTRAÇÃO

DIVISÃO

S0MA E PRODUTO DE FORMA CONCOMITANTE.
a Questão

Assinale a opção correta em relação à Operação Lógica NOT:


Produz resultado verdade se pelo menos uma das entradas for verdade

Produz o inverso da saída AND.
 Inverte o valor da entrada.

Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.
Respondido em 09/05/2020 16:52:44


 2a Questão

A função OU(OR) é representada pela expressão:


A . B + C

A @ B

A / B

A . B
 A + B
Respondido em 09/05/2020 16:52:32


 3a Questão

Assinale a opção correta em relação à Operação Lógica NOR:


Produz resultado verdade se pelo menos uma das entradas for verdade.

Produz resultado verdade se os valores de sua entrada forem diferentes.

Inverte o valor da entrada.
 Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:52:56



 4a Questão

Encontre o valor de X, para: A = 0111 e B = 0111, calcule X = A+B (OR)


1000

0011

1010

0101
 0111
Respondido em 09/05/2020 16:52:59


 5a Questão

Considere A=101 e B=110, sendo esses valores representados em binário. O valor de y para = A.B, ou
seja, y=A and B, é:


111
 100

101

011

110
Respondido em 09/05/2020 16:53:03


 6a Questão

Para representar números inteiros negativos, os computadores utilizam a representação ____________,
pois esta possui _______________________ para o zero e utiliza ________________ para soma e
subtração.
Assinale a alternativa que contém as opções que preenchem corretamente os espaços em branco da frase
acima


de complemento à 2; duas representações para o zero; um único circuito

de sinal e magnitude; duas representações para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; dois circuitos separados

de sinal e magnitude; somente uma representação para o zero; um único circuito
 de complemento à 2; somente uma representação para o zero; um único circuito
Respondido em 09/05/2020 16:53:15


Explicação:
Para representar números inteiros negativos, os computadores utilizam a representação _____de
complemento à 2_______, pois esta possui ___________somente uma representação para o
zero____________ para o zero e utiliza ______ um único circuito__________ para soma e subtração.



 7a Questão

Assinale a opção correta em relação à Operação Lógica AND :


Inverte o valor da entrada.

Produz resultado verdade se pelo menos uma das entradas for verdade
 Produz resultado verdade se e somente se todas as entradas forem verdade.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se os valores de sua entrada forem diferentes.
Respondido em 09/05/2020 16:53:20


 8a Questão

A FUNÇÃO E(AND) É CARACTERIZADA PELO OPERADOR LÓGICO:


SOMA
 PRODUTO

SUBTRAÇÃO

DIVISÃO

S0MA E PRODUTO DE FORMA CONCOMITANTE.
Respondido em 09/05/2020 16:53:11
1a Questão

Qual operador lógico tem como resultado VERDADEIRO se e somente se todos os operandos forem
VERDADEIROS ?


OR

Nenhuma das anteriores
 AND

XOR

NOT
Respondido em 09/05/2020 16:53:55



 2a Questão

Assinale a opção correta em relação à Operação Lógica XOR:

 Produz resultado verdade se os valores de sua entrada forem diferentes.

Produz o inverso da saída AND.

Produz resultado verdade se e somente se todas as entradas forem falsas.

Produz resultado verdade se pelo menos uma das entradas for verdade

Produz resultado verdade se e somente se todas as entradas forem verdade.
Respondido em 09/05/2020 16:54:17


 3a Questão

Na logica digital qual operador gera o seguinte resultado: Produz resultado VERDADE se e somente se
todas as entradas forem verdade

 SOMA

MULTIPLICAÇÃO

NOT

OR
 AND
Respondido em 09/05/2020 16:54:20



 4a Questão

Os circuitos digitais são formados por elementos, chamados portas, capazes de manipular apenas
grandezas binárias. As portas são, então, elementos de hardware que recebem um ou mais sinais de
entrada e produzem um sinal de saída, cujo valor é o resultado de uma operação lógica. Analise as três
sentenças abaixo sobre as operações lógicas executadas pelas portas e, em seguida, assinale a alternativa
correta:

I. A porta lógica NOR produz resultado verdade se e somente se todas as entradas forem verdade
II. A porta lógica AND produz resultado verdade se e somente se todas as entradas forem falsas
III. A porta lógica NOT somente inverte a entrada

 Somente a sentença III está correta

Somente as sentenças I e III estão corretas

Somente a sentença I está correta

Todas as sentenças estão corretas

Somente as sentenças II e III estão corretas
Respondido em 09/05/2020 16:54:26



 5a Questão

Considere o seguinte: A=1, B=1,C=1,D=1,E=0 qual resultado da expressão logica ((A OR C)AND B)and E


2

1

3
 0

4
Respondido em 09/05/2020 16:54:31



 6a Questão

Foi criado um circuito lógico onde ele combina 2 entradas, cada uma formadas por 3 bits. Chamamos estas
entradas de A e B. Se em determinado momento o valor da entrada A é 011 e de B é 110 e a expressão
que representa em circuito é A XOR B, qual será a saída para estas entradas?


222

010
 101

111

000
Respondido em 09/05/2020 16:54:36



 7a Questão

Assinale a alternativa correta que completa a lacuna do texto. Circuitos lógicos são montados a partir da
combinação de uma unidade básica construtiva denominada_____, a qual é obtida mediante a combinação
de transistores e dispositivos semicondutores auxiliares.

 Porta Lógica

ULA

Barramentode Dados

Barramento de Controle

Registradores
Respondido em 09/05/2020 16:54:25


 8a Questão

A porta lógica que representa o circuito que implementa a função XOR é:











Respondido em 09/05/2020 16:54:42
