Exercicios de Revisao_resolvido (1)

Prévia do material em texto

Exercícios de Revisão

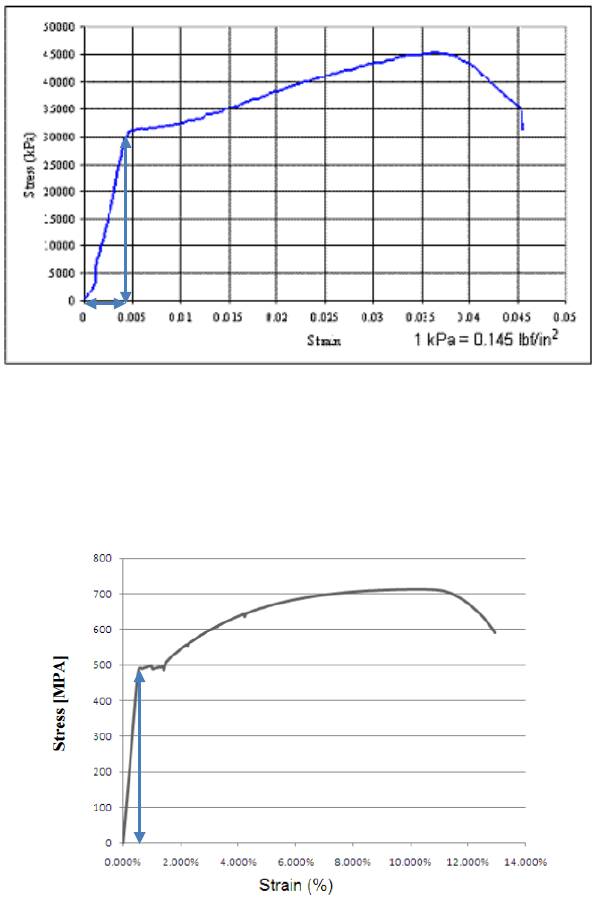

1. Identifique os valores do LE, LR, t e E.
a)
Resposta: LE= 31000 kPa = 31 MPa; LR = 45 MPa; t=0,045 (4,5%); E = 31000/0,004 = 7750 kPa
b)
Resposta: LE = 490 MPa; LR = 710 MPa, t = 13%; E = 490/0,005 = 98000MPa = 98 GPa
c) Por que há um serrilhado na curva anterior a 500 MPa?
Devido a presença de carbono intersticial associado às discordância; atmosfera de Cottrell
2. Aço 1040 com diferentes tratamentos
a) O que são as linhas cheias e pontilhadas? Tensões/ deformações de engenharia e reais, respectivamente
b) Qual o mais resistente? Quenched (temperado)
c) Qual o mais dúctil? Annealed (recozido)
d) Por que amolece com maiores temperaturas de tratamento “tempering” (revenimento)? Agulhas de martensita sofrem arredondamento e ficam menos duras
e) Por que amolece muito no recozimento (annealed)?
Devido provavelmente à recirstalização, que limpa a estrutura e cria novos grãos
3. Quais os materiais onde vc espera fratura dúctil ou frágil?
4. Explique o que acontece na propagação de uma trinca em metais e cerâmicas e comente em relação à fragilidade de cada um.
 max = nom.[1+2.(a/)1/2]

Metal: ocorre deformação plástica na ponta da trinca que pode arredondar a trinca; raio da trinca aumenta e então a conc. tensões é menor
Cerâmica: não ocorre def. plástica e então a trinca propaga
5. Indique as temperaturas de transição dúctil-frágil no aço resultado do ensaios de impacto Charpy:
a) 0,1%C: -50°C
b) 0,3%C: 20°C
c) 0,5 % C: 75°C
d) Por que a transição de eleva para maior %C?
O material se torna mais frágil com o aumento do %C devido ao endurecimento por solução sólida e tb pela maior quantidade de cementita (Fe3C)
6. Caracterize as fraturas obtidas no ensaio de impacto Charpy e estime a transição dúctil-frágil.
45°C
7. Supondo um componente de aço maraging (trem de pouso) com defeitos máximos da ordem de 1 mm e K1C = 50 MPa.m1/2, limite de escoamento 2400 MPa e tensão de projeto 1200 MPa (coeficiente de segurança 2). Estime a tensão crítica para fratura. O material é adequado para a aplicação?
Na fratura: K1C = Kc = 50 = 1..(.a)1/2
 = 50 / (.0,0005)1/2 		 = 1261 MPa crítico; abaixo disso não ocorre fratura pela intensificação de tensões Kc
O material é adequado
8. medidas de dureza foram obtidas:
Calcule a tenacidade à fratura K1C em cada caso
P = carga em kg; 4l = (C1-D1)+ (C2-D2) em mm; HV dureza medida.
K1C= 0,0028.(920,4*9,8*49/(C2+C1-D2-D1))1/2 = 6,3 MPa.m1/2
9. Análise de superfície de fratura em microscópio eletrônico de 4 amostas: quais são dúcteis e frágeis? Por que?
Fratura dúctil tem dimples!
9. caracterize as fraturas e morfologias:
Frágil, clivagem (marcas de rio)	 dúctil (pescoço, taça-cone		frágil (reta granulada)
Resposta: a) frágil clivagem		b) dúctil dimple
Alta ou baixa carga? Onde começa e termina? Característica morfológica para identificar
Começa chaveta carga alta	começa direita: olhar oxidação
Todas: Fadiga				baixa
