ESTRUTURAS DE CONCRETO II-ESTÁCIO-1ª PROVA-2020 1-3012

Prévia do material em texto

Nome:
	Matrícula:
	 Unidade: Santa Cruz
	Preenchido pelo Professor
	Nome e Código da Disciplina: ESTRUTURAS DE CONCRETO II - CCE0184
	Turma: 3012
	Professor (a): PAULO CESAR
	Data da Prova:15/05/2020
	Nota
	Nota por extenso
	Visto Professor (a)
	Nota revista
	Nota por extenso
	Visto Professor (a)
	AV1 (X) AV2 ( ) AV3 ( )
 Terminada a prova, o aluno deverá entregar ao professor a folha de questões e a folha de respostas,devidamente identificadas.

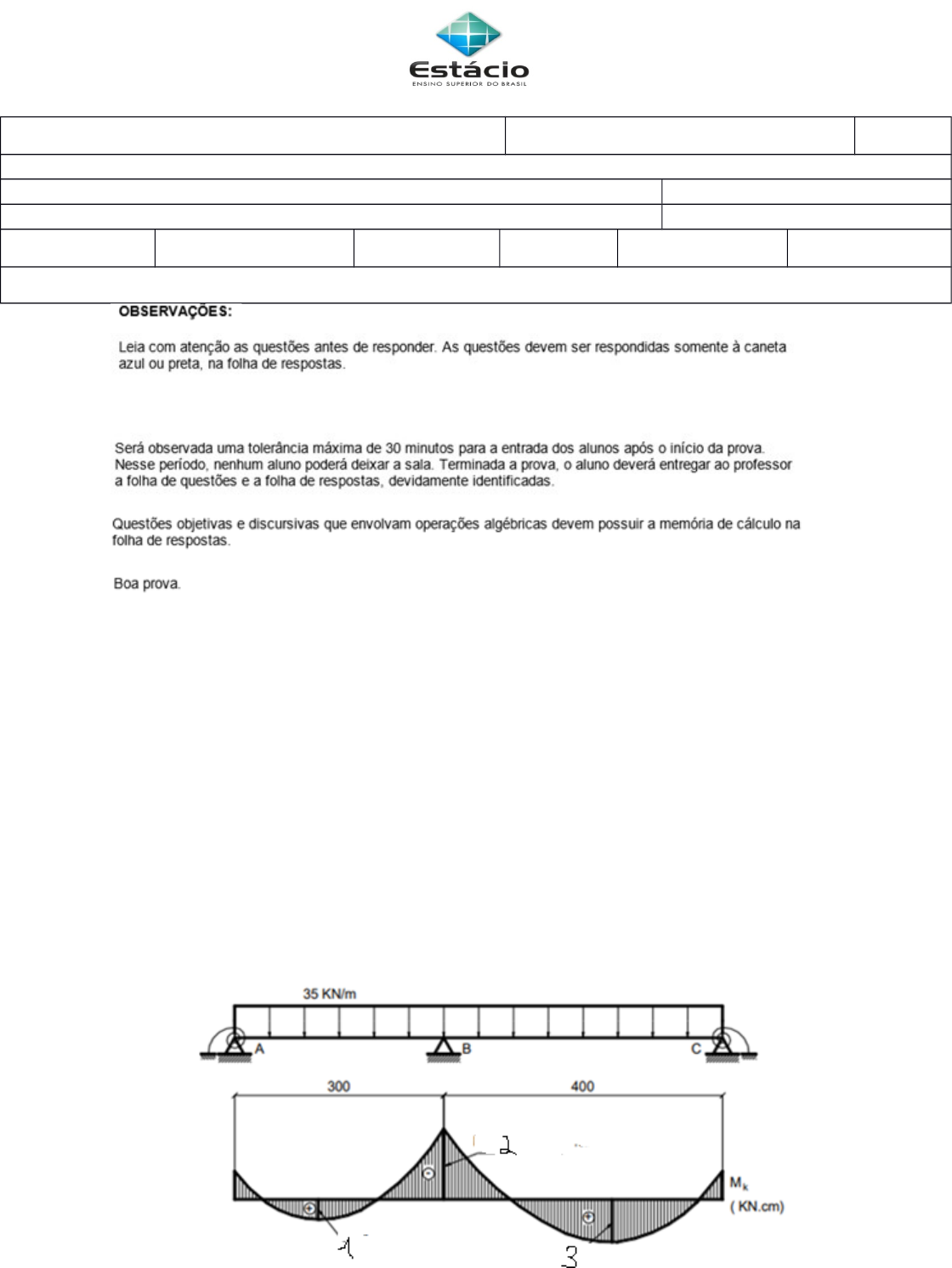

1. Dimensionar e detalhar as armaduras de flexão da viga contínua da Figura abaixo,admitida com seção transversal constante nos dois vãos :
a) M1 = 1000 KN cm (VALOR 2,0 PONTOS) ;
b) M2 = 6000 KN cm (VALOR 2,0 PONTOS) ; e
c) M3 = 5000 KN cm (VALOR 2,0 PONTOS)
bw = 14 cm c= f = 1,4 h = 50 cm
C25 s = 1,15 bf = 100 cm
CA-50 c = 2,5 cm hf = 8 cm

2. Para o pavimento apresentado na figura abaixo, deseja-se determinar a armadura de flexão da viga central V103, levando em consideração a contribuição da laje. (VALOR 2,0 PONTOS)

Dados:
C25 ; CA-50 ; c = 2,5 cm
 c = f = 1,4 ; s = 1,15
par = 13,0 kN/m3 para parede com espessura final de 22 cm e e altura de 2,8 m
 concr. = 25 kN/m3
3. Determinar a largura efetiva da mesa da viga V2 indicada no esquema abaixo, considerando que a mesma é bi-apoiada, tem vão l = 15,0 m, e está sujeita a uma carga distribuída de 50KN/m. (VALOR 2,0 PONTOS)
