Colhedora combinada
Cereais








 Prof. Veronildo Souza de Oliveira

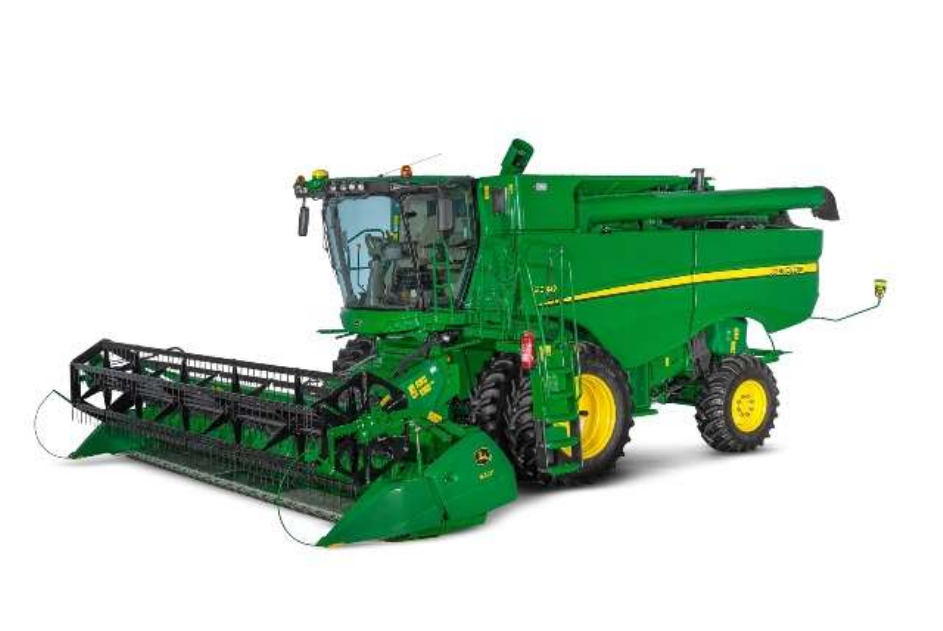

A colhedora combinada de cereais é uma das máquinas mais complexas da agricultura. É
uma máquina autopropelida que, em sequência, realiza as operações de corte, trilha, separação,
limpeza, armazenamento e realiza o transbordo dos grãos para uma carreta graneleira.


A colheita é realizada por uma unidade de corte e captação.

 Molinete
 Barra de corte
Unidade de corte e captação:
 Sem-fim da plataforma,
 Alimentador de cilindro


Molinete - tem a função de puchar a parte aérea da planta, para o interior da máquina.



















Barra de corte segadora – sistema de faca e contra faca, uma fixa e outra que tem movimento, cuja a
função é de corta a planta.




Sem-fim ou caracol – tem a função de direcionar toda a massa cortada para o centro da máquina, através
do sem-fim e dos dedos retráteis.


























Alimentador de cilindro


















Esteira que leva a massa cortada (planta, folhas, hastas vagem..) até o sistema de trilha




Unidade de trilha. Trilhar significa remover os grãos das vagens, espigas ou cachos. Pode-se
trilhar pela ação de batidas (impactos) ou por fricção. Em condições favoráveis mais de 90% dos
grãos que passam por esta unidade (cilindro e côncavo) são trilhados, restando às unidades
subseqüentes o trabalho de recuperar os outros 10% que não foram trilhados.































Trilha (clindro de barras, côncavo, batedor) Saca palha


Unidade de separação:
 - Batedor
 - saca-palhas













A palha trilhada com alguns grãos misturados recebe o impacto do batedor e são lançados sobre o
saca-palhas, através da extensão regulável do côncavo. A ação agitadora dos saca-palhas removem os
grãos misturados, que caem na unidade de limpeza, enquanto a palha vai se encaminhando para a
extremidade posterior do saca-palhas e cai no solo.


Colhedora de fluxo radial




















 Colhedora combinada de fluxo axial

A colhedora combinada de fluxo axial é aquela cujo sistema é composto por rotor e
côncavo longitudinal em relação à máquina. Esse sistema tem como característica principal o
menor tempo de permanência do material na sessão de trilha, reduzindo danos mecânicos
(quebra de grãos), na qual o material se desloca paralelo ao eixo do rotor, com maior tempo de
separação do grão da palha, reduzindo perdas.





























Unidade de limpeza:

 O material trilhado (grãos, pequenas palhas, algumas vagens ou pontas de espigas não
completamente trilhadas) e o material proveniente da unidade de separação são transportado até
a peneira superior (B) pelo bandeijão (A).

 Os grãos passam através da peneira superior, depois pela peneira inferior (C), sendo então
transportados até o tanque graneleiro. As pontas das espigas e vagens não completamente
trilhados são separados pela peneira inferir e pela extensão da peneira superior (D), sendo então
conduzidas novamente à unidade de trilha (cilindro e côncavo). As palhas são conduzidas para
fora da máquina pelo movimento permanente das peneiras e pela corrente de ar fornecida pelo
ventilador.





































Limpeza realizada por ventilador de alta rotação, para retirar todo material de baixa densidade,
palhas, folhas, restos de cultura. Apenas os grãos passam pelas peneiras.

Retrilha, quando a vagem, cacho ou panícula não liberam o grão. Neste caso não passam pelas
peneiras e caem e são transportados por um elevador de canecas para serem trilhados novamente.



































Quando o tamque graneleiro atinge seu nível máximo, o operador, através de um aviso
sonoro, avisa o operador do conjunto trator+carreta, para se posicionar paralelamento a
colhedora, na mesma velocidade, para que se processe a operação de transbordo, que consiste na
transferência dos grãos da colhedora para a carreta graneleira.














Colhedora de milho

 Para a colheita de milho, troca-se a plataforma segadora e coloca-se uma plataforma
despigadora, além da troca do cilindro de barras por outro de dentes e demais regulagens.













Platarma despigadora, para a cultura de milho










Cilindro de dentes

Colhedora de feijão
Plataforma para feijão


























 MILHO
